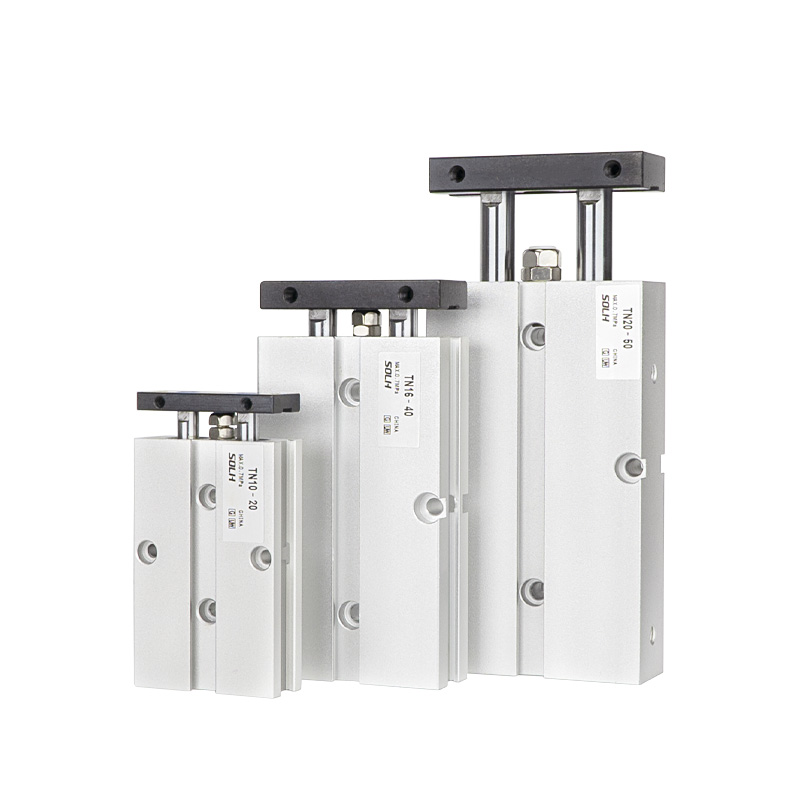

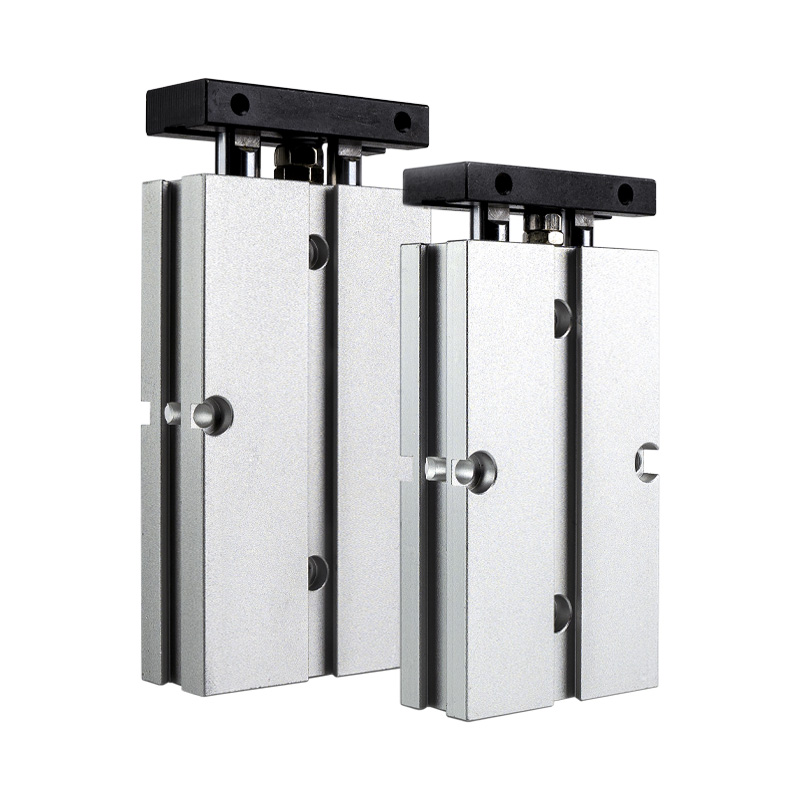

Цилиндър с двоен прът серия TN

Двувалов цилиндър от серия TN | Компактен евтин пневматичен цилиндър с двоен прът

Марка: SOLH от Richge Technology

Общ преглед на продукта и основна структура

     Серията SOLH TN е рентабилен компактен двувалов цилиндър, включващ структура с едно бутало и двоен прът и водач на плъзгащ лагер. Проектиран за спестяващ място монтаж и универсален монтаж, той се предлага със стандартни вградени магнитни пръстени и регулируем буфер за ход. С ±0,2° точност срещу завъртане и отлична производителност срещу деформиране, TN цилиндърът се прилага широко в сценарии за автоматизация на леки натоварвания, включително прецизно позициониране, пресоване на детайла, блокиране на материала и линейно прехвърляне, осигурявайки изключителна универсалност и ценово предимство за стандартни автоматизирани станции.

1. Основни структурни предимства

• Стабилна двойна прътова синхронна работа: Приема еднобутална и двойно успоредна конфигурация на твърд хромиран прът с удължена плъзгаща се втулка. Синхронната структура с двоен прът ефективно се противопоставя на усукване и люлеене, постигайки надеждна производителност срещу деформация с толеранс на въртене ±0,2° за задачи за насочване на леко натоварване.

• Регулируем буфер и фина настройка на хода: Снабден с предна регулируема гумена подложка против сблъсък за прецизна фина настройка на хода и меко буфериране; съчетан с фиксиран заден буфер за намаляване на работното въздействие и шума, осигурявайки стабилно възвратно-постъпателно движение.

• Спестяващ място 3-странен монтаж: Дизайнът на вграденото тяло поддържа гъвкав монтаж отдолу, отгоре и отстрани. Запазените странични жлебове позволяват директно монтиране на магнитен превключвател без допълнителни скоби, което увеличава максимално използването на пространството на оборудването.

• Стандартна магнитна конфигурация: Вграденият магнитен пръстен (суфикс S) е оборудван като стандарт за всички модели от серия TN без налична немагнитна версия, което позволява удобно откриване на позицията на хода за универсални автоматизирани приложения.

2. Диференциация на основния продукт (справка за избор на ключ)

• Серия TN срещу TR: TN приема корпоративен стандарт с по-компактен размер, по-ниска цена и без опция за отвор φ6; TR следва индустриалния стандарт JIS с по-висока твърдост, устойчивост на голямо натоварване и пълни размери на отворите, включително φ6.

• Серия TN срещу CXS / CXSJ: TN разполага с еднобутална структура със стандартна единична тяга, по-достъпна и спестяваща място; CXS и CXSJ приемат дизайн с двойно бутало с двойна мощност на тягата и превъзходна производителност при висока скорост, подходяща за сценарии с голямо натоварване и висока точност.

Класификация на основните подсерии (тип прът)

Серията TN покрива два основни типа пръти, за да отговори на изискванията за работа с един край и двустранни изисквания за движение за различни автоматизирани станции с леко натоварване.

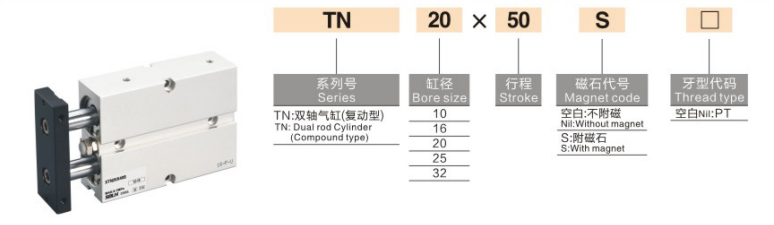

Пълни правила за именуване на модели

Примерен модел: TN20×50S

1. Дефиниране на кода за именуване

1. Код на серията: TN (еднокраен прът) / TNW (двоен проходен прът)

2. Размер на отвора: 10 / 16 / 20 / 25 / 32 мм (не е наличен отвор φ6, различен от серия TR)

3. Стандартен удар: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 мм (максимален ход: 200 мм)

4. Конфигурация на магнитен пръстен: S (стандартен вграден магнитен пръстен, задължителна конфигурация, без немагнитна версия)

5. Тип резба: PT (Rc) резба по подразбиране; опционална G резба (наставка G) / NPT резба (наставка T)

6. Магнитен превключвател: Опционални CS1-J, CS1-G, D-M9B и други модели, директно инсталирани на странични запазени канали

Общи стандартни технически параметри

(Стандартни условия на изпитване: 20 ℃ нормална температура, сух въздух)

• Режим на работа: Задвижване с едно бутало с двойно действие

• Диапазон на работното налягане: 0.15~1.0MPa

• Доказателство за налягане: 1,5MPa

• Околна температура: -20℃~70℃ (среда без лед)

• Работна скорост: 30~500mm/s

• Точност против въртене: ±0,2° (стабилна прецизност на насочване при леко натоварване)

• Буферен режим: Предна регулируема гумена подложка против сблъсък + заден фиксиран гумен буфер (без опция за въздушен буфер)

• Размер на порта на тръбопровода

￮ φ10: M5 × 0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Метод на монтаж: Вградена инсталация на тялото + 3-странен монтаж (отдолу/отгоре/отстрани), ултра-спестяващ място дизайн

Теоретични данни за тяга и напрежение (@0,5 MPa, единица: N)

Еднобутална структура със стандартна единична мощност на тягата, рентабилна за конвенционални сценарии с леко натоварване

Ръководство за бърз избор

1. Избор на бюджет и място: Изберете серия TN за свръхкомпактно пространство и евтини изисквания за леко натоварване; изберете серия TR за стандарт JIS, работа при тежък товар и изисквания за отвор φ6.

2. Избор на тяга и производителност: Приемете CXS/CXSJ цилиндри с двойно бутало за двойна мощност на тягата и високоскоростни сценарии за вземане и поставяне; изберете TN/TR еднобутални цилиндри, ако стандартната единична тяга отговаря на работните изисквания.

3. Избор на тип прът: Изберете стандартен TN еднокраен прът за конвенционална работа в една посока; изберете двойно проходен прът TNW за двустранен монтаж и двупосочно синхронно движение.

4. Бележка за магнитна конфигурация: Всички цилиндри от серия TN са оборудвани със S магнитен пръстен като стандарт (задължителна конфигурация), не се изисква допълнителен избор.
