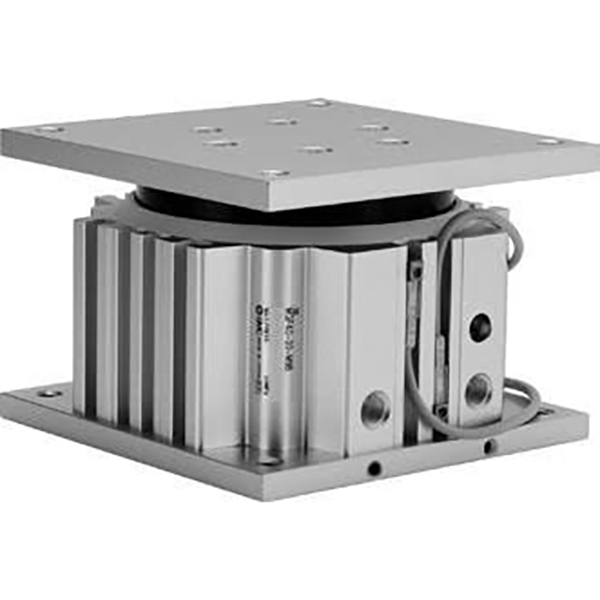

Цилиндър за направляваща маса от серия MGF | Нископрофилен пневматичен цилиндър с висока антидефлексия

Марка: SOLH от Richge Technology

Общ преглед на продукта и основни структурни характеристики

     Серията SOLH MGF е нископрофилен цилиндър за направляваща маса, характеризиращ се с голяма структура на концентрична направляваща втулка и 360° равномерен капацитет на натоварване срещу деформация. Покривайки размери на отвора φ40mm, φ63mm и φ100mm със стандартни къси ходове, вариращи от 30mm до 100mm, този цилиндър приема ултратънък дизайн с ниска височина и поддържа двупосочен монтаж отгоре и отдолу. Осигурява отлична производителност при анти-ексцентричен товар и високопрецизна способност срещу въртене, идеално подходяща за условия на работа с тежък товар с къс ход, като повдигане на детайла, прецизно позициониране, завъртане на станция и бутане при тежък режим, служейки като предпочитано пневматично решение за компактно автоматизирано оборудване.

Основни структурни предимства

• Изключително нисък профил и минимизирана височина: Общата височина на монтаж е с 15–20% по-ниска от серията MGQ, реализирайки ултратънък корпус, който да пасва на много компактно разположение на оборудването. Замяната на традиционната двойна направляваща прътова структура с концентрична направляваща втулка с голям диаметър намалява общото тегло с приблизително 15% и осигурява постоянна 360° многопосочна производителност против отклонение без чувствителност към посоката.

• Мощен анти-ексцентричен товар и висока твърдост: Интегрираната голяма водеща втулка и вградената структура на щифта против въртене придават на цилиндъра ултра голям допустим въртящ момент, достигащ до 409N·m за модела φ100mm. Стабилно понася ексцентрични натоварвания от всяка посока на 360° без деформация или заклинване. Високопрецизна точност срещу завъртане осигурява стабилно повтарящо се позициониране: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Гъвкав монтаж и разположение на тръбопроводите: Приема иновативен горен и долен двупосочен монтажен дизайн, позволяващ фиксиран монтаж както на горна, така и на долна повърхност, за да се адаптира към хоризонтално повдигане, вертикално натискане и многопосочни работни сценарии. Оборудван с четиристранен дизайн на T-слота (три налични страни, с изключение на повърхността на тръбопровода), магнитните превключватели могат да бъдат инсталирани от четирите страни за гъвкаво многопозиционно откриване на хода.

• Издръжлив и лесен за поддръжка дизайн: Двойнодействаща възвратно-постъпателна структура с двустранни гумени буфери ефективно намалява въздействието при движение и работния шум, като удължава експлоатационния живот на цилиндъра и периферното оборудване. Безмаслен дизайн без поддръжка поддържа работа в чиста среда и значително намалява ежедневните разходи за поддръжка.

Пълни правила за именуване на модели

Примерни модели: MGF63-50-M9BW | 10-MGF40-30-Y59B

Примери за стандартна поръчка

• MGF40-30: 40 мм отвор, 30 мм ход, стандартен тип без магнитен превключвател

• MGF63-75-2S: 63 mm отвор, 75 mm ход, двойни магнитни превключватели за откриване на двойна позиция

• 10-MGF100-100-Y59B: 100 mm отвор, 100 mm ход, чиста серия с ниско ниво на прах с Y59B магнитен превключвател

Стандартни основни технически параметри

(Стандартни условия за изпитване: 20 ℃ нормална температура, номинално налягане 0,5 MPa)

1. Общи спецификации за изпълнение

• Режим на работа: Възвратно-постъпателно движение с двойно действие

• Диапазон на работното налягане: 0.1~1.0MPa; Доказателствено налягане: 1.5MPa

• Околна температура: -10℃~60℃ (околна среда без лед)

• Работна скорост на буталото: 50~500mm/s

• Буферен режим: Гумен буфер с два края за намаляване на удара и елиминиране на шума

• Режим на смазване: Работа без масло без поддръжка, съвместима с чисти работилници

2. Теоретични данни за тягата (Единица: N)

3. Данни за допустим въртящ момент (100 mm/s, единица: N·m)

4. Данни за теглото на продукта (50 mm ход, единица: kg)

Типични сценарии за приложение

• Станции за повдигане и позициониране: Идеален за повдигане на детайли на производствена линия, позициониране на палети и изхвърляне на шаблони. Водещата структура с висока твърдост осигурява стабилна работа при условия на тежко натоварване с къс ход без отклонение в позицията.

• Завъртане на станцията и превключване на посоката: Подходящ за въртене на индексната плоча, обръщане на детайла на 90° и автоматизирани процеси за превключване на посоката. Свръхвисоката прецизност против въртене гарантира постоянна точност на обработка и сглобяване.

• Тежък превод на къси разстояния: Перфектен за бутане/дърпане на тежък товар с къс ход и 360° задвижване с ексцентричен товар в произволна посока. Униформената всепосочна способност против отклонение разрешава ограничението на посоката на традиционните цилиндри с двоен водещ прът.

• Автоматизирано оборудване с висока степен на чистота: Дизайнът без масло и с ниско ниво на прах се адаптира към строги работни среди на полупроводници, 3C електроника и медицинско оборудване, като отговаря на стандартите за чиста производствена работилница с ниски изисквания за поддръжка.

Сравнение на основните разлики между MGF и MGQ

Ръководство за бърз избор в три стъпки

1. Избор на размер на отвора: Изберете подходящия отвор въз основа на действителното работно натоварване. Осигурете теоретична тяга ≥ действително натоварване × 1,5. Дайте приоритет на по-големите размери на отворите за работни условия на ексцентрично натоварване, за да подобрите стабилността и ефективността срещу деформация.

2. Избор на ход: Стандартните опции за ход са 30 мм, 50 мм, 75 мм и 100 мм. Предпочитайте серията MGF за всички приложения с къс ход (≤100 mm), изискващи нисък профил и висок анти-ексцентричен капацитет.

3. Избор на конфигурация

￮ Откриване на ход с двойна позиция: Изберете конфигурация на 2S двоен магнитен превключвател за точно наблюдение на позиционирането от край до край.

￮ Околна среда с висока степен на чистота: Изберете серията с 10 префикса за чисто и ниско ниво на прах, за да се адаптирате към сценарии за полупроводниково, медицинско и електронно оборудване.

Резюме с едно изречение

     Нископрофилният цилиндър за направляваща маса от серията SOLH MGF се отличава с ултратънка монтажна височина, 360° равномерен капацитет на натоварване срещу деформация, голям допустим въртящ момент и двупосочна гъвкавост при монтаж, служейки като оптимално пневматично решение с къс ход и тежък товар за компактно прецизно оборудване за автоматизация.
