Двувалов цилиндър от серия TR | Стандартен JIS цилиндър с двоен прът с висока твърдост

Марка: SOLH от Richge Technology

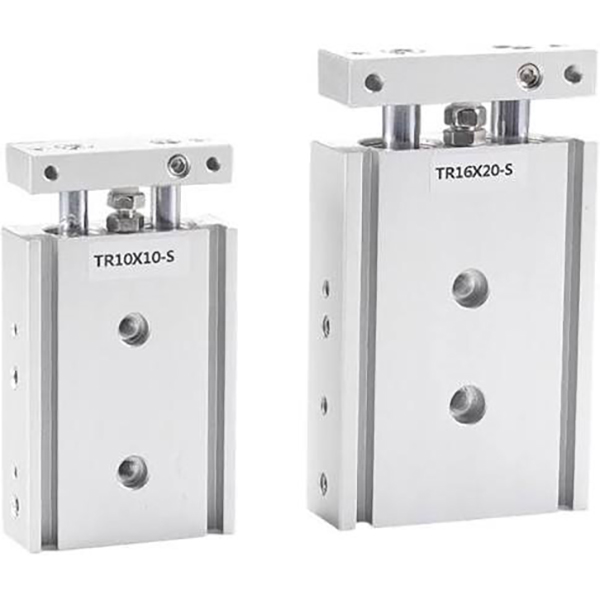

Общ преглед на продукта и основна структура

     Серията SOLH TR е стандартен JIS цилиндър с двоен вал, използващ направляваща структура с едно бутало, двоен прът и плъзгащ лагер (не-двубутален двоен цилиндър). Отличаващ се с ултра-висока твърдост, отлично представяне против усукване и силно съпротивление на странично натоварване, той поддържа 3-странен гъвкав монтаж и прецизно регулиране на хода. Проектиран за изисквания за високо прецизно водене, този цилиндър се използва широко в автоматизирани процеси като прецизно позициониране, пресоване на детайли, прехвърляне на материал и блокиране на детайли, служейки като надеждно решение за водене на тежки товари за стандартни автоматизирани станции.

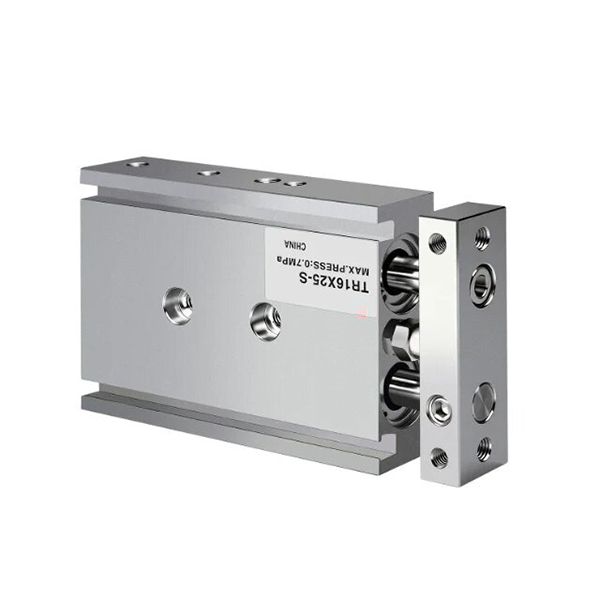

1. Основни структурни предимства

• Синхронна двойна прътова структура с висока твърдост: Оборудван с едно бутало и два успоредни твърди бутални пръта, съчетани с удължени втулки на плъзгащи лагери. Дизайнът на синхронно задвижване с двоен прът постига работа с нулево отклонение с точност срещу въртене от ±0,1°~±0,2°, като ефективно елиминира люлеенето на пръта и осигурява стабилно линейно движение.

• Регулируемо буфериране и фина настройка на хода: Вградена предна регулируема гумена подложка против сблъсък поддържа прецизна фина настройка на хода и меко буфериране, като си сътрудничи със задния фиксиран буфер за намаляване на работното въздействие, вибрациите и шума, адаптирайки се към чести възвратно-постъпателни работни условия.

• Гъвкав монтаж и дизайн на тръбопроводи: Запазените монтажни отвори на долната, горната и страничните повърхности реализират 3-посочен гъвкав монтаж. Опционалното двустранно оформление на тръбопровода оптимизира подреждането на въздушната верига за различни структури на оборудването. Стандартните жлебове за странични превключватели позволяват директен монтаж на магнитен превключвател без допълнителни скоби.

• Стандартна магнитна конфигурация: Вграден магнитен пръстен (S суфикс) е наличен за откриване на позицията на удара; немагнитната версия е по избор за специални сценарии, чувствителни към смущения, за да отговори на различни функционални изисквания.

2. Ключова разлика спрямо серията CXS / CXSJ

• Серия TR: Еднобутална структура с двоен прът със стандартна едноцилиндрова тяга, по-висока цялостна твърдост и превъзходна производителност срещу деформация при голямо натоварване, идеална за сценарии с висока твърдост и тежко натоварване с дълъг ход.

• Серия CXS / CXSJ: Двубутална структура с двоен прът с двойна мощност на тягата, характеризираща се с по-ниско триене и по-плавна високоскоростна работа, по-подходяща за високоскоростни условия на работа с къс ход и висока тяга.

Класификация на основната подсерия (тип прът и стил на монтаж)

Серията TR обхваща три основни подмодела, напълно покриващи стандартни универсални, двустранни синхронни и ултракомпактни инсталационни сценарии, за да отговарят на разнообразни изисквания за оформление на автоматизацията.

Пълни правила за именуване на модели

Примерен модел: TR20×50S

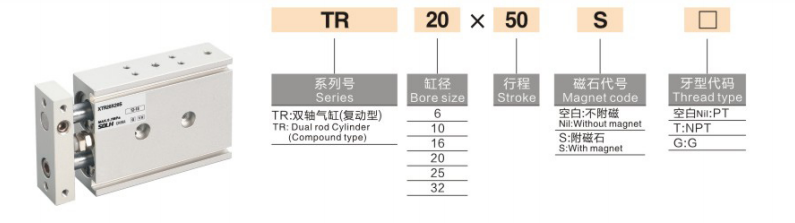

1. Дефиниране на кода за именуване

1. Код на серията: TR (стандартен единичен прът) / TRW (двоен прът) / TRJ (компактен тип)

2. Размер на отвора: 6 / 10 / 16 / 20 / 25 / 32 mm (пълен стандартен диапазон на отворите JIS)

3. Стандартен удар: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 мм (максимален ход: 200 мм)

4. Конфигурация на магнитен пръстен: S = вграден магнитен пръстен (монтиран магнитен превключвател, стандарт по подразбиране); Не S = немагнитен тип (специално персонализиран, рядко използван)

5. Тип резба на порта: PT (Rc) резба по подразбиране; опционална G резба (наставка G) / NPT резба (наставка T)

6. Магнитен превключвател: Опционални D-M9B, D-A93, CS1-J, CS1-G и други универсални модели, директно инсталирани на странични запазени канали без скоби

Общи стандартни технически параметри

(Стандартни условия на изпитване: 20 ℃ нормална температура, сух въздух)

• Режим на работа: Задвижване с едно бутало с двойно действие

• Диапазон на работното налягане: 0,15~1,0MPa (φ6 отвор: 0,2~1,0MPa)

• Доказателство за налягане: 1,5MPa

• Околна температура: -20℃~70℃ (работна среда без лед)

• Работна скорост: 30~500mm/s

• Точност против въртене: ±0,1° (отвор ≥16 mm, висока точност); ±0,2° (φ6/φ10 малки отвори)

• Буферен режим: Предна регулируема гумена подложка против сблъсък + заден фиксиран гумен буфер (без опция за въздушен буфер)

• Размер на порта на тръбопровода

￮ φ6 / φ10: M5×0,8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Монтаж и тръбопроводи: 3-странен монтаж (отдолу/отгоре/отстрани), опционално двустранно оформление на тръбопровода за гъвкаво адаптиране на оформлението

Теоретични данни за тяга и напрежение (@0,5 MPa, единица: N)

Еднобутална структура със стандартна едноцилиндрова тяга, стабилна и надеждна за сценарии с тежко насочване

Ръководство за бърз избор

1. Търсене на тяга и твърдост: Изберете CXS/CXSJ за двойна мощност на тягата и високоскоростни задачи за вземане и поставяне; изберете серия TR за водене с висока твърдост, устойчивост на голямо натоварване и стабилна работа при дълъг ход.

2. Адаптиране на инсталационно пространство: Предпочитайте CXSJ за ултракомпактно тясно пространство, CXS за конвенционално компактно пространство и TR за стандартно пространство и сценарии с голямо натоварване с дълъг ход.

3. Избор на тип прът: Приемете стандартен TR прът с един край за еднопосочно линейно движение; изберете TRW двоен проходен прът за двустранен монтаж и двупосочно синхронно действие.

4. Конфигурация за откриване на позициониране: Изберете S суфикс с вграден магнитен пръстен (TRxx×xxS), ако се изисква разпознаване на позицията на хода.

Резюме с едно изречение

     Стандартният цилиндър с двоен вал JIS от серията SOLH TR осигурява висока здравина, прецизна производителност срещу въртене и силно съпротивление на странично натоварване, с налични различни типове пръти и компактни версии, което е предпочитаното решение за високопрецизно водене, автоматизирано позициониране и прехвърляне с дълъг ход и тежък товар.
