Ъгловият цилиндър SOLH ACK интегрира интегрирано комбинирано движение на стандартно завъртане на 90° / опционално завъртане на 180° плюс линейно затягане надолу, с размери на отвора, вариращи от φ25 до φ63. Той разполага с носеща структура с три направляващи жлебове като дизайн на сърцевината, която осигурява превъзходна структурна твърдост и силна устойчивост на ексцентрични натоварвания, постигайки висока точност на ъглово позициониране от ±1,5°, по-добра от обикновените въртящи се скоби. Предлагат се два структурни типа: ACK с единична притискаща плоча за тесни детайли и ACKD двойна притискаща плоча за широки детайли; въртене обратно на часовниковата стрелка наляво (L) и въртене по посока на часовниковата стрелка надясно (R) могат да се избират, за да съответстват на оформлението на място. Работен цикъл: буталния прът се прибира и повдига нагоре → върти се, за да се избегне намесата на обработвания детайл → се простира надолу за затягане; освобождаването работи в обратен ред за нулиране. Буталният прът е изработен от термично обработена легирана стомана, тръбата на цилиндъра е подложена на твърдо анодиране, съчетана с вносни високоефективни уплътнителни пръстени, за да се постигне отлична устойчивост на износване, устойчивост на корозия, ниско изтичане на въздух и дълъг експлоатационен живот. Четири долни проходни отвора поддържат директен монтаж и монтаж на фланец; вградените сензорни канали улесняват сглобяването на магнитен превключвател за наблюдение на състоянието на затягане и освобождаване. Всеки отвор е оборудван с фиксиран стандартен ход на затягане; максималната сила на затягане на φ63 достига 1050 N при работно налягане от 0,5 MPa. Работното налягане варира от 0,15 ~ 1,0 MPa с широка температурна адаптивност от −20 ℃ до 80 ℃. Широко се използва в инструменталната екипировка на металорежещите машини, позиционирането при заваряване, фиксирането против изместване за процеси на щамповане, затягането на приспособлението на електронни тави и позиционирането на механизми за обръщане. Той замества отделни въртящи се и затягащи цилиндри, за да опрости механичното оформление и да спести място за монтаж. Изберете подходящ размер на отвора с теоретична сила на затягане ≥ действително натоварване × 1,5 коефициент на безопасност и запазете 3~5 mm граница на ход срещу механичен сблъсък.

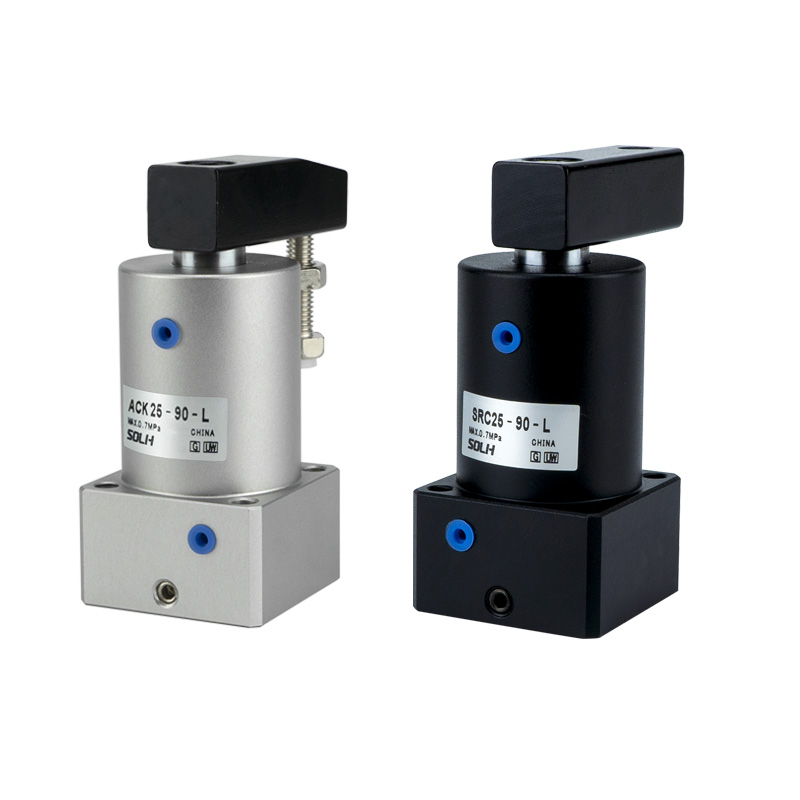

Серия ACK Ъглов цилиндър | Цилиндър 2 в 1 с въртене на 90°/180° и скоба надолу
Марка: SOLH от Richge Technology
Общ преглед на продукта и основни структурни характеристики
Серията SOLH ACK е високоефективен ъглов цилиндър 2 в 1, интегриращ въртене на 90°/180° и линейно затягащо движение надолу. Покривайки размери на отворите от φ25 mm до φ63 mm, той използва професионална структура с три направляващи канала за висока прецизност и силно съпротивление на ексцентрично натоварване. Опционални едностранни/двустранни притискащи плочи и посоки на въртене наляво/надясно напълно се адаптират към различни оформления на приспособленията. Отличаващ се с висока твърдост, дълъг експлоатационен живот и капацитет на затягане при голямо натоварване, ACK цилиндърът се използва широко за ограничени в пространството станции за затягане на детайли в автоматизирани процеси на инструментална екипировка, позициониране на заваряване и фиксиране на щамповане.
•Нулиране на последователност: Приберете, за да освободите скобата → обратно въртене → удължете и нулирайте
•Високо прецизно позициониране: Стандартен 90° ъгъл на завъртане с ±1,5° висока точност; Възможност за въртене на 180°, осигуряваща повтарящо се и надеждно позициониране на детайла.
2. Висока твърдост и удължен експлоатационен живот
•Структура с три направляващи канала: Оптимизиран трипосочен водещ дизайн осигурява изключителна стабилност на движението, висока точност на водене и силна способност против деформиране, ефективно устоявайки на ексцентрично натоварване по време на затягане.
•Конфигурация на материала с висока якост: Буталният прът приема специална легирана стомана с процес на термична обработка за отлична устойчивост на износване и издръжливост. Тялото на цилиндъра е подложено на твърдо анодизиращо третиране за подобряване на устойчивостта на корозия и структурната твърдост.
•Премиум вносни пломби: Използва вносни уплътнителни материали с отлична адаптивност към сложни работни условия, ефективно намаляване на изтичането на въздух и значително удължаване на общия експлоатационен живот на цилиндъра.
3. Гъвкава инсталация и разнообразна конфигурация
•Опционални типове притискащи плочи: ACK едностранна притискаща плоча за тесни детайли; ACKD двустранна притискаща плоча за широки детайли, покриваща различни изисквания за затягане на детайла.
•Регулируема посока на въртене: L (завъртане наляво обратно на часовниковата стрелка) и R (въртене надясно по посока на часовниковата стрелка) по избор, за да съответства на различни оформления на станцията на място.
•Универсален монтажен дизайн: Снабден с 4 долни проходни отвора за директно фиксиране, съвместими с фланцов монтаж. Запазените стандартни жлебове за превключватели позволяват удобна инсталация на магнитни превключватели за откриване на позиция.
Пълни правила за именуване на модели и примери за поръчки
1. Типични примери за модели: ACKL25-90, ACKDR40-90
•Режим на работа: Двойно действащо комбинирано движение (въртене + затягане надолу)
•Диапазон на работното налягане: 0.15~1.0MPa; Доказателствено налягане: 1.5MPa
•Околна температура: -20℃~80℃
•Работна скорост на буталото: 50~200mm/s
•Ъгъл на завъртане: 90° (стандарт); 180° (по избор)
•Стандартен ход на затягане: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30 мм
2. Теоретична сила на затягане (Единица: N @0,5MPa)
Размер на отвора (mm)
φ25
φ32
φ40
φ50
φ63
Сила на затягане (N)
165
270
425
660
1050
3. Тегло на продукта (Единица: kg @90° стандартен тип)
Размер на отвора (mm)
φ25
φ32
φ40
φ50
φ63
Тегло (кг)
0.6
0.9
1.5
2.4
3.8
Типични сценарии за приложение
•Металорежещи машини и приспособления за заваряване: Идеален за позициониране на детайла, затягане, фиксиране при заваряване и щамповане на станция против преместване. Интегрираното въртене и затягане 2-в-1 действие опростява механичната структура и спестява място за монтаж.
•Обработка на електронни и прецизни компоненти: Подходящ за затягане на палети, фиксиране на джиг и микро-прецизно позициониране на части. Отличава се с висока точност на позициониране и ниско генериране на прах, отговаряйки на строги изисквания за прецизност и чистота.
•Автоматизиран механизъм за прехвърляне: Широко прилаган за ограничаване на въртяща се маса, позициониране на обръщащ механизъм и затягащи станции с къс ход, осигуряващи стабилно, гладко и повтарящо се представяне на комбинирано движение.
•Работни условия за тежко фиксиране: Със силна сила на затягане и отличен капацитет на анти-ексцентрично натоварване, той идеално се адаптира към сценарии за затягане на тежки детайли, фиксиране на матрици и прецизно позициониране с голямо натоварване.
Ръководство за бърз избор в 3 стъпки
1. Избор на размер на отвора: Изберете размера на отвора според действителното натоварване на затягане. Уверете се, че теоретичната сила на затягане е ≥ действително натоварване × 1,5 фактор на безопасност; дайте приоритет на φ40 или по-голям отвор за тежки условия на работа.
2. Избор на ход: Стандартният ход на затягане варира от 12 mm до 30 mm. Запазете граница на хода от 3~5 mm според височината на детайла, за да избегнете механична намеса по време на работа.
3. Избор на конфигурация
○Тип притискаща плоча: Изберете ACK едностранна плоча за тесни детайли; изберете ACKD двустранна плоча за широки детайли.
○Посока на въртене: Изберете L ляво въртене или R дясно въртене според действителното разположение на станцията и условията на механични смущения.
Резюме с едно изречение
Ъгловият цилиндър от серията SOLH ACK използва високопрецизна структура с три направляващи жлебове, поддържаща въртене на 90°/180° и интегриране на затягане надолу. С опционални едностранни/двустранни притискащи плочи, гъвкаво завъртане наляво/надясно и отлична производителност против деформиране при тежки товари, това е решение за затягане с висока твърдост и дълъг живот за различни ограничени в пространството автоматизирани станции за закрепване.
