Серия MK Ротационен скобен цилиндър | Пневматичен цилиндър 2 в 1 с въртене на 90° и линейна скоба

Марка: SOLH от Richge Technology

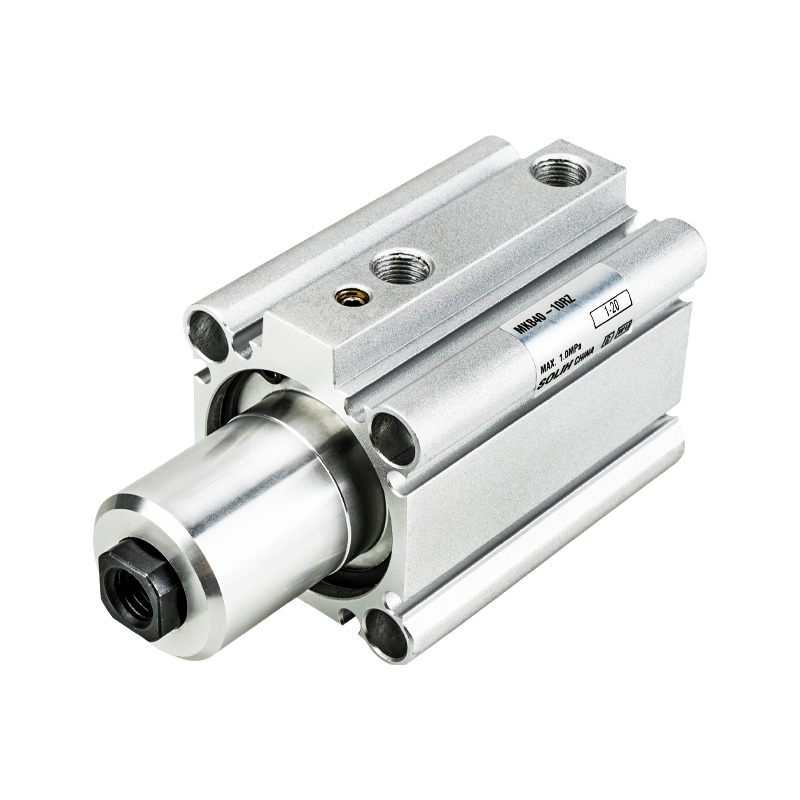

Общ преглед на продукта и основни структурни характеристики

     Серията SOLH MK е стандартен 2-в-1 въртящ се затягащ цилиндър, интегриращ въртене на 90° и линейно затягащо движение. Покрива размери на отворите от φ12 mm до φ63 mm със стандартни ходове на затягане, вариращи от 5 mm до 50 mm. Отличаващ се с ултракомпактен монтаж, 3 пъти надграден допустим инерционен въртящ момент, 4-странно монтиране на магнитен превключвател и опционално ляво/дясно въртене, този цилиндър е идеален за автоматизирани станции с ограничено пространство за позициониране, затягане и фиксиране на детайла, служейки като основен пневматичен компонент за стандартни автоматизирани системи за закрепване.

1. Съставно въртене и затягащо движение

• Работна последователност: Прибиране → 90° завъртане наляво/надясно → удължаване за затягане; Обратна последователност: Прибиране, за да освободите скобата → обратно завъртане на 90° → удължете за нулиране.

• Високо прецизно позициониране: Фиксиран 90° ъгъл на въртене с ±5° толеранс, осигуряващ отлична производителност срещу завъртане и надеждна повтаряща се точност на позициониране.

2. Повишен капацитет на натоварване

• 3 пъти по-висок инерционен въртящ момент: Новата модернизирана серия MK утроява допустимия инерционен въртящ момент, отговаряйки на производителността при тежки натоварвания на традиционната серия MK2, като перфектно се адаптира към високоскоростна работа и сценарии за затягане на детайла с голяма инерция.

• Мощна сила на затягане: Моделът с максимален отвор φ63 осигурява силна сила на затягане до 12,4 kN при 0,5 MPa, осигурявайки стабилно и здраво затягане за тежки приложения.

3. Компактно тяло и гъвкав многопосочен монтаж

• Тънка и скъсена структура: Ултратънък дизайн на тялото с обща дължина 3~10 mm по-къса от конвенционалните MK2 цилиндри, което значително подобрява използването на пространството за тясно и компактно оформление на оборудването.

• Монтаж на многостранен превключвател: Поддържа 4-странно инсталиране на магнитен превключвател (φ20/φ25 само за 2-странно). Дизайнът на вградения превключвател избягва външно излагане и смущения, позволявайки гъвкаво и подредено оформление на веригата.

• Универсален метод на монтаж: Снабден с проходни отвори и отвори с двойна резба, съвместим с директен фиксиран монтаж и фланцов монтаж, за да отговори на различни изисквания за сглобяване.

4. Надеждна и издръжлива производителност

• Стабилно буфериране: Двойно действаща структура с двустранни гумени буфери ефективно намалява работния удар, вибрациите и шума при работа за дългосрочна стабилна циклична работа.

• Работа без масло: Приема професионален дизайн за смазване без масло, подходящо за чиста работна среда без прах.

• Стандартна магнитна конфигурация: Вграден магнитен пръстен със запазени монтажни жлебове за магнитни превключватели, удобен за откриване на позицията на удара.

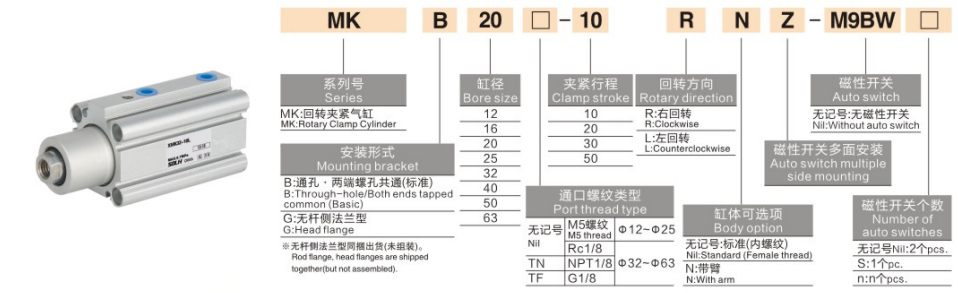

Пълни правила за именуване на модели и примери за поръчки

1. Типични примери за модели: MKB20-10RZ, MKB40-20LZ-M9BW

2. Примери за стандартна поръчка

• Стандартна дясна ротация: MKB25-15RZ (φ25 отвор, 15 mm ход, въртене по посока на часовниковата стрелка, без превключвател)

• Ляво завъртане с двойни превключватели: MKB32-20LZ-2S (диаметър φ32, ход 20 mm, въртене обратно на часовниковата стрелка, превключватели с двойна позиция)

• Тежък тип с голям отвор: MKB63-50RZ (φ63 отвор, 50 mm максимален ход, дясно въртене за затягане на голям товар)

Общи технически параметри (20 ℃, 0,5 MPa стандартно състояние)

1. Основни спецификации

• Режим на работа: Двойно действащо комбинирано движение (въртене на 90° + линейно затягане)

• Диапазон на работното налягане: 0.1~1.0MPa; Доказателствено налягане: 1.5MPa

• Околна температура: -10℃~70℃ (без замръзване); -10℃~60℃ с инсталирани магнитни превключватели

• Работна скорост на буталото: 50~200mm/s

• Буферен режим: Двустранен гумен буфер

• Режим на смазване: Работа без масло (не е необходимо смазване)

2. Данни за силата на затягане (Единица: kN при 0,5 MPa)

3. Допустим инерционен въртящ момент (Единица: kg·m²)

4. Тегло на продукта (единица: кг при 20 мм ход)

Типични сценарии за приложение

• Позициониране и затягане на детайла: Широко използван за приспособления за машинни инструменти, позициониране при заваряване, фиксиране за щамповане и затягане на монтажни станции. Интегрираният 2-в-1 дизайн на въртене и затягане опростява механичната структура и спестява място за монтаж.

• Електронно и прецизно фиксиране на компоненти: Характеристиките без масло и с ниско съдържание на прах идеално отговарят на затягането на полупроводниковата тава, позиционирането на корпуса на телефона и фиксирането на микро прецизни части, отговаряйки на изискванията за висока чистота и висока точност.

• Автоматично ограничаване на трансфера: Идеален за ограничаване на въртяща се маса, позициониране на обръщащ механизъм и въртящи се затягащи станции с къс ход, осигуряващи стабилни и повтарящи се характеристики на комбинирано движение.

• Тежкотоварни фиксиращи станции: Оборудван с висока сила на затягане и отличен капацитет против деформиране, той е приложим за тежки затягане на детайли, фиксиране на матрици и сценарии за прецизно позициониране с голямо натоварване.

Ръководство за бърз избор в 3 стъпки

1. Избор на размер на отвора: Изберете размера на отвора според действителното натоварване на затягане. Уверете се, че теоретичната сила на затягане е ≥ действително натоварване × 1,5 фактор на безопасност; дайте приоритет на φ40 или по-голям отвор за тежки условия на работа.

2. Избор на ход: Стандартният ход на затягане варира от 5 mm до 50 mm. Изберете ход въз основа на действителната височина на обработвания детайл и запазете 3~5 mm граница, за да избегнете механична намеса.

3. Избор на конфигурация

￮ Посока на въртене: Изберете RZ (въртене надясно по часовниковата стрелка) или LZ (въртене наляво обратно на часовниковата стрелка), за да съответства на разположението на станцията на място.

￮ Откриване на позиция: Изберете 2S конфигурация с двоен превключвател, за да получите сигнали за двойна позиция за състояние на затягане и освобождаване.

Резюме с едно изречение

     Стандартният въртящ се затягащ цилиндър от серията SOLH MK интегрира функции за въртене на 90° и линейно затягане, включващ 3-кратно подобрен инерционен момент, ултракомпактен корпус, многопосочен монтаж и силна способност за затягане при тежък товар, служейки като оптимално спестяващо място и високостабилно пневматично решение за автоматизирано позициониране на приспособлението и затягащи станции.
