Серия HFY Y-Type Pivot Swing пневматичен захват

Марка: SOLH от Richge Technology

Общ преглед на продукта

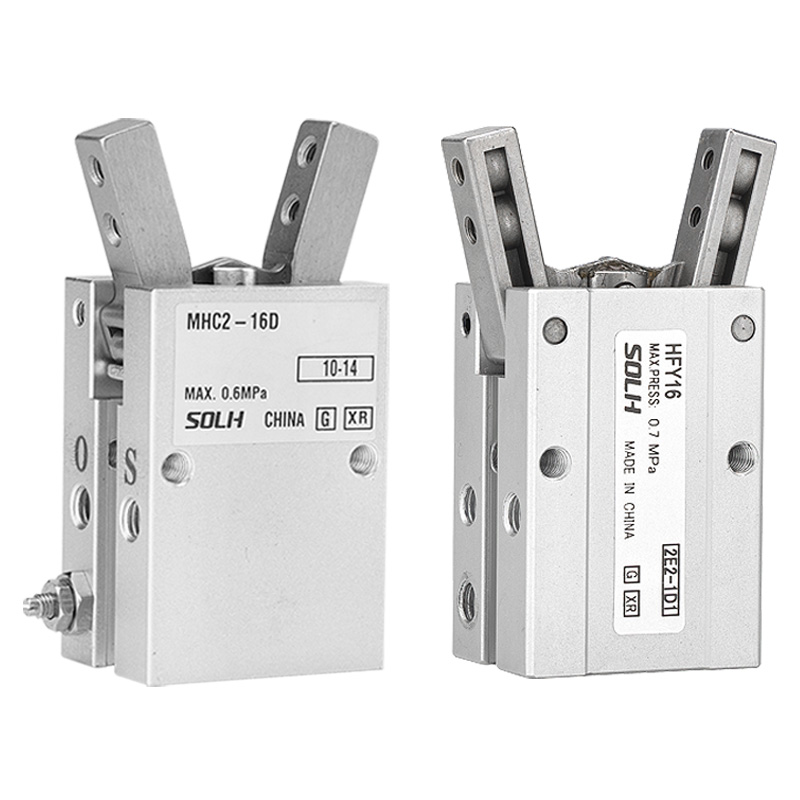

     Серията SOLH HFY е компактен Y-образен въртящ се грайфер, задвижван от единично бутало и шарнирен лостов механизъм, директна алтернатива на SMC MHC2. Основни характеристики: усилване на въртящия момент на лоста за силна сила на затягане, голям ъгъл на отваряне на въртене, тънко тяло за тясно пространство за монтаж. Идеален за кръгли, извити и неправилни малки компоненти, широко използвани в електрониката, хардуера, пластмасовите части и станциите за сглобяване на леки товари.

Основна структура и принцип на работа

   1. Трансмисия: Единично бутало избутва въртящия се лост, за да преобразува линейното движение в люлеещо се движение от тип Y. Конструкцията на лоста усилва изходящия въртящ момент за мощно затягане.

   2. Режими на работа

     -- HFY: Двойно действащ (стандартен) – двупосочен контрол на въздуха за отваряне и затваряне

     -- HFTY: Еднодействащи нормално отворени – скоби за подаване на въздух; пружината се отваря автоматично след загуба на налягане

   3. Ъгъл на завъртане: Максимално отворено +30°, приближено -10°, общо ефективно завъртане прибл. 40°, осигурява достатъчна свобода на отваряне за вземане на части.

   4. Конструкция: Корпус от твърд анодизиран алуминий, челюсти с висока якост, вграден магнитен пръстен. Три монтажни повърхности (отдолу / отстрани / отзад). Интегрирани регулируеми дроселни клапи за независимо управление на скоростта.

   5. Точност на позициониране: Повторете точността на позициониране ±0,02 mm, стабилна за прецизно бране при леко натоварване.

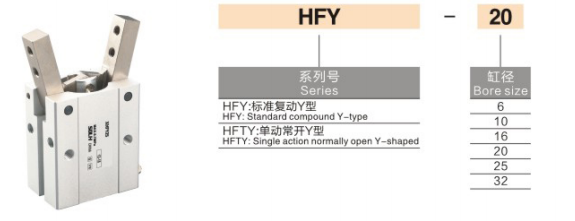

Пълно правило за кодиране на модела

   1. Пример за модел: HFY20-M9BW

  2. Стандартна справка за поръчка

     HFY25-M9BW Отвор 25, двойно действащ, снабден с M9BW магнитен превключвател (1m кабел).

Универсални основни технически спецификации

Таблица за ъгъл на завъртане и момент на затягане (@0,5MPa, стандартни челюсти)

⚠️ Важна забележка: Въртящият момент на затягане намалява с увеличаване на дължината на удължаването на челюстта. Коефициент на безопасност ≥1,5 трябва да бъде запазен по време на изчисляване на натоварването.

Предпочитани сценарии за приложение

   ✅ Дайте приоритет на HFY, ако:

     -- Заготовките са кръгли, дъговидни или неправилни миниатюрни компоненти (електронни терминали, малки пластмасови корпуси)

     -- Изисква относително голям ъгъл на отваряне (~40°) в рамките на ограничен монтажен плик

     -- Оформление на оборудването с ограничение по височина/широчина; Y люлеещата се структура спестява повече място от паралелните грайфери

     -- Леко натоварване ≤5 kg, високочестотни цикли, изискване за рентабилен задвижващ механизъм

     -- Нуждаете се от гъвкав монтаж на три повърхности за компактни персонализирани инструменти

Сравнение на избора: HFY VS SMC MHC2

Ключови насоки за избор

   1. Избор на отвор въз основа на масата на детайла и удължението на челюстта

     -- Леко натоварване ≤1kg → ø6/10; Средно натоварване 1~5kg → ø16~32

   2. Избор на режим на работа

     -- Общо непрекъснато производство → HFY с двойно действие

     -- Нуждаете се от автоматично отваряне след прекъсване на тока → HFTY с едно действие NO

   3. Оформление на монтажа

     -- Предпочитан долен монтаж по подразбиране; страничен монтаж за тясна ширина; заден монтаж за трансферни станции за поточна линия

   4. Регулиране на скоростта

     -- Използвайте вградени регулируеми дроселни клапи, за да контролирате скоростта на въртене и да избегнете удара на детайла

   5. Позиционна обратна връзка

     -- Инсталирайте CMSH / DS1-G магнитни превключватели на двойни жлебове за откриване на напълно отворено и затворено състояние

Резюме с едно изречение

     SOLH HFY Y-тип шарнирно въртящ се пневматичен грайфер приема структура за усилване на въртящия момент с единичен бутален лост, наличен в двойно действащ HFY и единично действащ NO HFTY, монтаж на три повърхности с вградена дроселна клапа и слот за магнитен превключвател, рентабилна алтернатива на MHC2 за кръгли и неправилни малки детайли с висока честота на леко натоварване в 3C, хардуерно и пластмасово оборудване за автоматизация.
