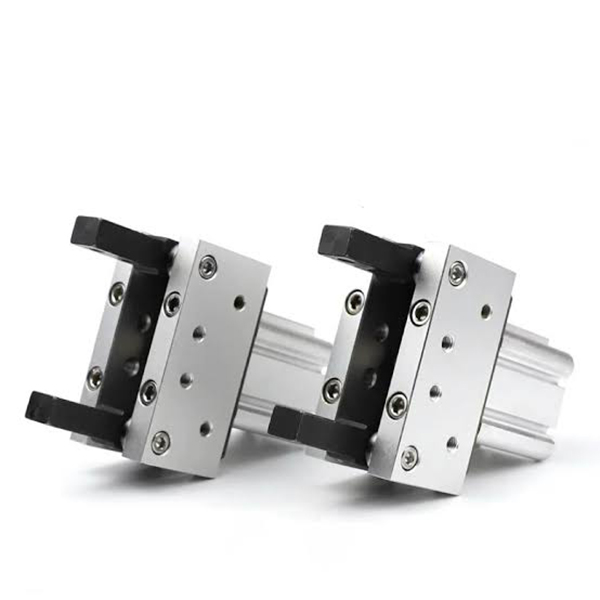

Тежкотоварен самозаключващ се пневматичен захващащ механизъм MHT2

Марка: SOLH от Richge Technology

Общ преглед на продукта

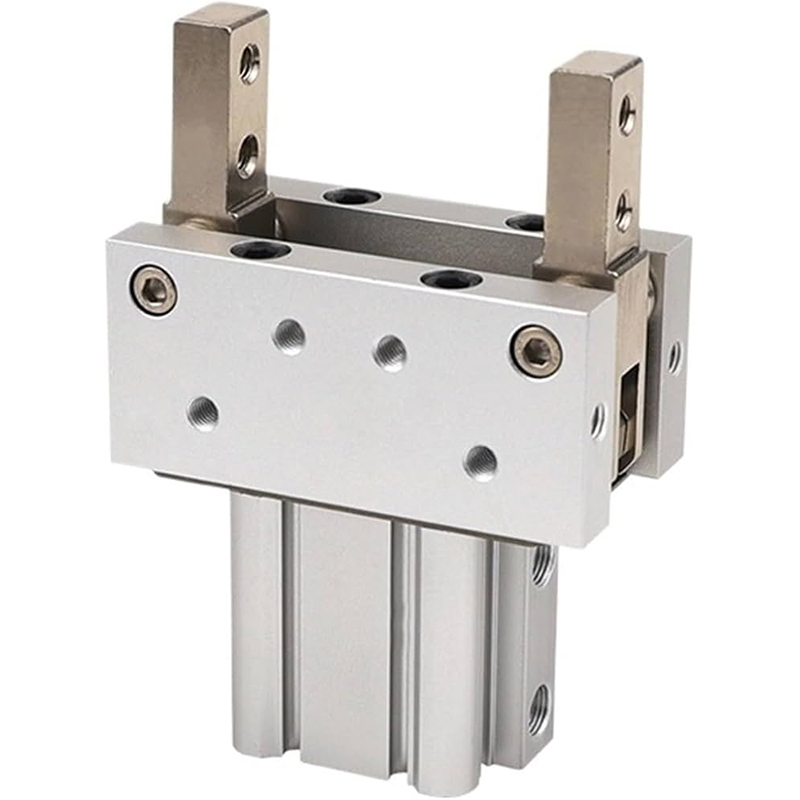

     Серията SOLH MHT2 е 2-челюстен шарнирен ъглов грайфер, задвижван от шарнирно задвижване. Изключителните характеристики включват превключващ самозаключващ се механизъм, възможност за задържане при изключване, ултрависок въртящ момент на затягане и четиристранни слотове за инсталиране на сензори с висока структурна твърдост.

     Оптимизиран за затягане, транспортиране и позициониране на тежки детайли със строги изисквания за безопасност срещу изпускане; предпочитаният грайфер за тежък товар за високорискови автоматизирани станции.

Основна структура и характеристики на дизайна

     -- Принцип на работа: цилиндър за натискане и издърпване, комбиниран с механизъм за усилване на силата на превключващата връзка. Когато челюстите се затворят, превключвателят достига заключваща позиция в мъртва точка. Силата на затягане се усилва 3~5 пъти и ≥80% сила на затягане може да се поддържа непрекъснато при загуба на въздушно налягане / прекъсване на въздуха за надеждно безопасно самозаключване.

     -- Конструкция на тялото: квадратен корпус от твърд анодизиран алуминий с вграден магнитен пръстен. Четири монтажни канала (отгоре/отдолу/вляво/вдясно) позволяват директно сглобяване на магнитни превключватели от серия M9B / A93 без мъртви ъгли за разположение на сензора.

     -- Тип на работа: Двойно действащ (D стандартна версия / DZ актуализирана олекотена версия). Челюстите се заключват в затворено положение; натиска на цилиндъра нулира челюстите за действие на отваряне.

     -- Спецификация на материала: Алуминиев цилиндър с твърдо оксидиране, челюсти от легирана стомана с висока якост, устойчив на износване свързващ механизъм. Висока твърдост, дълъг експлоатационен живот и работа без масло без поддръжка.

     -- Гъвкав монтаж: Множество резбовани монтажни отвори поддържат аксиална, надлъжна и хоризонтална инсталация, подходящи за компактно ограничено разположение на оборудването.

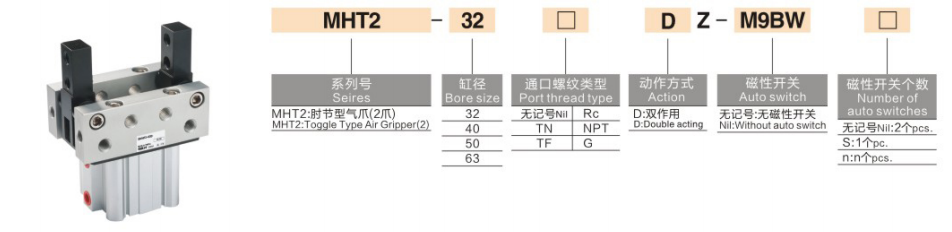

Пълно правило за кодиране на модела

 1. Пример за модел: MHT2-50DZ-M9BW

  2. Референтни примери за стандартна поръчка

     -- MHT2-32D：Отвор 32, стандартен базов модел с двойно действие без превключвател

     -- MHT2-63DZ-M9B: отвор 63, актуализиран олекотен тип DZ, четиристранни сензорни гнезда, снабдени с M9B магнитен превключвател

Технически спецификации на универсалното ядро ​​(0,5MPa захранващо налягане)

Основни конкурентни предимства

  1. Мощна самозаключваща се производителност против падане

     -- Конструкцията за заключване на превключвателя в мъртва точка запазва ≥80% сила на затягане след прекъсване на подаването на въздух или загуба на налягане. Ефективно премахване на риска от падане на детайла за автоматизирани производствени линии с висока степен на безопасност.

  2. Свръхвисок въртящ момент на затягане за тежки задачи

     -- Максималният въртящ момент достига 106 N·m за модел φ63, способен да захваща 5~50 kg тежки детайли, далеч надхвърляйки паралелните хващачи с еквивалентен размер на отвора.

  3. 360° гъвкаво разположение на сензора

     -- Няма интегрирана водеща релса на основното тяло; магнитните превключватели могат да се монтират на четири повърхности, за да се реализира разпознаване на позиция във всички посоки, идеално за тесни монтажни кухини.

  4. Висока твърдост и удължен експлоатационен живот

     -- Челюстите от легирана стомана и устойчивите на износване връзки поддържат над 5 милиона стабилни цикъла, адаптирани към непрекъсната работа с висока честота и тежък товар.

Опции за монтаж и типични сценарии за приложение

  1. Монтажни форми

     -- Аксиален монтаж: Хоризонтално натискане и издърпване за прехвърляне на материал от монтажната линия

     -- Надлъжен вертикален монтаж: Горни и долни станции за товарене/разтоварване

     -- Страничен страничен монтаж: Странично затягане за станции с ограничено пространство

  2. Типични промишлени приложения

     -- Автомобилни компоненти: Захващащи корпуси на двигатели, капаци на скоростни кутии, главини на колела

     -- Автоматизация на машинни инструменти: Тежко леене, ковани части и работа с форми

     -- Логистично транспортиране: Транспортиране на метални палети, кутии и варели

     -- Станции за безопасно позициониране: станции против падане над главата, безопасни затягащи приспособления за пресоващо оборудване

Сравнение на избора: MHT2 Toggle Gripper VS MHZL2 VS MHL2

Ръководство за бърз избор в 3 стъпки

  1. Избор на отвор въз основа на масата на детайла

     -- 32 ≤ 5kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg. Запазете минимум 30% запас за безопасност при натоварване.

  2. Проверка на ъгъла на завъртане

     -- Максимален ъгъл на отваряне: MHT2-32 до 28°, MHT2-63 ограничен до 23°. Потвърдете достатъчно разстояние за целевия размер на детайла.

  3. Съвпадение на конфигурацията

     -- Изискване за обратна връзка на позицията: Изберете олекотена версия DZ + M9B магнитен превключвател за четиристранен монтаж на сензор

     -- Високобезопасно управление над главата: Дайте приоритет на MHT2 заради неговата уникална функция за самозаключване при изключване

Резюме с едно изречение

     Самозаключващ се пневматичен захващащ механизъм SOLH MHT2, който използва структура за усилване на силата на свързване в мъртва точка с възможност за затягане при изключване на захранването, монтиране на четиристранен магнитен превключвател и висока твърдост на сплавта, предлага се във варианти D / DZ, идеален тежкотоварен предпазен захващащ механизъм за автомобилни части, леене и автоматизация за товарене/разтоварване на машини за тежки детайли над главата.
