Механичен паралелен стил от серия HFP

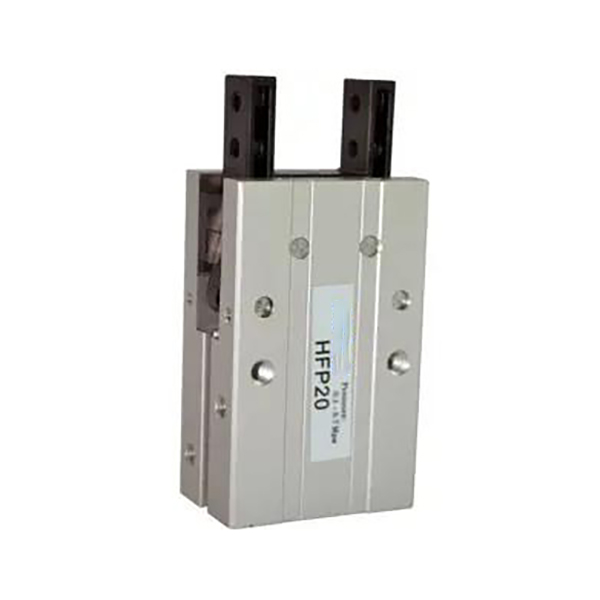

Икономичен паралелен пневматичен захват тип лост от серия HFP

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Серията SOLH HFP приема механична лостова трансмисия за 2-челюстно паралелно отваряне и затваряне. Основни силни страни: прост лостов механизъм с конкурентна цена, стабилна производителност на затягане, тристранен универсален монтаж, фабрично инсталиран магнит и устойчив на износване дълъг експлоатационен живот. Това е масовото икономично решение за паралелен захващащ механизъм за ниско натоварване, високочестотно товарене/разтоварване и чувствителни към разходите автоматизирани станции.

Основна структура и оперативни характеристики

     -- Принцип на работа: Буталото натиска лостовия възел, за да задвижи две челюсти за паралелно движение. Чисто механично задвижване с лост, по-малко компоненти, ниски разходи за поддръжка.

     -- Характеристика на силата: Челюстите се захващат, когато буталото се разтяга и освобождават, когато се прибира. Силата на затягане е с 20%~30% по-висока от силата на отваряне за по-безопасно задържане на детайла.

     -- Стабилност и прецизност: Голямата контактна повърхност между челюстите и основното тяло намалява треперенето и подобрява точността на затягане. Металните разделителни плочи изолират триещите се повърхности, за да намалят абразията и да удължат експлоатационния живот.

     -- Гъвкав монтаж: Три монтажни повърхности (странична/долна/задна). Интегрираните сензорни жлебове поддържат директна инсталация на магнитен превключвател без допълнителни скоби.

     -- Материал и издръжливост: Корпус от твърд анодизиран алуминий, устойчиви на износване части на лоста и челюсти от неръждаема стомана. Живот на механичния цикъл ≥5 милиона пъти, подходящ за непрекъсната високочестотна автоматизирана работа.

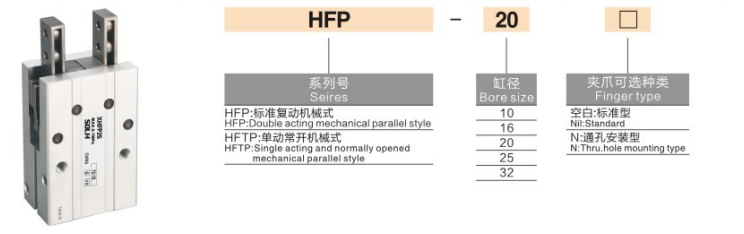

Пълно правило за кодиране на модела

  1. Пример за модел: HFP20+2CS1-G

 2. Референтни примери за стандартна поръчка

     -- HFP16：Отвор 16, основен модел с двойно действие без превключвател

     -- HFP25N：Отвор 25, версия за монтаж през отвор

     -- HFP32+2CS1-G：Отвор 32, оборудван с два магнитни превключвателя CS1-G

Технически спецификации на универсално ядро ​​(двойно действие при 0,5 MPa)

Основни конкурентни предимства

   1. Отлична структура на лоста за цена-производителност

     -- Простата механична трансмисия намалява броя на частите. Производителност, близка до паралелните грайфери от висок клас, докато цената достига само 1/2~2/3 от моделите тип направляваща релса.

   2. По-високата сила на затягане повишава безопасността

     -- Силата на затягане по време на удължаване е с 20%~30% по-голяма от силата на освобождаване, което намалява риска от подхлъзване на детайла при условия на леко натоварване.

   3.Трипосочен универсален монтаж

     -- Налични монтажни отвори отстрани, отдолу и отзад, поддържат хоризонтален, вертикален и страничен монтаж за лесно пускане в експлоатация на място.

   4. Вграден магнит, готов за монтаж на сензор

     -- Вграден постоянен магнит като стандарт. Запазени плъзгащи жлебове за тялото за превключватели CS1-G; не са необходими допълнителни монтажни скоби.

   5. Устойчив на износване дизайн за работа с висок цикъл

     -- Металните антифрикционни сепаратори намаляват абразията на компонентите, осигурявайки дълъг експлоатационен живот за непрекъснати автоматизирани производствени линии.

Монтажни форми и типични промишлени приложения

   1. Опции за монтаж

     -- Страничен монтаж: Хоризонтално затягане за товарене/разтоварване на поточна линия

     -- Долен монтаж: Вертикално повдигане за леене под налягане и вземане и поставяне на машинен инструмент

     -- Заден монтаж: Странично захващане за ограничени тесни станции

   3. Типични сценарии за приложение

     -- 3C & Electronics: Захващане на миниатюрни пластмасови компоненти, хардуерни части и корпуси на батерии

     -- Автомобилни компоненти: Трансфер на малки части за щамповане, гумени елементи и интериорни облицовки

     -- Опаковане и логистика: Събиране на малки кашони, найлонови торбички и миниатюрни палети

     -- Обща автоматизация: Захващане за позициониране на станцията и високочестотно възвратно-постъпателно боравене

Сравнение на избора: HFP лост VS HFY Pivot VS MHZ2 Линеен направляващ грайфер

Ръководство за бърз избор в 3 стъпки

   1. Избор на отвор въз основа на масата на детайла

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Резерв ≥30% граница на безопасност.

   2. Проверка на удара

     -- Уверете се, че движението на челюстта е ≥ външния размер на детайла плюс минимум 2 mm хлабина, за да се избегнат механични смущения.

   3. Съвпадение на конфигурацията

     -- Автоматично блокиране на сигнала: Оборудвайте два магнитни превключвателя CS1-G за откриване на отворено и затворено състояние.

     -- Разположение на ограничено оборудване: HFP тристранният монтаж осигурява гъвкави решения за инсталиране.

Резюме с едно изречение
