Паралелен пневматичен захват с линейни направляващи от серия HFZ

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Серията SOLH HFZ е паралелен грайфер с висока твърдост, оборудван с интегриран линеен водач с ролка/топка, задвижван от синхронен механизъм с двойно бутало и зъбна рейка и зъбно колело. Напълно взаимозаменяеми със серията SMC MHZ2.

     Налични три варианта на работа:

     -- HFZ: Стандартен тип с двойно действие

     -- HFSZ: Еднодействащ нормално затворен (пружинна скоба, задържане при изключване)

     -- HFTZ: Еднодействащо нормално отворено (освобождаване с пружина, отворено при изключване) Подходящо за общо прецизно затягане при леко и средно натоварване, автоматизирано сглобяване и приложения на краен ефектор на роботи.

Основна структура и принцип на работа

  1. Трансмисия: синхронно задвижване с двойно бутало + зъбна рейка и пиньон. Две челюсти поддържат перфектно успоредно движение без изместване или отклонение.

  2. Водеща система: Интегриран ролков/топков линеен водач с фиксиращи щифтове отдолу за предотвратяване на изместване. Отлична твърдост, висока точност на повторение и силна устойчивост на офсетно натоварване.

  3. Режими на работа

     -- HFZ Двойно действие: Подаване на въздух за отворено / затворено, универсално непрекъснато производство

     -- HFSZ Еднодействащо NC: подаването на въздух отваря челюстите; пружинни скоби при прекъсване на въздуха (задържане на детайла при изключено захранване)

     -- HFTZ с едно действие NO: подаването на въздух затваря челюстите; пружината се отваря при спиране на въздуха (автоматично освобождаване при изключване)

  4. Конструкция: Корпус от алуминиева сплав, челюсти от неръждаема стомана, вграден магнитен пръстен. Двустранни жлебове за магнитен превключвател; множество монтажни повърхности: дъно / страна / проходен отвор.

  5. Точност на позицията: ±0,01 mm (отвор 6~25); ±0,02 mm (отвор 32~40), стабилен при високочестотни цикли.

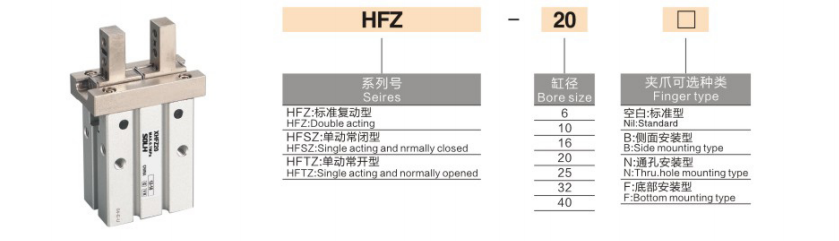

Пълно правило за кодиране на модела

 1. Пример за модел: HFZ20N-M9BW

 2. Стандартна справка за поръчка

     HFZ25N-M9BW Отвор 25, двойно действащ, монтаж през отвор, M9B магнитен превключвател с 1 m кабел.

Универсални основни технически спецификации

Референтна таблица за ход и сила на затягане (0,5 MPa, стандартни челюсти)

⚠️ Важна забележка: Ефективната сила на затягане намалява с увеличаване на дължината L на удължението на челюстта. Проверката на товара с коефициент на безопасност ≥1,5 е задължителна.

Предпочитани сценарии за приложение

  ✅ Изберете серия HFZ, ако:

     -- Нуждаете се от директна подмяна за SMC MHZ2; изискват еднодействаща функция за задържане/освобождаване при изключване

     -- Прецизно паралелно затягане при леко и средно натоварване: 3C електроника, прецизен хардуер, леене под налягане, опаковъчно оборудване

     -- Висока твърдост и съпротивление при изместване на натоварване, необходими за краен ефектор на роботи и станции за прецизно сглобяване

     -- Гъвкав многопосочен монтаж: инсталация през отвор / отстрани / отдолу за компактен интегриран механизъм

Ключови насоки за избор

   1. Изберете размер на отвора според теглото на детайла и режима на затягане (външно / вътрешно захващане), осигурете сила на затягане ≥1,5 пъти действителното натоварване

   2. Избор на режим на работа

     -- Постоянно затягане при изключване → HFSZ нормално затворен

     -- Автоматично освобождаване при изключване → HFTZ нормално отворен

     -- Непрекъснато масово производство без изискване за безопасност → HFZ двойно действие

  3. Избор на монтаж: стандартен отвор с резба (празен) / проходен отвор (N) / страничен монтаж (B), за да пасне на платформа или скоба

  4. Откриване на позиция: Оборудвайте -M9□ магнитни превключватели, двустранни слотове поддържат 2 превключвателя за обратна връзка за отворен и затворен сигнал

  5. Контрол на изместеното натоварване: Ограничете дължината на удължението на челюстта L, избягвайте превишаването на допустимия момент на огъване на линейния водач

Резюме с едно изречение

     SOLH HFZ паралелен пневматичен захващащ щифт използва ролков/топков водач и синхронно задвижване на зъбна рейка, предлага се във варианти с двойно действие HFZ, еднодействащи NC HFSZ и NO HFTZ с опции за много монтиране и ±0,01 mm висока точност, директна взаимозаменяемост с MHZ2, идеално решение за прецизно затягане с висока твърдост за робот EOAT, 3C, хардуер и общ монтаж на автоматизация.
