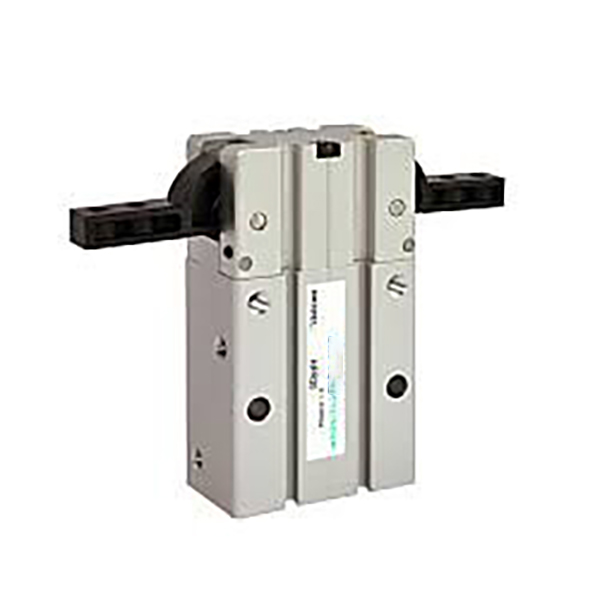

Серия HFR 180° широко отварящ се пневматичен захващач

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Серията SOLH HFR е двучелюстен пневматичен захващач с широко отваряне на 180°, задвижван от въртяща се връзка. Силни страни на сърцевината: пълно отваряне на челюстта на 180° за максимално свободно пространство, отлична възможност за механично избягване, три универсални монтажни повърхности, интегрирана прахоустойчива структура и предварително инсталиран постоянен магнит. Това е основният избор на задвижващ механизъм за станции с леко натоварване, изискващи голяма хлабина на въртене, за да се елиминира смущението при избиране и поставяне и широкообхватно захващане на детайла.

Основна структура и работни характеристики

     -- Принцип на работа: Буталото избутва шарнирния механизъм за задвижване на две челюсти за въртеливо движение. Ъгълът на завъртане на единичната челюст достига 90°, челюстите образуват права линия, когато са напълно отворени, за да се увеличи максимално пространството за избягване.

     -- Характеристика на действие: Двойно действие като стандарт; подаване на въздух за затягане, обратен въздух за отваряне. Максимален отворен ъгъл 180°±2°, ъгъл на затваряне -2°~-5° за стабилно позициониране.

     -- Защита от прах и износване: Оптимизирана прахоустойчива структура в челюстната част за прашни среди. Металните разделителни плочи изолират триещите се повърхности, за да намалят абразията и да удължат експлоатационния живот.

     -- Гъвкав монтаж: Три монтажни повърхности (странична/долна/задна). Намирането на отвори за щифтове на долната основа подобрява точността на сглобяване и повтаря последователността на позициониране.

     -- Съвместимост със сензори: Постоянен магнит, оборудван за всички спецификации. Кръгли сензорни жлебове на страничните стени поддържат директен монтаж на CMSH/DMSH(S) магнитни превключватели без допълнителни скоби.

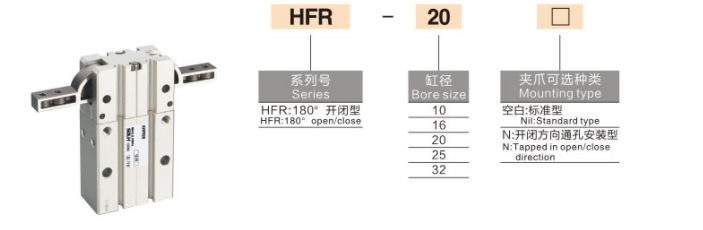

Пълно правило за кодиране на модела

   1. Пример за модел: HFR20N+2CMSH

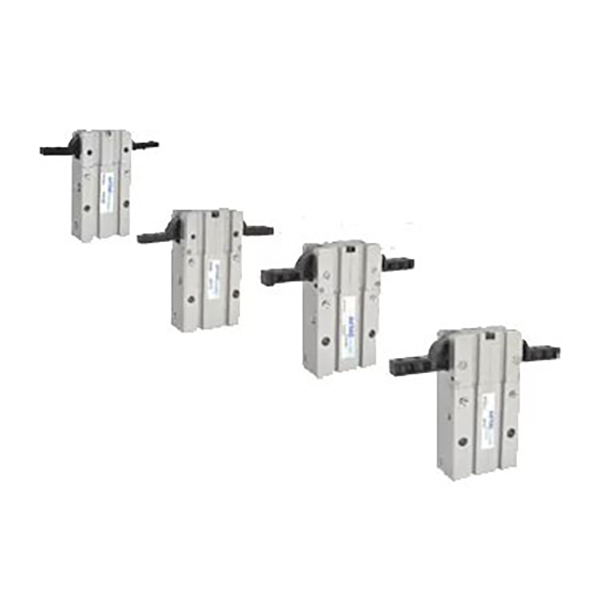

   2. Референтни примери за стандартна поръчка

     -- HFR16：Отвор 16, основен модел с двойно действие без магнитен превключвател

     -- HFR25N：Отвор 25, версия за монтаж през отвор

     -- HFR32+2CMSH: отвор 32, снабден с два CMSH магнитни превключвателя

Технически спецификации на универсално ядро ​​(двойно действие при 0,5 MPa)

Основни конкурентни предимства

   1. 180° ултра-широк отвор за пълно механично избягване

     -- Челюстите се подравняват в права линия при пълен ход, осигурявайки максимална хлабина за решаване на проблеми с намесата на детайла, идеални за вземане на компоненти с дълбока кухина и тесен отвор.

   2. Лека ефективна шарнирна връзка

     -- Опростеният дизайн на връзката намалява телесното тегло с 15% спрямо еквивалентните паралелни захващащи устройства, бърза реакция, подходяща за високочестотни цикли на леко натоварване.

   3. Прахоустойчив и устойчив на износване за тежки условия в работилницата

     -- Специално уплътнение на челюстта предотвратява навлизането на отломки; антифрикционните метални сепаратори осигуряват живот на цикъла ≥5 милиона пъти.

   4. Монтаж от три страни плюс фиксиращи щифтове за лесно пускане в експлоатация

     -- Монтажните отвори с множество ориентации заедно с долните фиксиращи щифтове позволяват бързо центриране и последователно повтарящо се позициониране за сложно оформление на инструментите.

   5. Вграден магнит, готов за монтаж на сензор

     -- Стандартният интегриран постоянен магнит и специалните плъзгащи жлебове елиминират допълнителните монтажни приспособления, спестявайки разходи за компоненти и време за сглобяване.

Монтажни форми и типични промишлени приложения

   1. Опции за монтаж

   -- Страничен монтаж: Хоризонтален захват с широк отвор за прехвърляне на детайли с широки размери на монтажни линии

   -- Долен монтаж: Вертикално повдигане плюс движение за избягване за дълбока кухина и бране на контейнери

   -- Заден монтаж: Захващане със странично пространство за затворени станции, податливи на механични смущения

   2. Типични сценарии за приложение

     -- 3C & Electronics: Захващащи мобилни средни рамки, отделения за батерии и големи пластмасови корпуси

     -- Автомобилни компоненти: Прехвърляне на корпуси на лампи, вътрешни панели и големи гумени части

     -- Опаковане и логистика: Избягване на събиране на големи кашони, палети и материали в чували

     -- Обща автоматизация: Станции за товарене/разтоварване, обръщане и монтаж, изискващи 180° свободно пространство

Ръководство за бърз избор в 3 стъпки

   1. Избор на отвор въз основа на масата на детайла и въртящия момент на захващане

     -- 10 ≤0,5 kg；16 =0,5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg. Резерв ≥30% граница на безопасност.

   2. Потвърждение на завъртане

     -- Изберете HFR, ако се изисква пълно избягване на клирънс от 180°; изберете MHW2, ако има само широкоъгълно затягане без сериозни смущения.

   3. Съвпадение на конфигурацията

     -- Контрол на блокиране на PLC: Инсталирайте два CMSH превключвателя за наблюдение на напълно отворено и затворено състояние.

     -- Изисквания за монтаж: Стандартна версия с фиксиращи щифтове за долно позициониране; изберете суфикс N за монтаж през отвор.

Резюме с едно изречение

     SOLH HFR шарнирен тип 180° широко отварящ се пневматичен захващащ механизъм с механизъм за въртене на връзката с пълен 180° просвет на челюстта, тристранен монтаж, прахоустойчива конструкция и вграден магнит; предпочитан задвижващ механизъм за леко натоварване за автоматизирано вземане и поставяне, оборотни станции, изискващи голямо механично пространство за избягване в 3C, автомобилно и опаковъчно оборудване.
