Серия MHW2 180° зъбна рейка и зъбно колело Пневматичен захват

Марка: SOLH от Richge Technology

Общ преглед на продукта

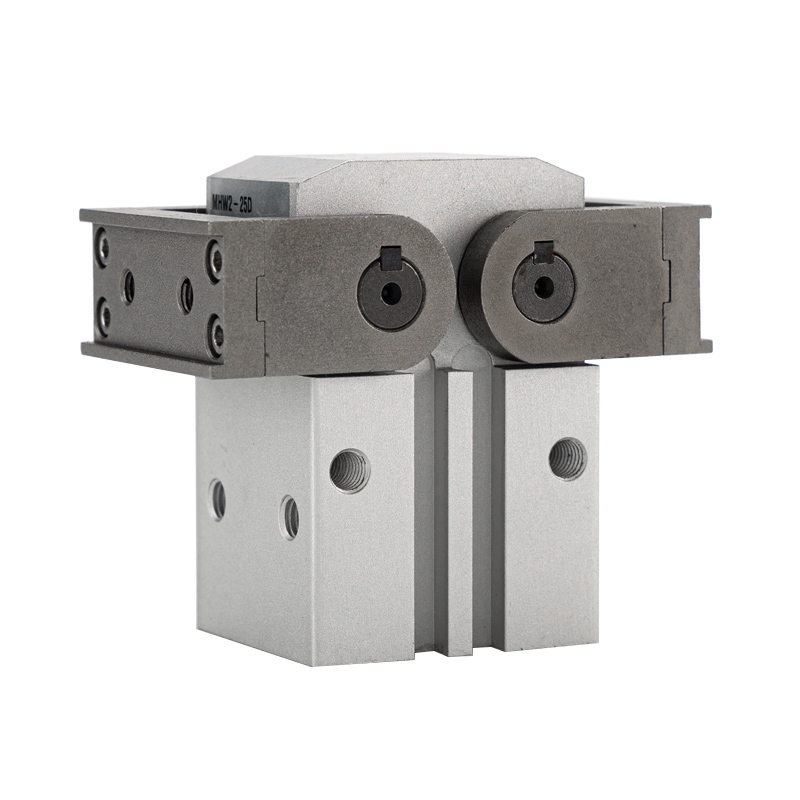

     Серията SOLH MHW2 е въртящ се грайфер с 2 челюсти, задвижван от рейка и зъбно колело, с общ ъгъл на отваряне от 180°. Основни силни страни: прецизно синхронно движение на зъбните колела, ултраширок ъгъл на завъртане от 180°, спестяващ място контур, четиристранни слотове за монтиране на сензори и устойчива на прах издръжлива конструкция. Широко възприет за обръщане на детайли, товарене/разтоварване, захващане на детайли с големи размери и станции за ограничено пространство и се превръща в масов избор за приложения с въртящи се захващащи устройства с голям ъгъл.

Основна структура и характеристики на дизайна

     -- Принцип на работа: Цилиндърът натиска зъбната рейка към задвижващото зъбно колело за синхронно въртене; две челюсти се люлеят симетрично. Захващането на зъбни колела осигурява отлична синхронизация, равномерна сила на затягане без отклонение на изместването.

     -- Характеристика на въртене: Всяка челюст се върти до 90°, общо двустранно отваряне 180°. Напълно отворените челюсти стоят перпендикулярно на тялото на цилиндъра, заемайки минимално проекционно пространство, идеално за обработка на материали, изискващи механично избягване.

     -- Оформление на тялото: квадратен корпус от твърд анодизиран алуминий с вграден магнитен пръстен. Четирите странични (отгоре/отдолу/ляво/дясно) сензорни канали поддържат директно монтиране на M9B / A93 магнитни превключватели, неограничено разположение на сензора.

     -- Материал и защита: Твърд оксидиран цилиндър, челюсти от легирана стомана с висока якост и прахоустойчива уплътнителна структура. Тясната хлабина предотвратява навлизането на чужди тела, стабилна работа при условия на прашна работилница и удължен експлоатационен живот.

     -- Режим на работа: Двойно действащ (D). Двупосочната тяга на цилиндъра задвижва въртенето на предавката напред/назад, за да се реализира отваряне и затваряне на челюстта.

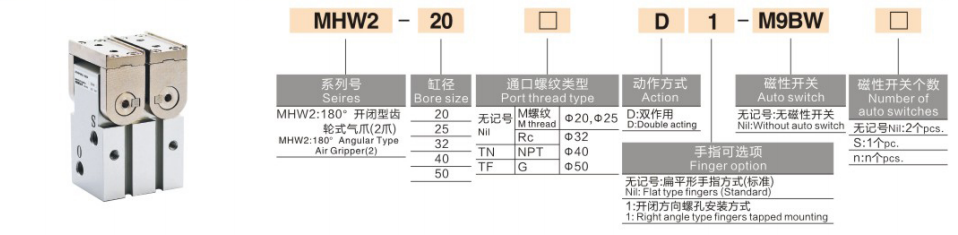

Пълно правило за кодиране на модела

 1. Пример за модел: MHW2-32D-M9BW

  2. Референтни примери за стандартна поръчка

     -- MHW2-25D：Отвор 25, основен модел с двойно действие без магнитен превключвател

     -- MHW2-40D-M9B: отвор 40, двойно действащ, оборудван с магнитен превключвател M9B

Технически спецификации на универсалното ядро ​​(0,5MPa захранващо налягане)

Основни конкурентни предимства

  1. 180° ултра-широк ъгъл на завъртане и отлично използване на пространството

     -- Челюстите стоят вертикално спрямо тялото при пълно отваряне, заемат само проектираното пространство на цилиндъра, подходящи за тесни станции и процеси, изискващи избягване на обработвания детайл и движение на обръщане.

  2. Синхронна трансмисия с висока прецизност

     -- Задвижване на зъбна рейка и зъбно колело, синхронна грешка ≤0,1°, балансирано симетрично затягане, ефективно предотвратява приплъзване на детайла, причинено от едностранна сила.

  3. 360° гъвкаво разположение на сензора

     -- Магнитните превключватели могат да бъдат монтирани на четири повърхности на тялото, за да се постигне наблюдение на позицията във всички посоки, удобна инсталация и пускане в експлоатация за всяка ориентация на монтаж.

  4. Прахоустойчива структура за тежка среда

     -- Оптимизирано уплътнение и малка вътрешна междина блокират проникването на прах; механичен експлоатационен живот ≥5 милиона цикъла, стабилен за дългосрочни автоматизирани производствени линии с висок цикъл.

 Монтажни форми и типични промишлени приложения

  1. Опции за монтаж

     -- Аксиално хоризонтално монтиране: Хоризонтално затягане за зареждане и разтоварване на поточна линия

     -- Надлъжен вертикален монтаж: Вертикално повдигане за станции за обръщане на детайла

     -- Страничен страничен монтаж: Странично затягане за тясно ограничено пространство за оборудване

  2. Типични сценарии за приложение

     -- Електроника и домакински уреди: Захващане и обръщане на корпуси, панели и компоненти с големи размери

     -- Автомобилни части: Транспортиране на корпуси на лампи, вътрешни облицовки и малки отливки

     -- Логистика и опаковане: обработка на кутии, палети и варелни материали

     -- Автоматизация на машини и леене под налягане: Избиране на големи детайли от машинни инструменти и машини за формоване

Сравнение на избора: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

Ръководство за бърз избор в 3 стъпки

  1. Избор на отвор въз основа на масата на детайла

     -- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg. Резерв ≥30% граница на безопасност при натоварване.

  2. Проверка на ъгъла на завъртане

     -- Стандартен ъгъл на завъртане на единична челюст 90°, общо отваряне 180°. Уверете се, че има достатъчна хлабина, за да поеме размерите на детайла и избягване на движението.

  3. Съвпадение на конфигурацията

     -- Сигнал за обратна връзка: Използвайте четиристранни гнезда за монтаж с магнитни превключватели от серия M9B за гъвкаво оформление, независимо от ориентацията на монтаж.

     -- Прашна работна среда: Дайте приоритет на MHW2 поради превъзходната прахоустойчива уплътнителна структура.

Резюме с едно изречение

     SOLH MHW2 зъбна рейка и зъбно колело 180° въртящ се пневматичен захващащ механизъм приема синхронна трансмисия с четиристранна инсталация на магнитен превключвател и прахоустойчиво уплътнение, поддържащо обръщане на детайла със средно натоварване и обработка на материали; идеален спестяващ място люлеещ се захващач за опаковъчни, автомобилни и общи автоматизирани станции в ограничено пространство.
