Серия MRHQ Интегриран ротационен захват (тип перка, захващане и въртене всичко в едно)

Марка: SOLH от Richge Technology

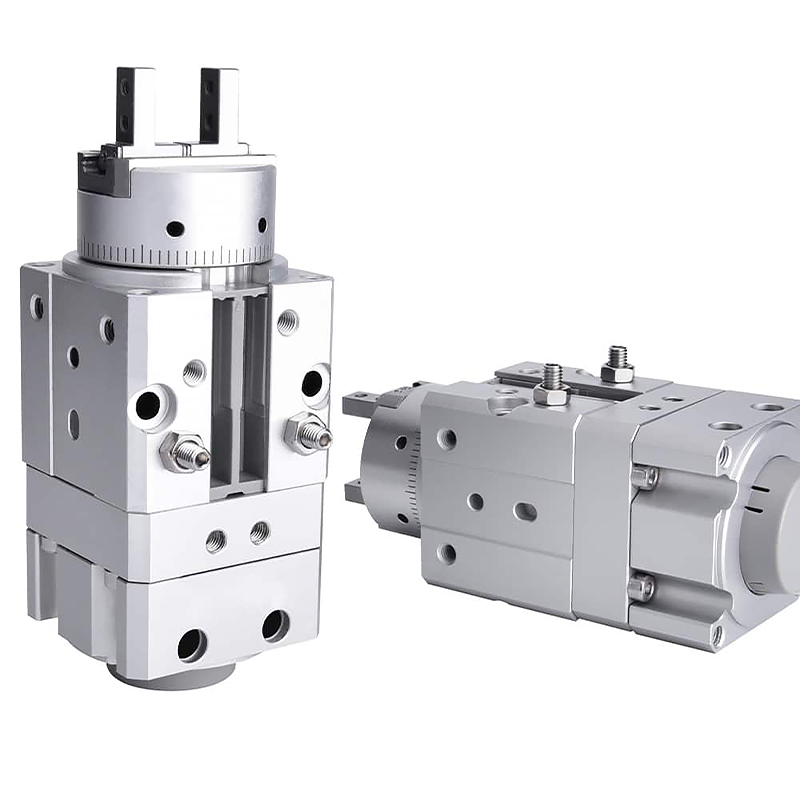

Общ преглед на продукта

     Серията SOLH MRHQ е интегриран задвижващ механизъм, съчетаващ въртящ се цилиндър от лопатков тип и паралелен 2-челюстен захват. Основни предимства: ултракомпактна интегрирана структура, стандартни 90° / 180° ъгли на завъртане, ±10° фина настройка на ъгъла, 5-посочен универсален монтаж, високоскоростна и високопрецизна работа. Това е предпочитаното решение за затягане на детайли с леко и средно натоварване, обръщане, промяна на посоката на трансферната линия и станции в ограничено пространство. Заменете дискретната комбинация от въртяща се маса + отделен захват, за да опростите механичното оформление.

Основна структура и работни характеристики

     -- Принцип на работа: Интегрираната въртяща се лопатка задвижва въртенето на изходящия вал, съчетано с вграден паралелен захващащ елемент. Еднокомпонентна конструкция без допълнителни свързващи скоби.

     -- Предимство на интеграцията: Общата дължина е скъсена с ~20% в сравнение с разделена въртяща се маса + грайфер. Избягвайте люлеене и дърпане на тръби/кабели по време на въртене за по-плавно движение и по-бърза реакция.

     -- Регулиране на ъгъла на завъртане: Стандартни версии от 90° и 180°. Крайните ограничителни винтове позволяват ±10° общо регулиране (±5° на всеки край), за да задоволят изискванията за многоъгълно позициониране.

     -- Гъвкав монтаж: 5 монтажни повърхности (2 аксиални крайни повърхности + 3 странични страни). Позициониращи издатини отгоре/отдолу и странични позициониращи отвори за щифтове за бързо центриране и лесно сглобяване.

     -- Материал и издръжливост: Корпус от твърд анодизиран алуминий, устойчиви на износване уплътнения на лопатките и челюсти от неръждаема стомана. Механичен експлоатационен живот ≥5 милиона цикъла, стабилен за високочестотни автоматизирани линии.

     -- Съвместимост на сензора: Фабрично оборудван с магнитен пръстен. Поддържа до четири магнитни превключвателя: два за откриване на ограничение на въртене и два за обратна връзка за отворена/затворена челюст за реализиране на пълен контрол на позицията в затворен контур.

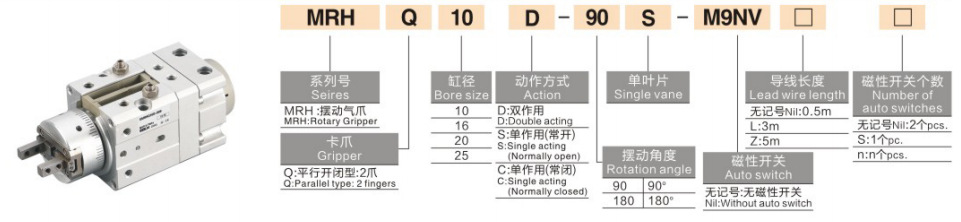

Пълно правило за кодиране на модела

 1. Пример за модел: MRHQ16D-90S-M9B

  2. Референтни примери за стандартна поръчка

     -- MRHQ10D-90S: отвор 10, челюст с двойно действие, въртене на 90°, въртящ се модул с една лопатка, без превключвател

     -- MRHQ25D-180S-M9BW: Отвор 25, въртене на 180°, оборудван с магнитен превключвател M9BW

Универсални основни технически спецификации (Налягане при изпитване: 0,5 MPa)

Основни конкурентни предимства

  1. Компактна структура "всичко в едно", спестяваща място и стабилно движение

     -- Комбинираната функция за захващане и въртене намалява общия размер, елиминира плъзгането на кабела/тръбите по време на въртене, идеално за тесни кухини на оборудването.

  2. Стандартно люлеене на 90° / 180° с фина настройка на ъгъла

     -- Регулируем обхват на въртене ±10°, подходящ за обръщане на детайла, прехвърляне на посоката и процеси на многоъгълно позициониране.

  3. Монтаж в 5 посоки + структура за прецизно локализиране

     -- Аксиална и странична инсталация с много ориентации, локализиращи издатини и отвори за щифтове опростяват центрирането и съкращават времето за пускане в експлоатация.

  4. Висока честота и висока точност за леки/средни натоварвания

     -- Точност на повторение на челюстта ±0,01 mm, цикличност на челюстта до 180 cpm; предназначен за детайли от 0,1 до 5 кг.

  5. Многоточков сензорен мониторинг за блокировка на PLC

     -- Могат да се монтират до четири магнитни превключвателя за едновременно наблюдение на крайните позиции на въртене и отворено/затворено състояние на челюстта за автоматизирано последователно управление.

Методи за монтаж и типични промишлени приложения

  1. Опции за монтаж

     -- Аксиален хоризонтален монтаж: Промяна на посоката на детайла на монтажни линии

     -- Надлъжно вертикално монтиране: Натоварване нагоре-надолу плюс действие на обръщане за машинни инструменти

     -- Страничен страничен монтаж: Странично захващане и обръщане в затворени станции

  2. Типични сценарии за приложение

     -- 3C & Electronics: Захващане и обръщане на корпуси на телефони, капаци на батерии и миниатюрни прецизни компоненти

     -- Автомобилни компоненти: Трансфер на вътрешни пластмасови части, гумени елементи и малки отливки

     -- Опаковане и логистика: промяна на посоката за малки кутии, палети и материали в чували

     -- Обща автоматизация: Превключване на станции, обръщане на детайла на 180° и монтаж на позициониране

Ръководство за бърз избор в 3 стъпки

  1. Избор на отвор въз основа на масата на детайла

     -- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg. Поддържайте минимум 30% граница на безопасност.

  2. Потвърждение на ъгъла на завъртане

     -- Изберете 90S за обръщане на 90°; изберете 180S за обръщане на 180°. Изберете MRHQ, ако се изисква фина настройка на въртящия се ход.

  3. Съвпадение на конфигурацията

     -- Контрол на позицията в затворен контур: Инсталирайте четири магнитни превключвателя от серия M9, за да наблюдавате състоянието на въртене и челюст.

     -- Оформление на ограничена инсталация: Дайте приоритет на интегрирания модел MRHQ вместо разделена въртяща се маса + захват.

Резюме с едно изречение

     SOLH MRHQ интегриран въртящ се захващащ лопатков тип съчетава паралелно затягане на челюстта и въртеливо завъртане в едно компактно устройство със стандартен 90°/180° регулируем ъгъл на завъртане, 5-посочен монтаж и мултисензорна съвместимост; перфектно решение за леко и средно натоварване за обръщане на детайла, зареждане/разтоварване и прехвърляне на посоката на автоматизирани производствени линии в ограничено пространство.
