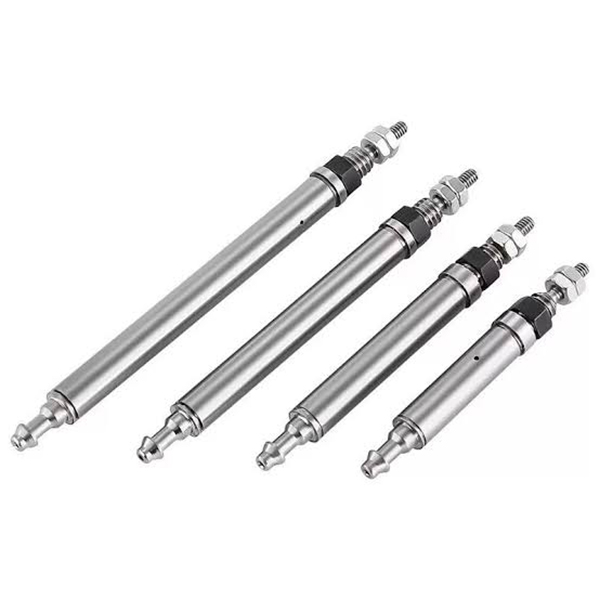

Миниатюрен щифтов цилиндър от серия CJ1 (ултрамалък микровъздушен цилиндър φ2,5 / φ4 mm)

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Серията SOLH CJ1 са ултра-миниатюрни едно-/двойно действащи щифтови цилиндри. Основни достойнства: ултракомпактен миниатюрен контур, лека конструкция, ниска изходна тяга и бърза реакция. Проектиран за прецизно шофиране в ограничено пространство, задачи за бутане и издърпване на микронатоварвания, миниатюрни станции за електроника и 3C автоматизация. Това е основният задвижващ механизъм за приложения за микро автоматизация.

Основна структура и характеристики на дизайна

     -- Типове задвижвания: Еднодействащи (възвратна пружина) и Двойнодействащи. Опции на отвора: φ2,5 (изключително еднодействащ); φ4 (предлага се за единично / двойно действие).

     -- Структурна характеристика: Кръгло тяло, тънък щифтов бутален прът, без вградена възглавница, основен монтаж на крайна резба. Външен диаметър на тялото на модела φ4 само 4 мм, нетно тегло до няколко грама.

     -- Динамична производителност: Структурата без възглавници позволява бърза реакция на буталото. Работна скорост: 50~500mm/s, подходяща за високочестотни движения с къс ход.

     -- Материал и уплътнение: Корпус от твърд анодизиран алуминий, уплътнителни компоненти от NBR, безмаслен дизайн, съвместим с чиста или леко мазна работна среда.

     -- Гъвкав монтаж: Основна версия с резби в двата края за аксиална фиксация. Ориентацията на порта върху главата от страната на пръта може да се регулира на ±90°, удобно за маршрутизиране на тръби в тесни планове.

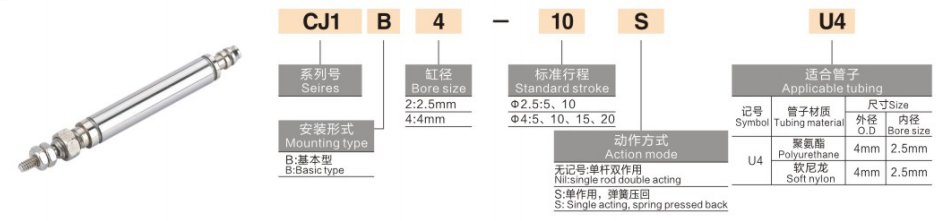

Пълно правило за кодиране на модела

   1. Пример за модел: CJ1B4-10SU4

   2. Референтни примери за стандартна поръчка

     -- CJ1B2-10SU4: Диаметър 2,5, ход 10, еднодействаща пружина за връщане

     -- CJ1B4-15U4：Отвор 4, ход 15, двойно действие

     -- CJ1B4-5SU4：Отвор 4, ход 5, еднодействаща пружина за връщане

Технически спецификации на универсалното ядро ​​(0,5MPa захранващо налягане)

Основни конкурентни предимства

   1. Ултра-миниатюрен отпечатък за тясно място за инсталиране

     -- Минимален отвор φ2,5, външен диаметър на тялото φ4, тегло само 2~3,5 g, лесно интегрирано в ултракомпактно оборудване.

   2. Прецизно линейно задвижване с ниска тяга

     -- Диапазоните на изходния натиск са 0,64~6,3N @0,5MPa, идеален за микронатоварвания ≤100g, избягва повреда при удар на деликатни малки детайли.

   3. Високочестотна бърза реакция

     -- Структура без възглавници осигурява бързо задействане, поддържа ≥300 цикъла в минута работа с къс ход за повишаване на ефективността на производството.

   4. Работа без масло и дълъг експлоатационен живот

     -- NBR уплътнителна система поддържа безмаслен сгъстен въздух за чиста производствена среда; механичен експлоатационен живот ≥3 милиона цикъла.

   5. Регулируема посока на порта и лесно сглобяване

     -- Въздушен отвор от страната на пръта, въртящ се на ±90°. Двустранните външни резби позволяват директно аксиално заключване без допълнителни монтажни скоби, което опростява пускането в експлоатация на място.

Опции за монтаж и типични промишлени приложения

   1. Монтажни форми

     -- Монтиране с аксиална резба: Директно завийте двата края към оборудването за право движение натискане и издърпване

     -- Монтаж на странична скоба: Допълнителна миниатюрна скоба за страничен монтаж, подходяща за завъртане или странично задвижване

   2. Типични сценарии за приложение

     -- 3C & Electronics: тестване на издръжливостта на мобилни бутони, затягане на микро пластмасови части, изхвърляне и позициониране на чипове

     -- Прецизна апаратура: Превключване на мини клапани, оптично позициониране, механизми за фина настройка

     -- Обща автоматизация: Зареждане/разтоварване на микрокомпоненти, леко отлепване на етикети, задействане на миниатюрни приспособления

     -- Медицинско оборудване: Телескопично движение на малки инструменти, микрофлуидно задвижване, възли за прецизно позициониране

Ръководство за бърз избор в 3 стъпки

   1. Избор на отвор въз основа на полезен товар

     -- φ2,5 за товар ≤50g；φ4 за товар 50~100g. Резервирайте минимум 50% запас на безопасност поради ниски характеристики на тягата.

   2. Потвърждение на инсулт

     -- Изберете ход според необходимото разстояние за пътуване; дайте приоритет на по-късите ходове за стабилна работа с висока честота.

   3. Избор на режим на действие

     -- Еднодействащ (със суфикс S): еднопосочно натискане/дърпане с връщане на пружината за безопасен дизайн при прекъсване на захранването

     -- Двойно действие: Двупосочно прецизно линейно задвижване без възвратна пружина

Резюме с едно изречение

     Ултра-миниатюрен пневматичен цилиндър с щифтове SOLH CJ1 се предлага във варианти с едно връщане на пружината и двойно действащи варианти с отвор φ2,5 / φ4, ултралек компактен дизайн и регулируема посока на въздушния отвор, осигуряващ прецизно микро линейно движение с нисък натиск, широко възприет за 3C тестване, прецизни инструменти и медицинско миниатюрно оборудване за автоматизация.
