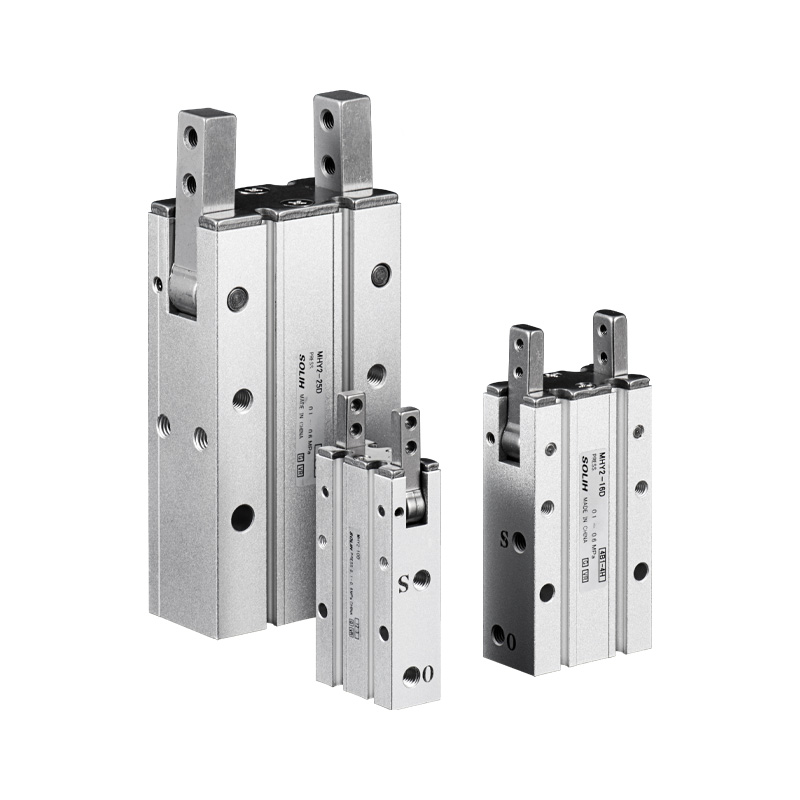

Серия MHY2 180°, задвижван от ексцентрик Swing пневматичен захват

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Серията SOLH MHY2 е стандартен 180° широк пневматичен грайфер с две челюсти, задвижван от въртяща се гърбица. Основни предимства: ултра голям ъгъл на отваряне, лека компактна структура, структура против прах и стабилно повтарящо се позициониране. Идеален за обработка на кръгли и неправилни детайли, автоматизирано зареждане/разтоварване, обръщане и сортиране. Простата траектория на движение позволява директно вдигане и освобождаване без сложно механично движение.

Основна структура и принцип на работа

     -- Трансмисия: гърбичен механизъм (не предавка и рейка). Двойните бутала натискат гърбичния възел, за да задвижват две челюсти синхронно. Максимален ъгъл на отваряне 180°, горна позиция -3° за задържане против разхлабване. Плавно синхронизирано люлеене без деформация на челюстта.

     -- Конструкция: Тяло от алуминиева сплав, челюсти от неръждаема стомана като стандарт, вграден магнитен пръстен, четиристранни слотове за монтиране на магнитен превключвател. Налични монтажни отвори на долната и страничните повърхности. Конструкцията с тесен просвет предотвратява проникването на прах и отломки във вътрешния механизъм.

     -- Режим на работа: Само с двойно действие (D), без еднодействащи NO/NC варианти. Двупосочен контрол на въздуха с регулируема скорост на отваряне/затваряне.

     -- Точност на позициониране: Повторете точността на позициониране ±0,02 mm с постоянен ъгъл на завъртане.

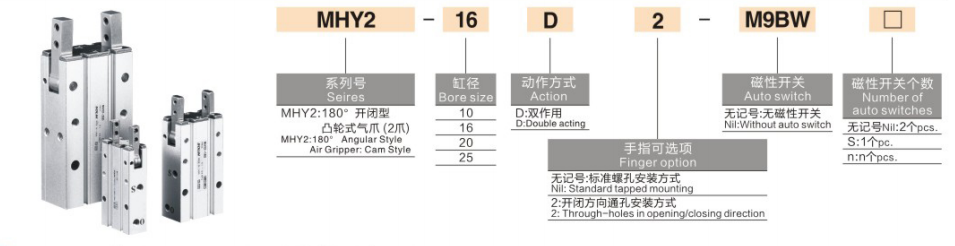

Пълно правило за кодиране на модела

  1. Пример за модел: MHY2-16D-S-M9BW

  2. Стандартна справка за поръчка

     MHY2-20D-S-M9BW: Отвор 20, двойно действащ, вграден магнитен пръстен, магнитен ключ M9B с 1 m кабел.

Универсални основни технически спецификации

Данни за момент на затягане и сила (0,5 MPa, референтно разстояние на затягане L=35 mm)

     Важна забележка: Ефективната сила на затягане намалява с увеличаването на разстоянието на затягане L. Проверката на въртящия момент на товара е задължителна по време на избора.

Предпочитани сценарии за приложение

  ✅ Изберете MHY2, ако:

     -- Изисква ултра-широк отвор от 180° за цилиндрични тръби, части с неправилна форма, станции за зареждане/разтоварване и обръщане

     -- Лек полезен товар, компактен краен ефектор на робот, приоритет на олекотения дизайн

     -- Работна среда с прах и отломки, изисква вътрешна структура против замърсяване

     -- Нуждаете се от алтернативно решение, когато паралелният хващач MHZ2 не може да захване неправилни детайли с голям диаметър

  ❌ Не се препоръчва, изберете алтернативни модели:

     -- Нуждаете се от еднодействащо нормално отворено / нормално затворено задържане при изключване на захранването → Изберете MHW2 захват за люлеене на зъбни колела

     -- Изисквайте отвор, по-голям от 25 мм и голяма сила на затягане → Изберете серия MHW2 (максимален отвор до 40)

     -- Чисто паралелно линейно затягане с малък ход на отваряне → Изберете MHZ2 паралелен захват

Ключови насоки за избор

     -- Изберете отвор според диаметъра на детайла и външния размер: 10 (малък) → 16 → 20 → 25 (среден-голям)

     -- Добавете суфикс -S магнитен пръстен плюс магнитни превключватели от серия M9 за обратна връзка за позицията на PLC

     -- Избор на монтаж: заготовка за стандартен отвор с резба; суфикс -2 за монтаж през отвор, подходящ за монтаж на платформа и скоба

     -- Проверка на натоварването: Спазвайте разстоянието на затягане L ≤35 mm; поддържайте коефициент на безопасност ≥1,5 за въртящ момент и сила на затягане

Резюме с едно изречение

     SOLH MHY2, задвижван от гърбица, 180° широк пневматичен захващащ захват, използва противопрахова гърбична трансмисионна структура, само с двойно действие, ±0,02 mm повторяемост с опционален магнитен превключвател и монтиране през отвор, леко компактно решение за бране, обръщане и сортиране на кръгли и неправилни детайли с голям диаметър на оборудване за автоматизация на миниатюрен робот.
