Серия пневматични компоненти

SOLH IS3000 бутален механичен пневматичен пресостат е напълно взаимозаменяем с еквивалентни SMC модели. Налягането на въздуха натиска вграденото бутало, за да задейства микроконтактен превключвател 1NO+1NC, с регулируем диапазон на налягането 0,1~0,7MPa, хистерезис ≤0,05MPa и повторяемост ±0,05MPa. Корпусът от лят алуминий достига степен на прахоустойчивост IP40, оборудван с горно копче за регулиране и градуиран прозорец за офлайн настройка на налягането без захранване. Стандартен порт Rc1/4, опционална резба NPT1/4, версия за монтаж на уплътнение IS3100 и вариант за микронатоварване IS3010, предназначен за PLC, както и светлинен индикатор по избор. Неговата солидна бутална механична структура осигурява изключителна устойчивост на удар и вибрации, стабилна при вибрационни захранващи устройства, ударни чукове и машини за щамповане без отклонение на сигнала или фалшиво задействане, обичайно за цифровите електронни превключватели. Максимално контактно натоварване 1A позволява директно задвижване на миниатюрни електромагнитни вентили или свързване към PLC цифрови входове, широко прилагани за защита от ниско налягане на основния въздушен източник, потвърждаване на позицията на затягане на цилиндъра и пневматична блокировка за безопасност за вибрационно оборудване. Осигурява по-висок капацитет на електрическо натоварване от рийд ключовете IS10 и по-добра цена и устойчивост на вибрации от цифровите пресостати ISE30A.

SOLH IS10 безконтактен пневматичен превключвател за налягане с тръстикова тръба е напълно взаимозаменяем със съответстващи аксесоари на модула за обслужване на въздух SMC. Той работи чрез въздушно налягане, задвижващо бутало, оборудвано с магнит, за да задейства магнитно тръбната тръба, като се отличава с нулево механично износване на контакта и без електрически искри, с много по-дълъг експлоатационен живот от буталните микроконтактни превключватели IS3000. Диапазонът на регулируемото налягане обхваща 0,1~0,6 MPa, а хистерезисът се контролира под 0,08 MPa. Страничен градуиран прозорец за наблюдение позволява офлайн калибриране на налягането с отвертка без захранване. Предлагат се два типа монтаж: IS10-01S с вградена резба R1/8 и IS10M с щипка, който се закрепва директно към AC FRL колектори, за да спести място в шкафа. Номиналното контактно натоварване достига 1 A за AC/DC 100 V, способен директно да задвижва миниатюрни соленоидни вентили или да се свързва към цифрови входове на PLC. Миниатюрен и лек, той служи като ценово стандартен монитор за налягане за основна аларма за ниско налягане на въздуха, потвърждение за пълен ход на цилиндъра и защитно блокиране на пневматичните вериги на вибратора.

Многоканалното въртящо се съединение SOLH MQR използва метално безконтактно уплътняване на междината с изключително нисък въртящ момент от 0,003~0,50 N·m. Без гумени уплътнителни пръстени, избягва залепването дори след дълго статично съхранение. Предлага се с 1/2/4/8/12/16 независими въздушни прохода без кръстосано изтичане, работи под -100kPa вакуум до 1.0MPa положително налягане. Поддържан от двойни лагери, той достига максимум 3000 rpm двупосочно въртене с до 1 милиард завъртания без поддръжка. Оборудван със стандартни отвори за резба M5 и структура без смазване, той елиминира усукването на тръбопровода за съединения на роботи, въртящи се индексиращи маси и въртящи се цилиндри, широко прилагани във вакуумна адсорбция с ротационни приспособления и непрекъснато подаване на въздух за електроника, опаковки и печатащи въртящи се машини за автоматизация. Стационарният корпус трябва да бъде фиксиран, а въртящата се страна съчетана с гъвкав съединител; тежките радиални и аксиални натоварвания са забранени.

Миниатюрната мембранна помпа SOLH PB1011A е напълно взаимозаменяема с еквивалентни модели SMC PB1011. Интегрираният вграден DC24V 3-портов електромагнитен вентил позволява директно електрическо управление, докато PB1013A въздушен пилотен вариант е проектиран за блокиране на външно оборудване. Конструкцията на безваловото уплътнение елиминира напълно изтичането на среда. Мокрите компоненти са по избор PP полипропилен или SUS316 неръждаема стомана, съчетани с композитни PTFE диафрагми и FKM уплътнения за отлична устойчивост на слаби киселини, основи и органични разтворители. Осигурява регулируем поток от 8 до 2000 mL/min, справя се с вискозитет на течността до 100 mPa·s с максимално сухо засмукване от 2,5 m, работи под 64 dB(A) шум и постига експлоатационен живот на диафрагмата от 30 милиона цикъла. Флуидните портове приемат стандартна резба Rc1/8 с опция NPT1/8; отворите за захранване и изпускане на въздух използват миниатюрни резби M5. Монтажът изисква изходен отвор за течността да е обърнат нагоре, за да се избегне въздушно запушване. Широко използван за микрохимичен трансфер на течности в полупроводникови и фотоволтаични линии, подаване на медицински биохимични реагенти, доставка на печатно мастило и лепило и прецизно дозиране на химикали за оборудване за пречистване на вода в околната среда.

SOLH VR3200/VR3201 механично пневматично-електрическо реле без захранване е напълно взаимозаменяемо със съответстващи модели SMC. Той преобразува сигнали за въздушно налягане в 1NO+1NC сигнали за сух контакт без външно захранване за блокировка на PLC, наблюдение на налягането и аларма за повреда, с регулируемо налягане на задействане, вариращо от 0,1 до 1,0MPa и вграден микропревключвател за високо натоварване. Предлагат се три варианта: VR3200 с отворена рамка за сухи контролни шкафове без прах; напълно запечатан IP44 устойчив на капки VR3201 за влажни и прашни машинни инструменти и производствени линии; CE-сертифициран VR3202 със специален заземяващ терминал за силни електромагнитни смущения и машини за износ. Оборудван със стандартен вход за въздух Rc1/8, месингово тяло на клапана, POM бутало, възвратна пружина от неръждаема стомана и уплътнение от NBR, той се използва широко за потвърждение на налягането при затягане на цилиндъра, обратна връзка за отрицателно налягане на вакуумния патронник, предупреждение за ниско налягане на основния въздушен източник и преобразуване на сигнала в експлозивни работилници без електронни сензори.

Пневматичният шумозаглушител от серията SOLH AN е напълно взаимозаменяем с еквивалентни SMC шумозаглушители, покриващ пълен диапазон от размери от M5 микро резба до Rc2" голям отвор, наличен във версии със синтерована смола, забавяща горенето и високотемпературен синтерован меден метал. Той постига 25~35dB(A) намаляване на шума. Двуслойната композитна структура ефективно потиска високоскоростни изпускателни удари от соленоидни клапани и цилиндри, блокират пръскането на маслена мъгла и поддържат ниско обратно налягане на изгорелите газове, без да забавят задвижките Гамата отговаря на електромагнитни клапани, цилиндри и централизирани изпускателни колектори, класифицирани в микро, средни и промишлени модели с голям отвор по капацитет на въздушния поток, с метрични, Rc, NPT и опции за свързване с натискане. Запушените сърцевини на шумозаглушителя могат да бъдат почистени чрез обратно издухване, служейки като основни аксесоари за намаляване на шума за околната среда за всички пневматични вериги.

Пневматичните манометри от серията SOLH G са предназначени за измерване на сгъстен въздух, разделени на тип G със задна резба за вграждане в панел и тип GA със странична резба за вграден тръбен монтаж. Размерите на циферблата варират от φ15 до φ63 с диапазони на измерване от 0,2~1,5MPa. Стандартната точност е ±3% FS, докато mini G15 и G27 достигат ±5% FS. L варианти, оборудвани с червено-зелени ограничителни пръстени, позволяват интуитивна визуална идентификация на състоянието на налягането; голям циферблат G53-L и G63-L гарантират ясни показания от големи разстояния. Резбите за свързване включват M5, R1/16, R1/8 и R1/4. Доставят се стандартни месингови фитинги, а чистите версии без мед и масла са по избор за полупроводникови газови вериги с висока чистота. Манометърът използва корпус от цинкова сплав/никелиран алуминий и прозорец от удароустойчив поликарбонат. Широко съчетани с електромагнитни клапани, регулатори и оборудване за автоматизация за наблюдение на въздушното налягане в реално време, всички размери са напълно взаимозаменяеми с внесени еквивалентни манометри.

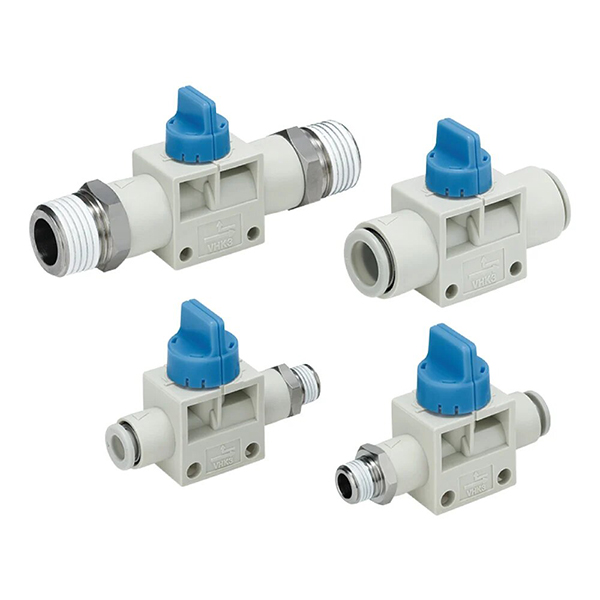

Ръчният вентил с копче SOLH VHK включва 2/2-пътни спирателни и 3/2-пътни видове освобождаване на налягането, напълно взаимозаменяеми с оригиналните SMC VHK вентили. Приемайки собствено разработено прецизно уплътнение на тарелката, огнеупорен PBT корпус и медна макара, той се произвежда масово автоматично с достатъчно точкови доставки. Той разполага с въртяща се работа на 90° с нисък въртящ момент и изобилие от конектори за натискане/резба. 3/2-посочната версия автоматично изпуска остатъчното налягане, широко разпространена за освобождаване на безопасността преди електромагнитни клапани, превключване на вакуумна верига и управление на въздуха на разклоненията в компактни миниатюрни пневматични системи.

SOLH 4F пневматичен крачен педален вентил приема интегриран корпус от лят под налягане алуминий и е напълно взаимозаменяем с еквивалентни модели на AirTAC. Изграден върху собствено разработена технология за двойно уплътняване на ауспуха, той се произвежда масово на автоматизирани поточни линии с достатъчно складови наличности на място и постоянни глобални доставки. Предлага се във версии със самовъзстановяване, самозаключване и защитна защита с IP54 устойчивост на прах и пръски, той контролира възвратно-постъпателното движение на двойнодействащи цилиндри широко за щамповане, занитване на приспособления и отстраняване на грешки на веригата на място. Високият въздушен поток осигурява бърза реакция, устойчивата на удар структура пасва на тежки и чести стъпки в промишлени работилници.
