Функции на входящ конектор (Upstream Jaws 3P 630A)
Това са основните електрически компоненти в R-Okken ниско напрежението, главно в главно
захранваща схема; Чрез работа с автобуса, изходящи гнезда и др., Входящият край
е свързан към горния край на превключвателя, за да реализира захранването на основната верига. Това е
също важна връзка в предаването на мощност, която свързва шината и вътрешната
схема на чекмеджето, осигуряване на подреденото разпределение на мощността в разпределението
система.

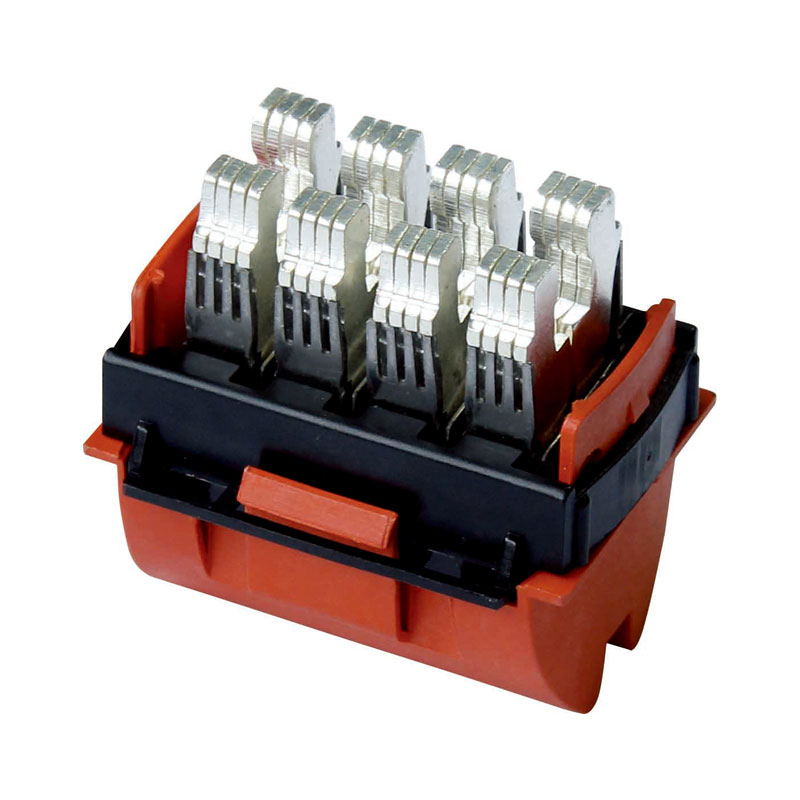

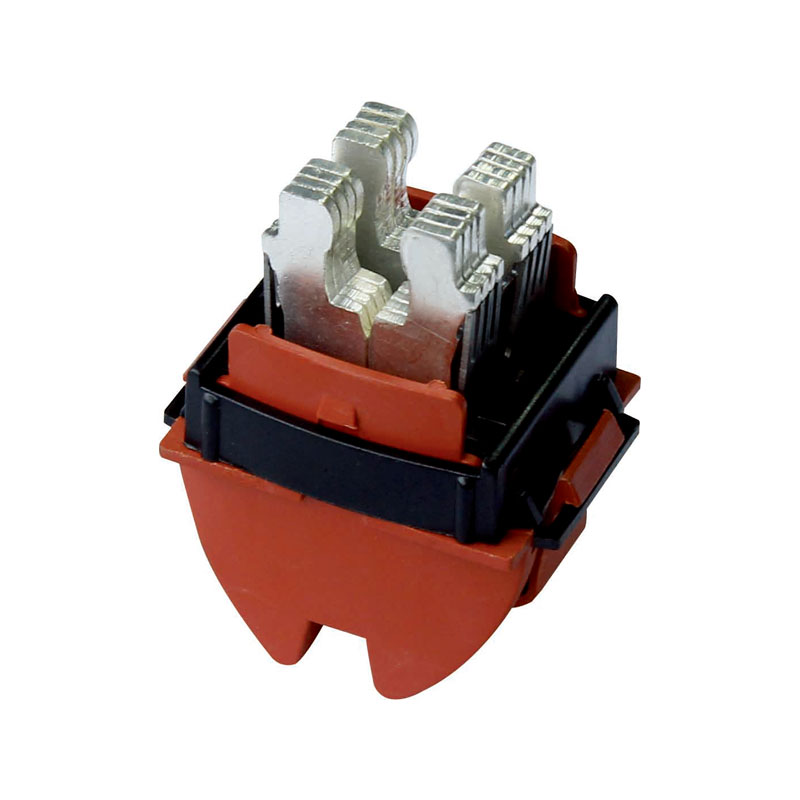

R-Okken входящ конектор (Upstream Jaws 3P 630A) Структурира дизайн като Belows
Проводим контакт: Изработен в мед със сребърно покритие, медта има отлично електрическо
и топлинна проводимост. Сребърното покритие допълнително подобрява електрическата проводимост и
намалява контактната съпротивление. Той също така подобрява способността за окисляване, намалява лошия контакт
причинени от окисляване и гарантира стабилен ток на предаване (630а).
Пружина: Прав пружинен лист е зададен между външната страна на проводимия лист за щепсела
и неподвижната скоба, образуваща натискаща сила между сдвоените проводими листове
За да се осигури добър контакт между щепсела и гнездото. И изработена от неръждаема стомана
които добра еластичност и проводимост.
Фиксирана скоба: Използва се за фиксиране на проводимия лист и пружинен лист на щепсела, осигурете
Механична поддръжка и позициониране и осигурете структурната стабилност на щепсела. Използва
Нов PA материал (полиамид) с висока точка на топене и отлична топлинна устойчивост, масло
съпротива и съпротива за стареене. Може да работи стабилно дълго време в комплекса
среда вътре в разпределителния шкаф (определена температура, възможно замърсяване на маслото,
и т.н.), а нивото на защита може да бъде адаптирано към различни сценарии (когато подобни щепсели
може да достигне до IP67, прахоустойчиво и водоустойчиво, специфичните детайли са обект на действителните
продукт).
Принципът на работа на шкафа за разпределение на ниско напрежение на Schneider Okken 3p 630a
Произведено от технологията на Richge е следната: цилиндричният щифт си сътрудничи с щепсела
Проводим лист за решаване на необходимостта от разширяването на проводимия лист и пружината
За да осигурите налягане при включване в шината. Двете работят заедно, за да
Намаляване на триенето на разширяването на конектора, избягвайки повреда на шината поради
Пролетното налягане по време на динамичния процес на включването, поставено в шината
(ефективен удар 10-12 мм); в статично състояние, уверете се, че контактното налягане на всеки набор от
Спрингс достига 75-95N, гарантирайки стабилността и надеждността на връзката и изработката
текущото предаване по -гладко.
