Контролен клапан

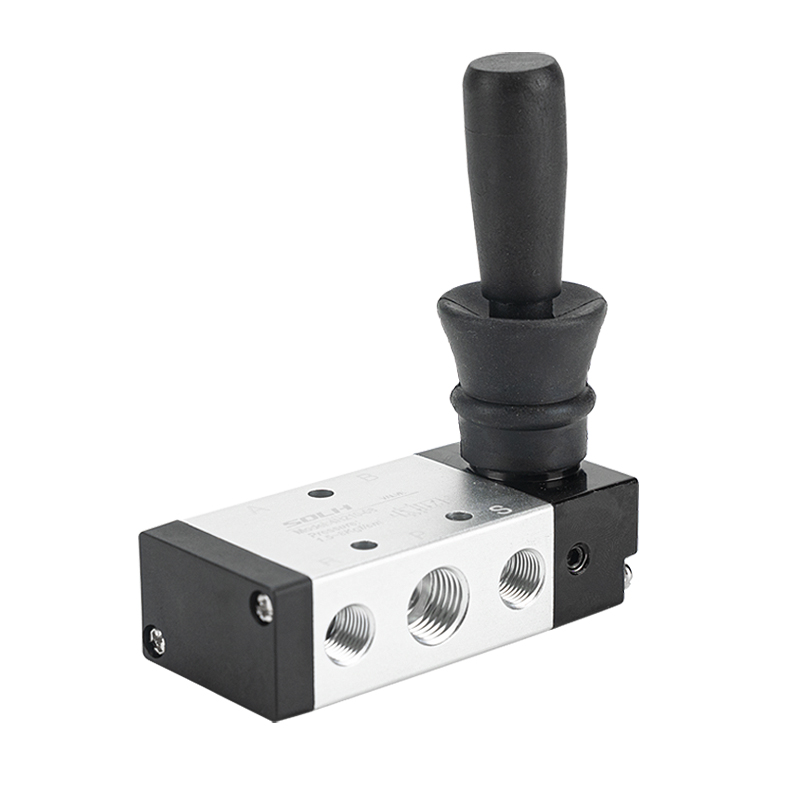

Ръчните управляващи клапани от серията SOLH 4H са разработени в съответствие с основните индустриални стандарти, покриващи 5/2-позиционни и 5/3-позиционни конфигурации. Управлявани само чрез ръчно манипулиране с лост без електромагнитни бобини или пневматични пилотни сигнали, тези ръчни вентили от тип макара са широко разпространени за пускане в експлоатация на оборудване на място, аварийно безопасно изключване и инхибиращо управление на двойнодействащи цилиндри. Конструиран с високоякостни корпуси от алуминиева сплав и прецизни възли на макари, две позициониращи структури са по избор: автоматично връщане на пружината и механично заключване на стоманена топка. Най-важното е, че монтажните размери са напълно съвместими с 4V електромагнитни вентили и 4A вентили с въздушно управление, което позволява директен обмен и гъвкаво превключване между електрически, пневматични и ръчни режими на управление в стандартните пневматични системи. Оформлението с пет порта отговаря на общите международни спецификации: P служи като основен вход за сгъстен въздух; Портове A и B се свързват с две кухини на двойнодействащи цилиндри, за да управляват движенията на удължаване и прибиране; R и S са изпускателни отвори, съвместими със стандартни шумозаглушители за намаляване на шума от изгорелите газове. За 5/2-позиционни модели, вариантите с връщане на пружината автоматично се връщат обратно, след като лостът бъде освободен, за да осигурят надеждна защита срещу неволни продължителни действия; самозаключващите се версии осигуряват позицията на макарата чрез позициониране на стоманена топка и остават заключени до ръчно превключване, идеални за дълготрайни фиксирани работни състояния. Всички модули с 5/3 позиции приемат двойно стабилно позициониране на топката с три конфигурируеми неутрални режима. Затворен център (Тип C) уплътнява всички портове за заключване на цилиндри и предотвратява падането на вертикално монтирани задвижващи механизми; Изпускателният център (Тип C) отваря A/B портове за освобождаване на налягането, позволявайки свободно плаване на цилиндъра по време на ръчно тестване; Центърът за налягане (Тип P) доставя сгъстен въздух към двата работни порта за синхронно затягане и регулиране на баланса на силата. Работейки с филтриран сгъстен въздух в рамките на 0,15~0,8 MPa при условия без смазване, вентилите работят стабилно при -20 ℃ до +70 ℃. Наличните спецификации варират от 4H200 до 4H400 с множество опции за резби. Лишени от електрически компоненти, вентилите се отличават с присъща устойчивост на експлозия без искри, много подходящи за запалими, прашни и високорискови производствени обекти. Те поддържат монтаж на панел и основна инсталация, често прилагани за ръчно пускане в експлоатация на производствена линия, аварийно прекъсване на пневматична верига, предпазни блокиращи контури и подмяна на автоматични контролни клапани при преоборудване.

Серията SOLH 3L с 3/2-пътни ръчно издърпващи насочващи клапани следват стандартните индустриални спецификации с нормално затворена (NC) структура по подразбиране, оборудвана с автоматично връщане на пружината. Управляван чрез праволинейно аксиално движение на ръкохватката за натискане и издърпване, този ръчен пневматичен вентил не изисква електрически части или пневматични задвижващи сигнали, което го прави присъщо безопасен ръчен превключващ компонент за пневматични вериги. Той е широко разпространен за задействане на цилиндър с едно действие, превключване за включване и изключване на веригата, инхибиращо пускане в експлоатация и системи за безопасно блокиране, особено идеален за отстраняване на грешки на място, аварийно изключване и предразположена към експлозия работна среда. Оформлението с три порта отговаря на универсалните индустриални стандарти: P за главен вход за сгъстен въздух, A за работещ изходен порт, свързващ еднодействащи цилиндри, и R за изпускателен порт, съвместим със стандартни шумозаглушители за намаляване на шума от отработените газове. При нормално освободено състояние вградената възвратна пружина притиска прецизната макара, за да запечата P входа; порт A се свързва с R за освобождаване на налягането, за да се поддържа затворено безопасно състояние. Ръчното издърпване на дръжката измества макарата, за да свърже портовете P и A за подаване на въздух за задвижване на движението на цилиндъра. Веднъж освободена, пружината незабавно нулира клапана, прекъсвайки всмукването на въздух и изпускайки остатъчното налягане, за да предотврати нежелана продължителна работа. Конструиран със здрави корпуси от алуминиева сплав и прецизни макари с ниско триене, вентилът поддържа работа без смазване със стабилно уплътняване. Четири степени на размер, вариращи от компактен 3L100 до тежък 3L400, покриват спецификациите на резбата M5, G1/8, G1/4, G3/8 и G1/2; Предлагат се опции за резби PT, NPT и G, за да задоволят глобалните изисквания за монтаж. Вентилът поддържа монтаж на панел и монтаж на основа, като споделя идентични инсталационни размери с въздушно управляваните вентили 3A за безпроблемен обмен между ръчни и пневматични режими на управление. Без никакви електрически компоненти, той осигурява работа без искри, подходяща за запалими, прашни и влажни работилници, обикновено използвана за ръчно затягане, управление на изхвърлящия цилиндър, безопасно блокиране при поддръжка на оборудването и комбинирани ръчно-пневматични логически системи за управление, съчетани с 3A пилотни клапани.

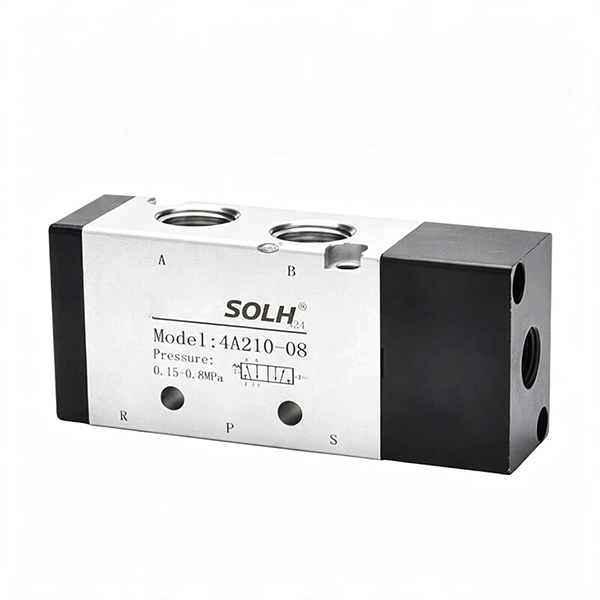

SOLH 4A серия 5/2-пътни и 5/3-пътни въздушно управлявани насочващи клапани са пълният пневматичен аналог на класическата серия електромагнитни електромагнитни клапани 4V. Задвижван изцяло от външни пневматични управляващи сигнали без намотки или електрически части вътре, този клапан постига присъща взривозащитена безопасност и служи като основен контролен блок за неелектрически пневматични вериги, опасни експлозивни зони и системи за блокиране на безопасността. Той приема високопрецизна конфигурация на макарата и здрави корпуси от алуминиева сплав, споделяйки идентични инсталационни размери и характеристики на потока със серията 4V за безпроблемна директна подмяна и надграждане между електрически задвижвани и изцяло пневматични схеми за управление. Стандартното оформление с пет порта следва универсалните индустриални спецификации: P за главния вход за подаване на въздух, A и B като работни портове, свързани с две камери от двойнодействащи цилиндри за регулиране на разширяване и прибиране, R и S като изпускателни отвори, съвместими със стандартни шумозаглушители за намаляване на работния шум. 5/2-посочната гама предоставя опции за единично пневматично управление и двойно пневматично управление. Единичните модели с въздушно управление се превключват при получаване на управляващи въздушни сигнали и автоматично се нулират чрез вградени пружини, след като управляващото налягане изчезне, за да осигурят безопасна защита. Вариантите с двоен въздушен контрол не разполагат с възвратни пружини и постоянно заключват текущата позиция на макарата, след като контролният въздух е изключен, поддържайки дълготрайно позициониране и задържане на налягането без продължително подаване на контролен въздух. 5/3-пътните версии са изключително двойно въздушно задвижвани с три избираеми неутрални конфигурации: затворен център (Тип C) уплътнява всички портове, за да заключи цилиндрите и да предотврати вертикално падане; изпускателен център (Тип E) вентилира A/B портовете към атмосферата за освобождаване на налягането и ръчно пускане в експлоатация; центърът на налягането (Тип P) подава сгъстен въздух към двата работни порта за синхронно затягане и регулиране на баланса на силата. Подходящ за филтриран сгъстен въздух в рамките на 0,15~0,8 MPa работно налягане, цялата серия поддържа работа без смазване и работи надеждно от -20 ℃ до +70 ℃. Широко прилаган в химически заводи, работилници за боядисване, минно дело и други среди с риск от експлозия, той си сътрудничи с механични клапани, ръчно управлявани клапани и въздушни пилотни клапани за изграждане на цялостни изцяло пневматични логически системи за управление на двойнодействащи цилиндри.

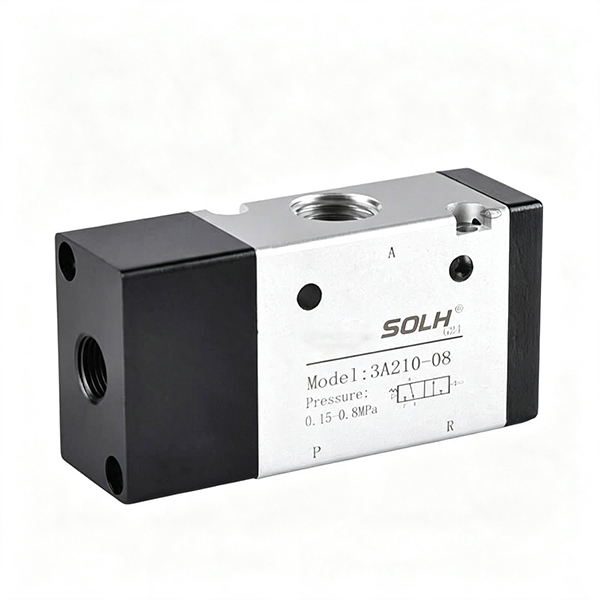

SOLH 3A серия 3/2-пътни външно въздушно управлявани насочващи клапани са произведени в съответствие с основните индустриални стандарти. Задвижвана изцяло от пневматичен входен сигнал без никакви електромагнитни намотки, тази серия е проектирана да управлява удължаването, прибирането и задържането на налягането на еднодействащи пневматични цилиндри. Той служи като критичен елемент за управление на безопасността за изцяло безелектрически пневматични вериги, опасни експлозивни атмосфери и безотказни индустриални машини. Стандартното оформление с три порта следва универсалните промишлени дефиниции: P за вход за основен източник на сгъстен въздух, A за работен изход, свързан директно към еднодействащи цилиндри, и R за изпускателен порт за освобождаване на налягането и бързо връщане на пружината. Налични са две конфигурации за управление. Моделите с единичен пневматичен контрол (3A×10) превключват при получаване на външни въздушни сигнали и автоматично се нулират чрез вградени пружини, след като управляващият въздушен сигнал бъде премахнат, за да се гарантира безопасно нулиране. Вариантите с двоен пневматичен контрол (3A × 20) приемат блокираща структура на макарата, като заключват постоянно позицията на клапана дори след като въздухът за управление е изключен, за да поддържа дългосрочно затягане и позициониране. Конструирани с корпуси на клапани от високоякостна алуминиева сплав и прецизно обработени макари, вентилите поддържат работа без масло под филтриран сгъстен въздух с прецизност на филтриране над 40 μm в рамките на диапазона на работното налягане от 0,15~0,8 MPa. Четириизмерните спецификации от миниатюрен 3A100 до тежък 3A400 с висок поток покриват резбови връзки M5 до G1/2, а NPT резбите са по избор за проекти в чужбина. Без вътрешни електрически части, вентилът се отличава с присъща експлозивна защита, идеално подходящ за запалими, прашни и влажни работни среди. Той поддържа произволно многоъглово монтиране и сглобяване на колектор за модулни клапанни банки, широко разпространени в механизми за затягане на детайли, пневматични системи за блокиране на безопасност и станции за дълготрайно позициониране.
