Контролен клапан

Компактният електромагнитен клапан с пилотно управление SOLH 7V включва пълни варианти с 5/2 и 5/3 пътя, обхващащи възвратна пружина с една намотка, блокиране с двойна намотка и три централни функции: централно затворено, централно изпускане, централно подаване на налягане. Той приема интегриран вътрешен централизиран изпускателен канал с около 30% по-висок капацитет на потока от традиционните клапани от серия 4V, включващ реакция на превключване ≤50ms и максимална работна честота до 5 Hz. Бобините с ултра ниска мощност генерират по-малко топлина за непрекъснато захранване, с консумация на постоянен ток 0,7 W и AC 1,1 VA. Предлага се пълноразмерна гама от M5 до 3/8", поддържаща както стандартни резбови портове, така и бързи фитинги за натискане. Вентилите могат да се инсталират поотделно или да се подреждат върху многостанционни алуминиеви колектори, за да се спести място в шкафа и да се опрости главният въздушен тръбопровод. Работното налягане варира от 0,15~0,8 MPa с работна температура -20℃~70℃. Корпус на клапана от лят под налягане алуминий осигурява дълъг експлоатационен живот на уплътнението, широко използван за превключване на посоката на цилиндрите и централизирано пневматично управление на всички автоматизирани производствени линии.

5-портов електромагнитен клапан с пилотно управление от серията SOLH SY е напълно взаимозаменяем със съответстващи SMC вентили, включително SY3000 mini, SY5000 средно масов, SY7000 голям и SY9000 изключително голям модели. Осигурява пълни опции за верига: 5/2 единична/двойна намотка и 5/3 трипозиционен със затворен център, централно изпускане и централно захранване с налягане. Стандартните 0,35 W намотки и опционалните 0,1 W енергоспестяващи намотки с изключително ниска мощност генерират малко топлина за непрекъснато захранване. Вътрешната пилотна версия работи 0,1~0,7 MPa, докато външната пилотна версия поддържа -100kPa вакуумна среда. Уплътнената макара достига до 200 милиона цикъла на превключване. Въздушните отвори са разположени отстрани, отгоре и отдолу за гъвкаво насочване на тръбите. Вентилите приемат щепселна щракваща конструкция, съвместима с SS5Y колекторни клапанни острови, позволяваща поддръжка на един вентил без разглобяване на цялата група, с IP65 щепселен съединител и IP67 оценка на основата на колектора. Оптимизираните вътрешни канали осигуряват около 80% по-висок поток в сравнение със старите клапани, а вградената пилотна филтърна мрежа предотвратява залепването на макарата от прах. Широко използван за превключване на посоката на цилиндър и централизирано пневматично управление в полупроводниково, автомобилно заваряване, опаковъчно и медицинско оборудване за автоматизация.

Серията SOLH 2S 2/2-пътни нормално затворени електромагнитни вентили за флуиди включват две пълни линии: директно действащи модели с малък отвор 030/050 и пилотно управлявани варианти с голям отвор 150~500, за автоматично управление на включване и изключване на чиста вода, сгъстен въздух, охлаждаща течност за рязане, смазочно масло и тръбопроводи за слабо корозивна течност. Версията с директно действие позволява стартиране при нулево налягане без ограничение на минималното диференциално налягане, разполага с компактен размер, универсална ориентация на монтаж и бързо превключване за милисекунди, идеална за приложения с микропоток с ниско налягане, като например охлаждане на машинен инструмент в една точка, 3C микро разклонения въздух/вода и мини почистващо оборудване. Пилотно управляваният тип изисква минимум 0,05 MPa разлика в налягането за пълно отваряне, осигурява ултра голям поток с бобини с ниска мощност и ниска топлина, подходящи за дренажни колектори на въздушни компресори, главни тръбопроводи за пръскаща вода и тръбопроводи за циркулираща вода с голям поток. Стандартните уплътнения от нитрилен каучук NBR са оборудвани с опционални устойчиви на киселина и гореща вода EPDM уплътнения за храни. Налични са множество международни стандарти за резби (PT/G/NPT) и глобални универсални напрежения на намотките (DC12/24V, AC24/110/220V), поддържани от DIN щепсел и опции за окабеляване с проводник. Термоустойчивите намотки позволяват дългосрочно непрекъснато захранване. Ръководство за избор: тип с директно действие за тръбопроводи със статично налягане под 0,05MPa и малък разклонителен поток; пилотно управлявана версия за главни колектори G1/2 и по-горе със стабилно високо налягане и голям циркулационен поток. EPDM уплътнението е задължително за гореща вода и хранителни среди.

SOLH 2W серия 2/2-пътен нормално затворен флуиден електромагнитен вентил с масивно месингово тяло включва модели 030/050 с директно действие с малък отвор и пилотно управлявани варианти 150~500 с голям отвор, предназначени за автоматично включване и изключване на контрол на чиста вода, сгъстен въздух, охлаждаща течност за рязане, смазочно масло и тръбопроводи за слабо корозивна течност. Версията с директно действие реализира стартиране при нулево диференциално налягане без ограничение на минималното работно налягане, разполага с компактен размер, универсална ориентация на монтаж и високочестотно превключване за милисекунди, идеален за разклонения с микропоток с ниско налягане, вакуумни спомагателни водни вериги и едноточково охлаждане за малки машинни инструменти. Пилотно управляваният тип изисква минимално диференциално налягане при стартиране от 0,05 MPa, осигурява ултра голям поток с бобини с ниска мощност и ниска температура, подходящи за главни дренажни линии на въздушен компресор, общи вериги за пръскане на вода и циркулационни тръбопроводи с висок поток за системи за пречистване на вода. Стандартните уплътнения от нитрилен каучук NBR са оборудвани с опционални устойчиви на топлина и киселини EPDM уплътнения за храни. Налични са множество международни стандарти за резби (PT/G/NPT) и напрежения на намотките в пълен диапазон (DC12/24V, AC24/110/220V), поддържани от DIN щепселни гнезда за окабеляване на шкафа и IP65 водоустойчиви проводници за влажно външно оборудване. Термоустойчивите намотки позволяват 24-часово непрекъснато захранване без прегаряне. Насоки за избор: изберете тип с директно действие за тръбопроводи със статично налягане под 0,05MPa и микро едноточков поток; изберете вариант с пилотно управление за главни колектори G1/2 и по-горе със стабилна голяма циркулация под високо налягане. EPDM уплътнението е задължително за гореща вода, пречистена вода и хранителни среди.

Ръчният вентил с копче SOLH VHK включва 2/2-пътни спирателни и 3/2-пътни видове освобождаване на налягането, напълно взаимозаменяеми с оригиналните SMC VHK вентили. Приемайки собствено разработено прецизно уплътнение на тарелката, огнеупорен PBT корпус и медна макара, той се произвежда масово автоматично с достатъчно точкови доставки. Той разполага с въртяща се работа на 90° с нисък въртящ момент и изобилие от конектори за натискане/резба. 3/2-посочната версия автоматично изпуска остатъчното налягане, широко разпространена за освобождаване на безопасността преди електромагнитни клапани, превключване на вакуумна верига и управление на въздуха на разклоненията в компактни миниатюрни пневматични системи.

SOLH 4F пневматичен крачен педален вентил приема интегриран корпус от лят под налягане алуминий и е напълно взаимозаменяем с еквивалентни модели на AirTAC. Изграден върху собствено разработена технология за двойно уплътняване на ауспуха, той се произвежда масово на автоматизирани поточни линии с достатъчно складови наличности на място и постоянни глобални доставки. Предлага се във версии със самовъзстановяване, самозаключване и защитна защита с IP54 устойчивост на прах и пръски, той контролира възвратно-постъпателното движение на двойнодействащи цилиндри широко за щамповане, занитване на приспособления и отстраняване на грешки на веригата на място. Високият въздушен поток осигурява бърза реакция, устойчивата на удар структура пасва на тежки и чести стъпки в промишлени работилници.

SOLH 3F пневматични крачни педални вентили, състоящи се от издръжлив лят алуминий 3F и олекотени пластмасови 3FM версии за директна подмяна на аналоговете на AirTAC. Подкрепени от собствено разработена технология за прецизно запечатване и автоматизирано масово производство, се поддържат достатъчни спот запаси с големи годишни доставки. Снабдени с режими на самовъзстановяване и заключване и защита IP54, те обслужват затягане на приспособления, еднодействащи цилиндри и вакуумно прекъсване, стабилно доставяни за клиенти за машинна обработка и автоматизация, устойчиви на износване за високочестотна работа в работилница под сгъстен въздух без смазка.

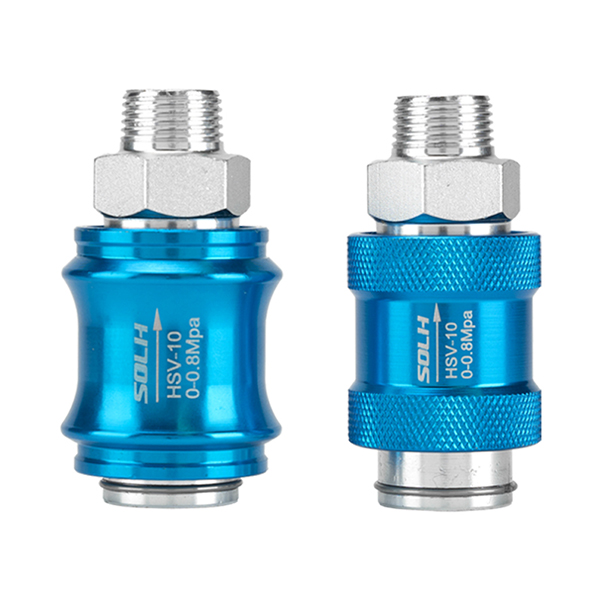

3/2-пътните ръчно плъзгащи се пневматични вентили от серията SOLH HSV приемат интегрирана интегрирана структура с втулка и издърпване, напълно съвместима със спецификациите на размерите на основната серия AirTAC HSV и взаимозаменяеми с еквивалентни вътрешни аналогове. Проектиран без възвратни пружини и оборудван с механично самозаключващо се позициониране, този клапан превключва въздушния поток чрез аксиално натискане и издърпване: натискането на ръкава напред свързва входния порт P и работния порт A за нормално подаване на въздух; издърпването назад изключва входящия въздух и автоматично свързва порт А с вградения R изпускателен порт за бързо обезвъздушаване на остатъчното налягане в задните тръбопроводи и задвижващи механизми. Той служи като специален ключ за безопасно изключване за пневматични разклонителни тръбопроводи и основен предпазен клапан за работа по поддръжката на оборудването. Конфигурирани са три стандартни порта: P за главен вход за сгъстен въздух, A за изход към пневматични компоненти надолу по веригата и вграден вграден R изпускателен порт, скрит вътре в тялото на клапана. Доставят се множество спецификации, покриващи размери на резбата G1/8 до G1, съчетани с три опции за оформление на резбата (SF единична вътрешна и единична външна резба, SS двойна външна резба, FF двойна вътрешна резба); PT конусна резба, G паралелна резба и NPT резба могат да се избират, за да отговарят на глобалните тръбопроводни стандарти. Конструиран с корпуси на клапани от твърдо анодизирана алуминиева сплав, макари против ръжда от неръждаема стомана и уплътнителни пръстени от нитрилен каучук с висока производителност, вентилът поддържа работа без смазване под филтриран сгъстен въздух в рамките на 0~1,0 MPa номинално работно налягане и издържа на изпитвателно налягане до 1,5 MPa. Работната сила на натискане и издърпване се контролира на 18~25 N за плавна работа, а механичната заключваща структура поддържа зададената позиция стабилно без отклоняване или изтичане на въздух, причинено от случайно докосване. За разлика от 4HV ротационни ръчни вентили, използвани за превключване напред/назад на двойнодействащи цилиндри, серията HSV е проектирана изключително за включване-изключване на тръбопровода и освобождаване на налягането. Може да се инсталира директно последователно във въздухопроводи без допълнителни монтажни основи, за да се спести място за монтаж. Широко използван за изолиране на подаването на въздух преди основен ремонт на оборудването, безопасно изключване на главната въздушна верига на инструментите за автоматизация, превключване на вакуумни тръбопроводи и независим контрол на въздушния източник на разклонения, той ефективно елиминира скритите опасности, причинени от остатъчното налягане по време на поддръжката и гарантира безопасност на работа на място.

SOLH M5 серия 5/2-пътни механични насочващи клапани с пружинно връщане приемат унифицирани интерфейси с фина резба M5×0,8 в цялата продуктова гама. Тези безспирални пневматични вентили превключват въздушните канали, разчитайки единствено на външна механична сила на задействане и автоматично се нулират чрез вградени пружини, след като външната сила бъде премахната. Те служат като основни миниатюрни компоненти за задействане на пневматичен сигнал, широко разпространени за позициониране на границата на хода на цилиндъра, предаване на обратна връзка на място и местно ръчно пневматично превключване на автоматизирано оборудване. Пълната серия обхваща две основни категории: механично задействани типове (бутало, ролков лост, еднопосочен валяк) и ръчно задвижвани типове (бутон, превключващ лост, авариен бутон за гъби, въртящ се бутон за заключване), напълно взаимозаменяеми по размери с основните механични клапани от серията AirTAC M5 за директна подмяна. Стандартното оформление с пет порта се състои от P основен вход за подаване на въздух, A/B работни портове, свързани с миниатюрни двойнодействащи цилиндри, и два отделни странични изпускателни порта R1/R2, запазени за инсталация на миниатюрен шумозаглушител за намаляване на шума от отработените газове и блокиране на проникването на външен прах. Приета е балансирана плъзгаща се макара, която е имунизирана срещу смущения от противоналягане на подаването на въздух; необходима е само лека външна сила за завършване на стабилно превключване на вентила с ултра-чувствителна реакция. Множество задействащи глави са по избор, за да се поберат в различни работни условия: право бутало M5B за откриване на твърдо позициониране на контакта, универсален ролков лост M5R, задействан от гърбици и прегради, еднопосочна ролка M5L за ограничение в една посока срещу неправилно функциониране и различни стилове на ръчни бутони и превключватели за ръчен контрол на място и аварийно изключване. Конструирани с корпуси на клапани от твърд анодизиран алуминий и устойчиви на износване уплътнения от нитрилен каучук NBR, вентилите поддържат работа без смазване под филтриран сгъстен въздух в рамките на 0,05~0,8 MPa, като могат да се похвалят със срок на експлоатация над 10 милиона цикъла на превключване. Предлагат се персонализирани многостанционни колекторни основи (серия M5M) за централизирано подаване на въздух и модулна интегрирана инсталация, заедно със съответстващи адаптери, микрозаглушители и бързи съединители. Отличавайки се от 3/2-пътните пилотни клапани S3, тази 5-портова серия M5 може директно да задвижва малки двойнодействащи цилиндри или да извежда пилотни сигнали за задействане на главни електромагнитни клапани. Типичните сценарии включват откриване на място на приспособлението за сглобяване, автоматично обръщане на хода на цилиндъра, ръчно отстраняване на грешки на място и задействане на малък пневматичен логически сигнал за автоматизация.
