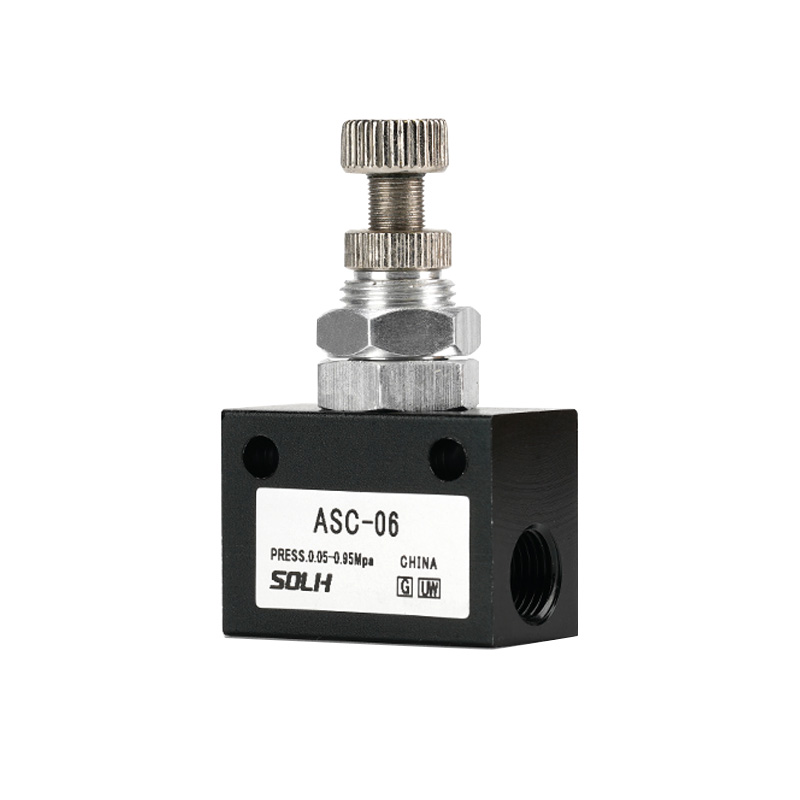

Еднопосочна дроселна клапа от серия ASC | Вграден пневматичен клапан за регулиране на скоростта от алуминиева сплав

Марка: SOLH от Richge Technology | Универсален стандартен пневматичен вентил за контрол на потока AirTAC

1. Преглед на продукта

     Серията SOLH ASC е aрентабилен вграден еднопосочен дроселов клапан от алуминиева сплав широко разпространени на китайския пневматичен пазар. Той разполага със същите основни пневматични функции като серията AS, но приема по-издръжлива линейна монтажна структура с резба и изцяло алуминиев квадратен корпус. Проектиран за стандартно регулиране на скоростта на цилиндъра, той реализира свободно всмукване на въздух напред и прецизен контрол на дроселирането на изпускателната тръба. С компактна структура, стабилно регулиране и универсални спецификации на резбата, това е основното икономично решение за контрол на скоростта за общи автоматизирани пневматични вериги.

2. Основна работна функция (принцип на дроселиране на отработените газове)

     Клапанът ASC следва стандарталогика за управление на дроселирането на изпускателната система, най-надеждният метод за регулиране на скоростта на пневматичния цилиндър:

     • Преден въздухозаборник (удължение на цилиндъра): Вграденият възвратен клапан се отваря напълно, позволявайки почти безпрепятствен прав въздушен поток с нулева загуба на поток, осигурявайки бързо и плавно действие на цилиндъра.

     • Обратно изпускане (прибиране на цилиндъра): Възвратният клапан се затваря автоматично. Отработеният въздух преминава през прецизния иглен клапан за регулируемо дроселиране, реализирайки точен контрол на скоростта на прибиране на цилиндъра.

      •Основно приложение: Прецизно регулиране на скоростта на удължаване или прибиране на двойнодействащи цилиндри; дроселирането от страна на изпускателната система е най-често използваният и стабилен пневматичен метод за регулиране на скоростта в индустриални сценарии.

3. Правила за кодиране на модел и спецификация на нишка

     Формат на кодиране: ASC [серия размери]-[калибър на резбата]+[суфикс на резбата]

  3.1 Определение за размер и калибър

     • 100 серия: 06 = G1/8 (PT1/8)

     • Серия 200: 08 = G1/4 (PT1/4) | Най-универсалният масов модел

     • Серия 300: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Суфикс на типа нишка

     • Празно: Стандартна PT конусна резба (по подразбиране)

     • G: Британски стандарт G паралелна резба

     • T: NPT американска стандартна конусна резба

4. Пълна серия стандартни спецификации и параметри на потока

5. Основни технически параметри

6. Структурни характеристики и инструкции за инсталиране

     • Интегрирано квадратно тяло от алуминиева сплав: Компактна и лека конструкция с висока структурна здравина, не се деформира лесно. Възприема вграден дизайн с пълна резба без вградени съединения за натискане, изискващи отделни тръбни фитинги за тръбна връзка, отличаващи се със силна съвместимост и висока издръжливост.

     • Ясна идентификация на посоката на потока: Стандартна стрелка за потока, отбелязана върху тялото на клапана, сочеща към страната на цилиндъра (посока на дроселиране на изпускателната тръба), за да се избегнат грешки при обратна инсталация и да се осигури правилна логика за регулиране на скоростта.

     • Заключваща се антивибрационна настройка: Снабден с горно копче за регулиране и контрагайка. След настройка на параметъра на скоростта, гайката може да бъде заключена, за да се предотврати отклонение на параметъра, причинено от вибрации на оборудването, поддържайки дългосрочна стабилна работа.

     • Всепосочна инсталация: Поддържа инсталация с произволен ъгъл без ограничение на посоката, като се адаптира към различни сложни среди с оформление на тръбопровода на място.

     • Чувствително и прецизно регулиране: Прецизната сърцевина на игления клапан осигурява плавно безстепенно регулиране на скоростта, като ефективно решава проблемите с трептенето на цилиндъра и нестабилната скорост.

7. Основна разлика в избора: ASC срещу AS Series

8. Ръководство за професионален подбор

     • Микро цилиндър и верига с малък поток: ИзберетеASC100-06 (G1/8), подходящ за цилиндри с малък диаметър φ12–φ20 и прецизно микро пневматично управление.

     • Стандартни обикновени цилиндри (най-универсални): ИзберетеASC200-08 (G1/4), съответстващи на конвенционалните цилиндри φ12–φ40, приложими за повечето автоматизирани производствени линии, оборудване за опаковане и затягане.

     • Цилиндър с голям отвор и голям дебит: ИзберетеASC300-10 (G3/8) /ASC300-15 (G1/2), за φ50 и по-високи цилиндри с голям диаметър и високоскоростни пневматични системи с голямо натоварване.

Резюме с едно изречение

     Серията SOLH ASC е универсален еднопосочен изпускателен дроселов клапан с резба от алуминиева сплав, включващ свободно всмукване и прецизно регулиране на скоростта на изпускане, заключваща се антивибрационна структура и рентабилна производителност. Това е предпочитаният икономичен клапан за регулиране на скоростта за възвратно-постъпателно движение на стандартен пневматичен цилиндър, широко съвместим с домашните пневматични системи AirTAC.
