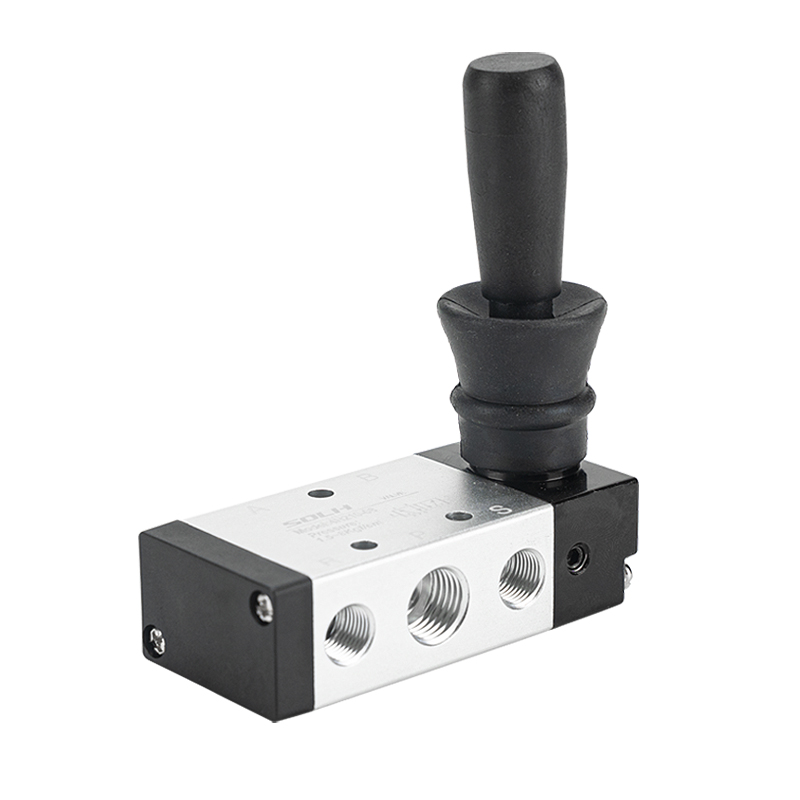

Серия 4H 5/2 и 5/3 пътен ръчен лостов вентил | Ръчно задвижван насочващ клапан

Марка: SOLH от Richge Technology | 5/2 5/3 пътен пневматичен клапан с ръчен лост за ръчно отстраняване на грешки и безопасно спиране

1. Общ преглед на продукта и основна структура

     Серията SOLH 4H е стандарт на AirTAC5/2 пътен и 5/3 пътен ръчен лостов насочващ клапан, известен също като ръчно задвижван макарен вентил. Той превключва пневматичните вериги само чрез ръчно управление на лоста без електрически или пневматични управляващи сигнали. Широко използван за ръчно отстраняване на грешки в оборудването, аварийно безопасно спиране и контрол на цилиндъра, той разполага с прецизна структура на макарата и издръжливо тяло от алуминиева сплав с двойни режими на позициониране на нулиране на пружината и заключване на стоманена топка. Напълно взаимозаменяем с 4V електромагнитни клапани и 4A пневматични клапани, той е универсален компонент за ръчно управление за стандартни пневматични системи.

  1.1 Стандартна дефиниция на 5-портов интерфейс

     • P порт: Главен входящ отвор за сгъстен въздух

     • A/B работещи портове: Двойни изходни портове за свързване на двойнодействащи цилиндри за управление на ходовете на удължаване и прибиране

     • R/S изпускателни портове: Изпускателни отвори за освобождаване на налягането, съвместими със стандартна инсталация на ауспуха за намаляване на шума

     • Режим на шофиране: Прав ръчен превключвател на лоста

     • Структурна характеристика: Високопрецизен тип макара, тяло от алуминиева сплав с висока якост, структура за позициониране на пружината / стоманена топка за стабилна работа

2. 5/2 пътен ръчен лостов вентил (две позиции)

  2.1 пружинен ръчен тип нулиране (4H210/310/410)

     • Принцип на работа: Превключете лоста, за да обърнете въздушната верига; лостът автоматично се нулира от силата на пружината след освобождаване на ръцете.

     • Основни характеристики: Незабавно нулиране с ръчно освобождаване, отлична производителност срещу неправилна работа и висока безопасност при работа.

     • Типичен модел: 4H210-08 (G1/4 порт, 5/2 ръчен клапан за нулиране на пружината)

  2.2 Тип ръчно заключване (4H210L/310L)

     • Принцип на работа: Снабден със самозаключваща се структура на лоста. Вентилът поддържа обърната позиция след превключване и се нуждае от ръчно нулиране, за да се върне.

     • Основни характеристики: Стабилно позициониране и дългосрочно задържане на позиция, ефективно предотвратяване на случайно докосване и неправилна работа, подходящо за продължителни работни условия.

     • Типичен модел: 4H210L-08 (G1/4 порт, 5/2 пътен заключващ ръчен вентил)

3. 5/3 пътен ръчен лостов вентил (три позиции)

  5/3-пътните ръчни вентили от сериите 4H230/330/430 приемат дизайн за позициониране на двойна стабилна стоманена топка, с три професионални функции за средна позиция, за да отговорят на усъвършенстваните изисквания за пневматично управление.

     • Затворен център (тип C): Напълно затворен в средно положение. Осъществява заключване на цилиндъра, задържане на налягането и защита срещу падане за окачени и вертикални станции.Типичен модел: 4H230C-08

     • Изпускателен център (тип E): A/B работните портове комуникират с изпускателните отвори в средна позиция. Системата напълно освобождава налягането, позволявайки свободно плаване на цилиндъра, ръчно отстраняване на грешки в оборудването и защита на безопасността.Типичен модел: 4H230E-08

     • Център на налягане (тип P): P входът за въздух комуникира с A/B портовете в средна позиция, преобразувайки двойнодействащия цилиндър в еднодействащ изход за синхронно затягане и контрол на баланса на силата.Типичен модел: 4H230P-08

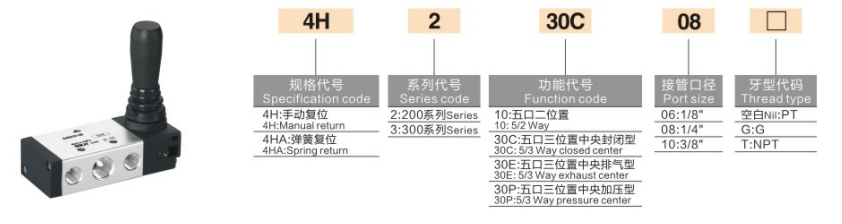

4. Правила за кодиране на стандартен модел и общи модели

 1. Логика на кодиране: 4H [Код на размера] [Код на функцията] - [Размер на порта]

  2. Основни общи модели

     • 4H210-08: 5/2 посочен пружинен ресет, универсален ръчен клапан G1/4 порт

     • 4H210L-08: 5/2 начин самозаключващ се тип за дългосрочно задържане на позиция

     • 4H230C-08: 5/3 посока затворен център, цилиндър за задържане на налягането и заключващ модел

     • 4H310-10: 5/2 посока за нулиране на пружината, G3/8 ръчен контролен клапан с голям поток

5. Универсални основни технически параметри

6. Основни предимства на продукта

     • Чисто ръчно взривозащитено представяне на безопасността: Не са необходими електрически компоненти и захранване, нулев риск от искра. Перфектно подходящ за отстраняване на грешки в оборудването, аварийно спиране и ръчно управление в запалими, експлозивни и прашни среди.

     • Двойни режими на позициониране за пълни сценарии: Пружинен тип нулиране за незабавно безопасно нулиране и предотвратяване на неправилна работа; тип заключване за дълготрайно задържане на стабилна позиция, покриващ краткотрайни джогинг и продължителни работни условия.

     • Гъвкави трипозиционни средни функции: Оборудван с C/E/P три средни режима за реализиране на заключване на цилиндъра и задържане на налягането, безопасно освобождаване на налягането в системата и синхронен контрол на баланса на затягане.

     • Гъвкав и универсален монтаж: Поддържа монтаж на панел и монтаж на основа с многоъгълна фиксирана инсталация. Напълно универсален и взаимозаменяем с 4V електрически контролни вентили и 4A пневматични контролни вентили в размерите на монтажа.

     • Стабилна и издръжлива работа: Прецизното съвпадение на шпулата и структурата за позициониране на стоманената топка гарантират ясно усещане за ръката, ясно обръщане, ниско триене и дълъг експлоатационен живот.

7. Типични сценарии за приложение

     • Ръчно отстраняване на грешки, бърза работа и контрол на безопасността при поддръжка на двойнодействащи цилиндри

     • Блокировка на защитните врати и пневматични вериги за аварийно спиране, ръчно управление за взривозащитени зони

     • Ръчно реверсивно управление за неенергетично оборудване и автоматизирани производствени линии

     • Подмяна на място и отстраняване на грешки на 4V електромагнитни вентили и 4A пневматични вентили за гъвкаво превключване на електрически/пневматични/ръчни режими на управление

Резюме с едно изречение

     Серията SOLH 4H е универсален 5/2 и 5/3 пътен ръчен лостов вентил с нулиране/заключване на двойно позициониране и C/E/P три средни функции. Отличаващ се с чисто ръчно безопасно управление и 4V/4A пълна взаимозаменяемост, това е стандартният ръчно управляван вентил за ръчно отстраняване на грешки на пневматична система и безопасно аварийно спиране.
