Контролен клапан

Серия SOLH VCH400 (VCH410) пилотно управляван 3-портов тарелков електромагнитен клапан е персонализиран за газопроводи със средно и високо налягане с максимално работно налягане до 5,0 MPa. Оборудван с полиуретанови еластични уплътнения за високо налягане и ISO G резби с голям размер (G1/2, G3/4, G1), той осигурява висок капацитет на потока и ≤±2ms отклонение на реакцията, с изключителна устойчивост на вибрации и удари и експлоатационен живот от 10 милиона цикъла. Защитната от капки структура достига еквивалентна защита IP65; версията NC автоматично обезвъздушава при загуба на мощност, идеална за вериги за зареждане с високо налягане, вентилация и преобразуване на налягането и идеално съчетана с регулатори за високо налягане SOLH VCHR. Приложимо само за чист сух сгъстен въздух и инертен газ. Монтирането на намотка надолу е забранено и е необходимо периодично задействане, за да се избегне залепването на тарелката. Той служи като надежден контролен компонент за промишлено зареждане с въздух под високо налягане и вентилационно оборудване.

Версия 1｜Дълго копие на официалната страница на продукта (фокусирано върху SEO, ~290 думи за страница с подробности за независим уебсайт) SOLH 2V серия 2/2-пътни месингови флуидни електромагнитни вентили са универсални електромагнитни спирачно-изключващи клапани, проектирани за универсален контрол на сгъстен въздух, промишлена вода и смазочни масла, налични в две зрели структурни конфигурации: директно действащ 2V025 и пилотно управлявани с диафрагма 2V130 & 2V250 варианти. Конструиран със здрави ковани месингови вентилни тела, съчетани с високоефективни уплътнителни елементи, тази гама осигурява надеждна производителност на превключване, покриваща стартиране при нулево налягане и регулиране на тръбопровод с висок поток. Компактният модел с директно действие 2V025 използва директна електромагнитна задвижваща структура, която позволява нормално отваряне при 0MPa нулева разлика в налягането. Оборудван с устойчиви на износване уплътнения от флуорен каучук VITON, той издържа на слаба корозивна среда и се адаптира перфектно към тръбопроводи с ниско налягане, вакуумни контури и оборудване за пръскане и охлаждане с микропоток. Пилотно управляваните 2V130 и 2V250 разчитат на средна разлика в налягането, за да задвижат диафрагмата, като се отличават със забележителен голям капацитет на потока и ниска консумация на енергия на намотката; те изискват минимално начално налягане от 0,05MPa и използват уплътнения от NBR нитрилен каучук, идеални за конвенционални тръбопроводи за вода и сгъстен въздух. Всички версии приемат изолирани намотки от клас B със защита от проникване IP65 и бърз отговор на превключване в рамките на 0,05 секунди. Множество опции за окабеляване (DIN гнездо, летящи проводници, гнезда за светлинни индикатори) и изобилие от спецификации на резбата, вариращи от G1/8 до G1 инча, поддържат гъвкав монтаж на място. Широко разпространена във вакуумно управление, водни кръгове за охлаждане на оборудването, автоматично подаване на вода на котли, всмукване на вода от въздушен компресор и прекъсване на главния тръбопровод газ-течност, серията SOLH 2V предлага икономични, стабилни общи решения за превключване на флуиди за флуидни вериги за промишлена автоматизация с пълен спектър.

SOLH 2P серия мини 2/2-посочни директно действащи нормално затворени електромагнитни клапани приемат корпуси на клапани от инженерна пластмаса с висока якост PA66, специално проектирани за евтино автоматично превключване на малък поток на сгъстен въздух, чиста вода и смазочно масло с нисък вискозитет. Отличаващ се с истинска производителност при стартиране при нулево налягане, вентилът може да се отвори нормално при разлика в налягането от 0MPa, като ефективно нарушава зависимостта от налягането на пилотно управляваните електромагнитни клапани. Тази серия приема зряла директна електромагнитна управляваща структура. В състояние на изключено захранване вградената пружина за нулиране плътно притиска ядрото на клапана, за да поддържа напълно затворено състояние; когато се захранва, електромагнитното привличане повдига сърцевината на клапана бързо, за да проведе тръбопровода, като цялото действие на превключване завършва в рамките на 0,05 s за ултра-бърза реакция. Стандартната конфигурация използва устойчиви на износване уплътнения от флуорокаучук VITON с изключителна устойчивост на масло, вода и леки корозивни среди; Уплътнението от нитрилен каучук NBR се предлага като допълнителна замяна в зависимост от работните условия. Бобината достига степен на защита от прах и вода IP65 с изолация от клас B, способна на стабилна непрекъсната работа във влажна работна среда. С фиксиран отвор за поток φ2,5 mm и CV стойност от 0,23, две основни спецификации на резбата G1/8 и G1/4 са налични, съчетани с разнообразни опции за окабеляване, включително стандартен DIN гнездо, летящи проводници и гнезда за светлинни индикатори, заедно с универсални опции за AC/DC напрежение за посрещане на глобалните съвпадащи изисквания. Лекият компактен контур е подходящ за монтаж в компактни модули на оборудването. Той се използва широко в контрола на въздушния източник на вакуум генератор, превключване на подаването на въздух с малък цилиндър, водни контури за микроохлаждане на оборудване, автоматично пръскане, автоматичен дренаж на въздушен компресор и малки системи за овлажняване, служейки като рентабилна миниатюрна алтернатива за управление на течности на месинговите клапани от серия 2V.

3/2-пътните пневматични електромагнитни насочващи клапани от серията SOLH 3V са проектирани както с директно действащи, така и с пилотно управлявани структури, специално направени за задвижване на еднодействащи цилиндри с възвратна пружина и превключване на вакуумни пневматични вериги. Предлага се в нормално затворени (NC) и нормално отворени (NO) конфигурации, тази серия приема корпуси на вентили с висока якост и леки алуминиеви сплави с компактно оформление, бърза реакция и степен на прахо- и водоустойчива защита IP65, действащи като стандартен основен контролен компонент за малки и средни пневматични системи за автоматизация. Оформлението на порта следва универсалните индустриални стандарти: P за главен вход за въздух, A за изпълнение на работен порт, свързващ цилиндри или вакуумни смукатели, R за изпускателен порт, съчетан със заглушители за намаляване на работния шум. Вариантите с директно действие 3V1 и 3V2 поддържат надеждно стартиране при нулево налягане в рамките на 0~0,8 MPa с реакция на превключване под 0,05s, идеално подходящи за газопроводи с ниско налягане и сценарии за управление на вакуум с отрицателно налягане. Серията 3V100/3V200/3V300 с пилотно управление се отличава с по-голям капацитет на потока и по-ниска консумация на енергия на бобината, изискваща минимално входно налягане от 0,15 MPa за стабилно превключване, за да задоволи конвенционалните пневматични контури с голям поток. Оборудван с бутон за ръчно управление в стил на напръстник за удобно отстраняване на грешки на място по време на монтаж и поддръжка, цялата серия поддържа работа без масло със стабилно уплътняване. Множество спецификации на резби, включително M5, G1/8, G1/4 и G3/8, са по избор, съчетани с основни глобални AC и DC напрежения и два режима на окабеляване на DIN гнездо и летящи проводници. Той може директно да замени традиционните 3A въздушни пилотни клапани и 3L ръчни изтеглящи клапани без структурни модификации, широко разпространени в механизми за затягане на детайла, превключване на вакуумна адсорбция, пневматична блокировъчна защита и инхибиращо управление на малки задвижващи механизми.

Серията пилотно управлявани пневматични насочващи клапани SOLH 4V са масови промишлени пневматични компоненти, покриващи 5/2-пътни двупозиционни и 5/3-пътни трипозиционни конфигурации, специално оптимизирани за задвижване на възвратно-постъпателно движение, позициониране в средата на хода и задържане на налягането на двойнодействащи пневматични цилиндри. Възприемайки сърцевина на макара с висока прецизност и вградена пилотна задействаща структура, тази серия се характеризира с ниско съпротивление на триене, чувствително превключване и ниска консумация на енергия на бобина, широко разпространени в автоматизирани поточни линии, опаковъчни машини, позициониращи приспособления и общи пневматични трансмисионни системи. Оформлението с пет порта отговаря на универсалните индустриални стандарти: P служи като основен вход за подаване на въздух; A и B са два отвора за изпълнение, свързани към предната и задната камери на двойнодействащи цилиндри за управление на удължаване и прибиране; R и S са изпускателни отвори, конфигурирани със заглушители за намаляване на шума при работа. 5/2-пътният тип включва варианти за електрическо управление с една намотка и електрическо управление с двойна намотка. Вентилите с едно електрическо управление разчитат на нулиране на пружината, за да се върнат автоматично при спиране на захранването, идеално за конвенционални възвратно-постъпателни действия и приложения за безопасно нулиране. Вентилите с двойно електрическо управление притежават памет за позициониране без пружини, като заключват стабилно текущото положение на цилиндъра след изключване на захранването за дългосрочно позициониране и задържане на налягането. 5/3-посочната трипозиционна версия осигурява три опционални неутрални режима: затворен център (Тип C) заключва всички портове за заключване на цилиндричното окачване и защита срещу изпускане; изпускателен център (Тип E) свързва A/B портове с изпускателни канали за освобождаване на налягането и свободно плаване по време на ръчно пускане в експлоатация; център на налягането (Тип P) подава сгъстен въздух към двата работни порта за двупосочно балансирано затягане. Наличните спецификации варират от 4V110 до 4V410 с размери на резбата M5, G1/8, G1/4, G3/8 и G1/2. Оборудван с IP65 прахоустойчиви и водоустойчиви намотки, поддържащи основни AC и DC напрежения, цялата серия поддържа работа без масло и се предлага с бутон за ръчно управление за удобно тестване и поддръжка на място. Това е универсалният стандартен насочващ вентил за масова индустриална пневматична автоматизация.

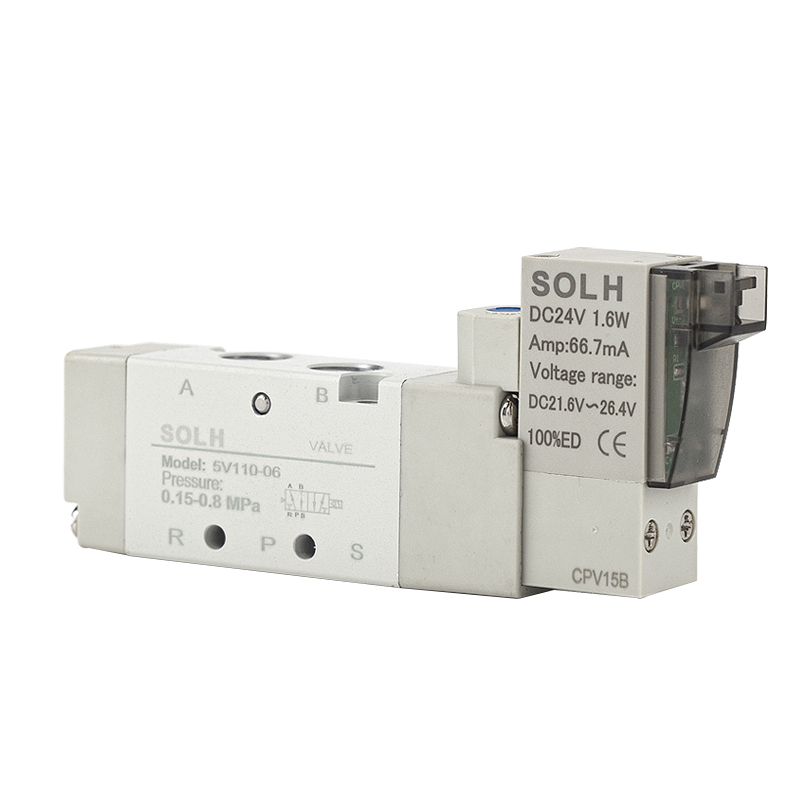

SOLH 5V серия 5/2 и 5/3 пътен пневматичен соленоиден вентил, напълно взаимозаменяем с AirTAC 5V серия. Бобина с ниска мощност от 0,9 W, продължителност на живота от 30 милиона цикъла, високочестотна характеристика ≤0,05 s, рейтинг IP65 с чист вътрешен пилотен изпускател. Предлага се в единично/двойно електрическо управление и 3 позиционни C/E/P средни функции, идеални за двойнодействащи цилиндри, електроника, хранително-медицинско чисто оборудване за автоматизация.

Компактният електромагнитен клапан с пилотно управление SOLH 7V включва пълни варианти с 5/2 и 5/3 пътя, обхващащи възвратна пружина с една намотка, блокиране с двойна намотка и три централни функции: централно затворено, централно изпускане, централно подаване на налягане. Той приема интегриран вътрешен централизиран изпускателен канал с около 30% по-висок капацитет на потока от традиционните клапани от серия 4V, включващ реакция на превключване ≤50ms и максимална работна честота до 5 Hz. Бобините с ултра ниска мощност генерират по-малко топлина за непрекъснато захранване, с консумация на постоянен ток 0,7 W и AC 1,1 VA. Предлага се пълноразмерна гама от M5 до 3/8", поддържаща както стандартни резбови портове, така и бързи фитинги за натискане. Вентилите могат да се инсталират поотделно или да се подреждат върху многостанционни алуминиеви колектори, за да се спести място в шкафа и да се опрости главният въздушен тръбопровод. Работното налягане варира от 0,15~0,8 MPa с работна температура -20℃~70℃. Корпус на клапана от лят под налягане алуминий осигурява дълъг експлоатационен живот на уплътнението, широко използван за превключване на посоката на цилиндрите и централизирано пневматично управление на всички автоматизирани производствени линии.

5-портов електромагнитен клапан с пилотно управление от серията SOLH SY е напълно взаимозаменяем със съответстващи SMC вентили, включително SY3000 mini, SY5000 средно масов, SY7000 голям и SY9000 изключително голям модели. Осигурява пълни опции за верига: 5/2 единична/двойна намотка и 5/3 трипозиционен със затворен център, централно изпускане и централно захранване с налягане. Стандартните 0,35 W намотки и опционалните 0,1 W енергоспестяващи намотки с изключително ниска мощност генерират малко топлина за непрекъснато захранване. Вътрешната пилотна версия работи 0,1~0,7 MPa, докато външната пилотна версия поддържа -100kPa вакуумна среда. Уплътнената макара достига до 200 милиона цикъла на превключване. Въздушните отвори са разположени отстрани, отгоре и отдолу за гъвкаво насочване на тръбите. Вентилите приемат щепселна щракваща конструкция, съвместима с SS5Y колекторни клапанни острови, позволяваща поддръжка на един вентил без разглобяване на цялата група, с IP65 щепселен съединител и IP67 оценка на основата на колектора. Оптимизираните вътрешни канали осигуряват около 80% по-висок поток в сравнение със старите клапани, а вградената пилотна филтърна мрежа предотвратява залепването на макарата от прах. Широко използван за превключване на посоката на цилиндър и централизирано пневматично управление в полупроводниково, автомобилно заваряване, опаковъчно и медицинско оборудване за автоматизация.

5/2-пътните електромагнитни клапани от серията пластини SOLH 4M отговарят стриктно на международните стандарти за монтаж NAMUR, специално създадени за директен монтаж върху пневматични задвижващи механизми, задвижващи сферични кранове и дроселни клапи. Интегрираната долна основа се предлага с предварително вградени въздушни канали P, A, B, R1 и R2, позволяващи безпроблемно свързване с въздушни кухини на задвижването без външни тръби за A/B работни портове. Това рационализирано оформление драстично намалява работното натоварване на оформлението на тръбопровода и потенциалните точки на изтичане на въздух в сравнение с конвенционалните свързани към тръбите 4V серии електромагнитни клапани. Тази гама използва вътрешна конструкция на пилотна макара с работа без масло, предлага се в конфигурации с едноспирална пружина за нулиране (4M×10) и двойна намотка с памет (4M×20), покриващи три степени на размер: 4M100, масов 4M200 и висок поток 4M300. Вариантите с единично електрическо управление автоматично се нулират при напрежение на пружината, след като захранването бъде изключено за сценарии за безопасно нулиране, докато версиите с двойно електрическо управление запазват позицията си на превключване стабилно след прекъсване на захранването, за да поддържат състоянието на отваряне/затваряне на клапана за дългосрочно заключване на тръбопровода. Всеки модул е ​​снабден със странично монтиран бутон за ръчно управление за удобно офлайн пускане в експлоатация и тестване за поддръжка. Бобините поддържат широко използвани глобални AC/DC напрежения с IP65 прахоустойчива и водоустойчива защита срещу проникване, подходящи за строги условия на работа при пречистване на вода, химически тръбопроводи и общо индустриално превключване на течности. Серията е съвместима по размери с основите на колекторите, споделени с еквивалентната серия 4V, като поддържа самостоятелна инсталация на задвижващ механизъм или централизиран монтаж на клапанен остров чрез многостанционни колектори. Със сертифициран стандартен интерфейс NAMUR, взаимозаменяем с основната серия Airtac 4M, той служи като специален съгласуван контролен компонент за автоматизирано регулиране на включване и изключване на задвижващи механизми на пневматични сферични и дроселни клапи.
