Серия 3F / 3FM 3/2 пътен вентил с крачен педал | Нормално затворен пневматичен крачен клапан с директно действие

Марка: SOLH от Richge Technology | Пълен съвместим заместител за крачен клапан AirTAC 3F / 3FM

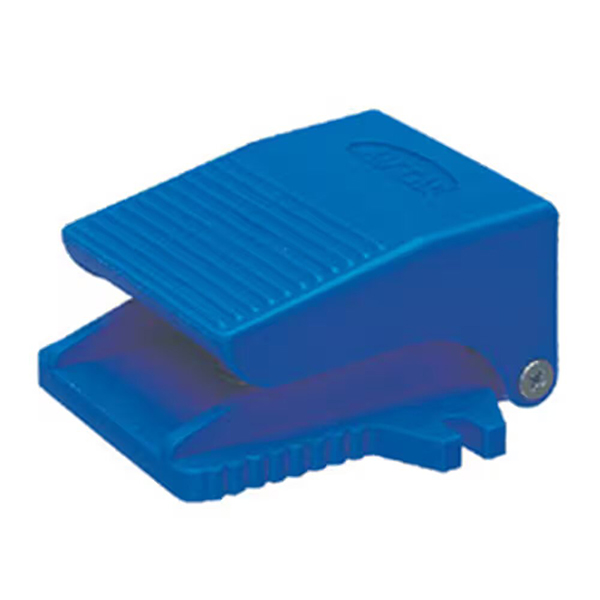

1. Преглед на продукта

     Сериите SOLH 3F и 3FM са3/2 пътни директно действащи нормално затворени пневматични педални вентили, напълно съвместими и взаимозаменяеми с оригиналните модели AirTAC 3F210 и 3FM210. 3F210 приема здрав корпус от лят под налягане алуминий, докато 3FM210 разполага с лека мини пластмасова структура. И двете серии приемат вграден дизайн на ауспуха със стандартна логика на въздушния порт P/A/R. Служейки като пневматични превключващи устройства със свободни ръце, те се използват широко за управление на цилиндър с едно действие, прекъсване на вакуума, ръчно включване и изключване на въздушната верига, щамповане и контрол на затягането на приспособленията.

  1.1 Основна логика и принцип на работа на Air Port

     • Определение на въздушното пристанище: P (вход за въздух), A (работен изход), R (вграден изпускателен отвор)

     • Нормално затворено състояние (освободен педал): P вход затворен, порт A комуникира с R изпускателен порт за незабавно освобождаване на остатъчното налягане в цилиндъра

     • Работно състояние (натиснат педал): P-A веригата се отваря за подаване на въздух, R изпускателният порт е затворен за поддържане на налягането

     • Заключваща функция (L суфикс): Снабден със заключваща се структура. Натиснете веднъж, за да заключите педала за непрекъснато подаване на въздух; натиснете отново, за да отключите и нулирате освобождаването на налягането

     • Стандартна функция: Не-L моделите са тип незабавно самовъзстановяване, автоматично прекъсване на въздуха и освобождаване на налягането след освобождаване на крака

2. Правила и дефиниция за кодиране на модела

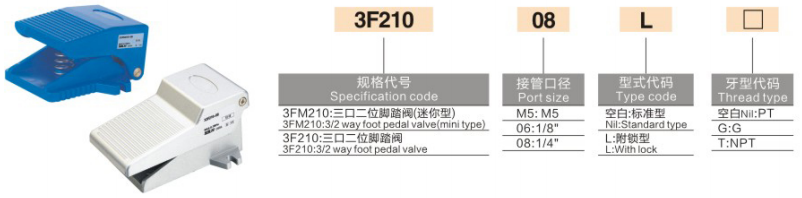

     Логика на кодиране: 3(F/FM)210 - [Размер на порта] [L заключване] - [Тип резба]

  2.1 Определение на корпуса на серията

     • 3F210: Стандартен тежкотоварен корпус от алуминиева сплав 3/2 пътен крачен клапан

     • 3FM210: Мини лек пластмасов крачен кран, компактен размер за монтаж в тясно пространство

  2.2 Спецификация на размера на порта

     • M5: M5 × 0,8 фина резба (ексклузивно за 3FM мини модел, микро управление на въздуха)

     • 06: стандартна резба G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) основна универсална спецификация за индустриални инструменти

  2.3 Функция и суфикс на нишка

     • L суфикс: Със самозаключваща се структура за продължително задържане на налягането

     • Не Л: Тип незабавно саморестартиране, автоматично освобождаване на налягането след освобождаване на педала

     • Тип резба: Празно = PT конусна резба; G=британска стандартна паралелна резба; T=NPT американска конусна резба

     Примерен модел: 3F210-08L | G1/4 порт крачен кран от алуминиева сплав със самозаключваща се функция; 3FM210-M5 | Резба M5 мини пластмасов микрокрачен вентил

  2.4 Сравнителна таблица на пълна серия спецификации

3. Основни технически параметри

4. Разграничение при избора: Алуминиева серия 3F срещу мини пластмасова серия 3FM

5. Функционално разграничение: Самовъзстановяване срещу Самозаключване

     • Не-L тип незабавно самонулиране: Педалът се връща автоматично след освобождаване на крака, като прекъсва подаването на въздух и освобождава налягането от порт А. Това е най-често срещаният тип за сценарии за джогинг и периодично управление.

     • L суфикс самозаключващ се тип: Натиснете веднъж, за да заключите педала за непрекъснато подаване на въздух и задържане на налягането; натиснете отново, за да отключите и освободите остатъчното налягане. Специално проектиран за пневматични вериги, поддържащи дълго време налягане.

6. Замяна и типични приложения

  6.1 Съвместима подмяна

     Серията SOLH 3F/3FM напълно замества оригиналната серия AirTAC 3F210/3FM210 и еквивалентните модели на вътрешния пазар Xinchang/SOLIH и може директно да надстрои и замени старите крачни крачни клапани FV320 с перфектна размерна и функционална съвместимост.

 6.2 Типични сценарии за приложение

     • Крачно управление на цилиндър с едно действие: Източник на въздух → крачен клапан 3F → еднодействащ цилиндър; цилиндърът автоматично се връща и освобождава налягането, когато педалът бъде освободен, реализирайки безопасна периодична работа.

     • Вакуумна вендуза за освобождаване на налягането: Стъпка за подаване на въздух за прекъсване на вакуума; освободете педала, за да изпуснете въздуха и да премахнете силата на задържане на вендузата за бързо освобождаване на детайла.

     • Контрол на промишлената обработка: Ръчно превключване на крака за малки машини за щамповане, мелници и пневматични системи за затягане на приспособления, освобождаващи ръце за ефективна работа.

Резюме с едно изречение

     Серията SOLH 3F/3FM 3/2-посочни нормално затворени крачни педални вентили включват тежкотоварни алуминиеви самовъзстановяващи се/самозаключващи се модели и мини леки пластмасови модели. Отличаващи се с IP54 защита от прах и пръски, работа без смазка и пълна съвместимост с AirTAC, те са стандартните пневматични превключващи вентили със свободни ръце за управление на цилиндър, вакуумно прекъсване и работа с индустриални инструменти.
