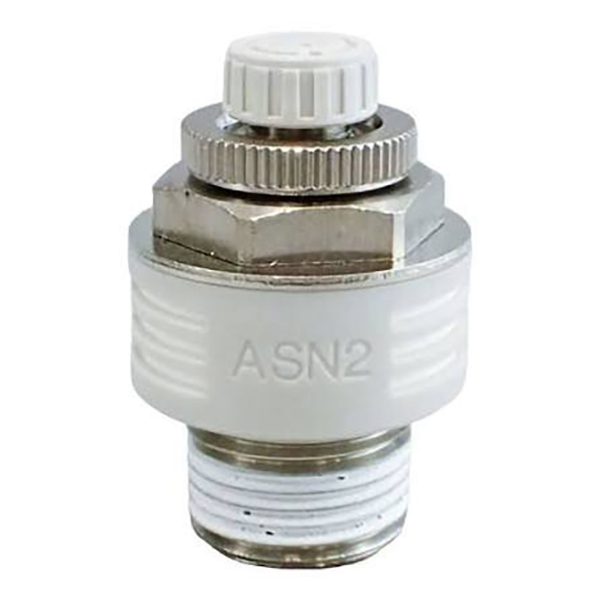

ASN2 серия изпускателна дроселна клапа със заглушител

ASN2 серия изпускателна дроселова клапа със заглушител | Интегриран контрол на скоростта и вентил за намаляване на шума

Марка: SOLH от Richge Technology | SMC съвместим интегриран пневматичен дроселов шумозаглушителен клапан

1. Преглед на продукта

     Серията SOLH ASN2 евсичко-в-едно изпускателна дроселна клапа с вграден шумозаглушител, специално проектиран за директен монтаж на изпускателния порт EXH на пневматични соленоидни клапани. Той интегрира функциите за регулиране на скоростта на изпускане и намаляване на шума в едно устройство, елиминирайки необходимостта от отделна инсталация на шумозаглушителя. Възприемайки прецизна дроселираща структура на иглени клапани и дизайн за регулиране против падане, модернизираният тип смола ASN2-A разполага с леко тяло, прецизна настройка на мащаба и функция за заключване при натискане надолу. Това е рентабилно, спестяващо място и високостабилно решение за контрол на скоростта на отработените газове за вериги на стандартни пневматични соленоидни клапани.

2. Основни работни функции и предимства

     • Монтаж на специален соленоид EXH порт: За разлика от дроселните клапи в края на цилиндъра, ASN2 е изключително инсталиран на изпускателните отвори на електромагнитния клапан за професионално регулиране на скоростта на дроселиране на изхода, оптимизиране на цялостното оформление на пневматичната верига.

     • Прецизна дроселираща логика на изпускателната система: Стандартен контрол на дроселирането на изхода; въртенето по посока на часовниковата стрелка намалява въздушния поток за по-бавно движение на цилиндъра, въртенето обратно на часовниковата стрелка увеличава въздушния поток за по-бързо действие, реализирайки безстепенно регулиране на скоростта.

     • Високоефективен интегриран шумозаглушител: Вградена високоефективна структура за намаляване на шума, постигаща над 20 dB намаляване на шума дори при условия на максимален поток, ефективно решаване на шумовото замърсяване от пневматичните изпускателни газове.

     • Структура против падане на иглена клапа: Копчето за регулиране приема дизайн против разхлабване и изпускане, предотвратявайки падане на копчето и отклонение на параметрите, причинено от дългосрочни вибрации на оборудването, осигурявайки стабилна дългосрочна работа.

3. Правила за кодиране на модел и дефиниция на спецификация

     Типичен пример за модел: ASN2-02A

     • ASN2: Сериен код за интегрирана изпускателна дроселова клапа със заглушител

     • Код на калибър: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Суфикс: Обновен тип лека смола, оборудван със заключваща се структура с натискане надолу и прозорец за прецизна скала

     • S Суфикс: Резбата е предварително покрита с уплътняващ агент за повишена плътност

     • N суфикс: NPT американска стандартна резба (по подразбиране R резба без суфикс)

4. Пълна серия стандартни спецификации и параметри

5. Основни технически параметри

6. Подобрени характеристики на тип смола ASN2-A

     • Изключително лек дизайн: Използва високоякостен материал от смола, намалено тегло с около 80% в сравнение с традиционното метално основно тяло, минимизиране на натоварването върху изпускателния порт на соленоидния клапан.

     • Прозорец за прецизна скала: Оборудван с индикатор за нониус, поддържащ микрорегулиране на 1/4 кръг. Параметърът на потока е видим и количествено измерим, реализирайки стандартизирано и повторяемо управление на потока.

     • Удобно заключване с натискане надолу: Иновативна заключваща структура с натискащо се копче. След регулиране на скоростта, натискането на копчето може да заключи позицията на параметъра, като ефективно предотвратява отклонението на скоростта, причинено от вибрациите на оборудването, и гарантира постоянна точност на работа.

7. Разграничение при избора на модел: ASN2 срещу AS / ASV / ASC Series

8. Указания за инсталиране и предпазни мерки

     • Стандартен метод на инсталиране: Директно завийте вентила към изпускателния порт на електромагнитния клапан EXH с корпуса на клапана, обърнат навън, запазвайки достатъчно работно пространство за ежедневно регулиране на скоростта.

     • Приложими ограничения на веригата: Не е приложимо за вериги с възвратни клапани в средно положение и еднопосочни вентили с пилотно управление, които могат да причинят необичайно действие на цилиндъра и нестабилна работа.

     • Устойчива на вибрации заключваща операция: След завършване на отстраняването на грешки във въздушния поток и скоростта, заключете копчето за регулиране, за да избегнете отклонение на скоростта на движение, причинено от дълготрайна вибрация на оборудването.

Резюме с едно изречение

     Серията SOLH ASN2 е интегриран изпускателен дросел и шумозаглушителен клапан, предназначен за изпускателните отвори на електромагнитен клапан. Отличаващ се с намаляване на шума, прецизна регулируема скорост, устойчива на вибрации структура против падане и опция за надграждане с лека смола, той опростява инсталацията на пневматичната верига, намалява шума от отработените газове и е оптималният икономичен контрол на скоростта и аксесоар за намаляване на шума за стандартни пневматични соленоидни системи.
