Серия 4A 5/2 и 5/3 пътен пневматичен управляващ вентил | Насочващ клапан с чист въздух

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основна структура

     Серията SOLH 4A е стандарт на AirTAC5/2 пътен и 5/3 пътен външен пневматичен насочващ клапан, считано зачиста пневматична версия на електромагнитните клапани от серията 4V. Напълно задвижван от въздушни сигнали без никакви електрически компоненти или електромагнитни бобини, той осигурява присъщо безопасно пневматично превключване. Проектиран за пневматични вериги с взривозащитени, незахранващи и предпазни блокиращи пневматични вериги, той се отличава с макарообразна структура, надеждно уплътнение и корпус от алуминиева сплав с висока якост, постигайки перфектна съвместимост и взаимозаменяемост с масовите клапани от серия 4V.

  1.1 Стандартна дефиниция на 5-портов интерфейс

     • P порт: Главен входящ отвор за сгъстен въздух

     • A/B работещи портове: Изходни портове за свързване на двойнодействащи цилиндри за управление на удължаване и прибиране

     • R/S изпускателни портове: Изпускателни отвори за освобождаване на налягането, съвместими със стандартна инсталация на ауспуха

     • Режим на шофиране: Външен пневматичен контрол, вход за въздушни сигнали от двустранни контролни портове

     • Характеристика на структурата: Прецизен дизайн на плъзгащата се макара, издръжливо тяло от алуминиева сплав, стабилно и дълготрайно уплътнение

2. 5/2 пътен пневматичен контролен клапан (базов реверс)

  2.1 Единичен пневматичен контрол (4A110/210/310/410)

     • Принцип на работа: Въздушно налягане, приложено към единия страничен контролен порт за реверсиране на клапана; автоматично нулиране на пружината след освобождаване на налягането.

     • Основни характеристики: Безопасен дизайн за нулиране с прекъсване на въздуха, проста структура и висока работоспособност.

     • Типичен модел: 4A210-08 (порт G1/8, единичен въздушен контрол, 5/2 начин)

  2.2 Двойно пневматично управление (4A120/220/320/420)

     • Принцип на работа: Алтернативно херметизиране на двустранните портове за управление на въздуха; без пружина за нулиране, поддържа текущото положение на клапана след спиране на въздуха сфункция за заключване на паметта.

     • Основни характеристики: Висока точност на позициониране, енергоспестяваща работа (не е необходимо непрекъснато подаване на въздух), стабилно задържане на позицията на изключен въздух.

     • Типичен модел: 4A220-08 (порт G1/8, двойно управление на въздуха, 5/2 начин)

3. 5/3 пътен двоен пневматичен контролен клапан (прецизен междинен контрол)

  Всички модели от серия 5/3 посоки 4A (4A130/230/330/430) приемат двойно пневматично управление, оборудвано с три професионални функции за средна позиция, за да отговорят на усъвършенстваните изисквания за пневматично управление.

     • Затворен център (тип C): Всички портове са напълно затворени в средно положение. Осъществява заключване на цилиндъра, задържане на налягането и защита срещу падане за вертикални и окачени станции.

     • Изпускателен център (тип E): A/B работните портове комуникират с изпускателните отвори в средна позиция. Системата освобождава напълно налягането, позволявайки свободно плаване на цилиндъра, ръчно отстраняване на грешки и защита на безопасността на оборудването.

     • Център на налягане (тип P): P входът за въздух комуникира с двата A/B порта в средно положение. Преобразува двойнодействащ цилиндър в еднодействащ изход, подходящ за синхронно затягане и контрол на баланса на силата.

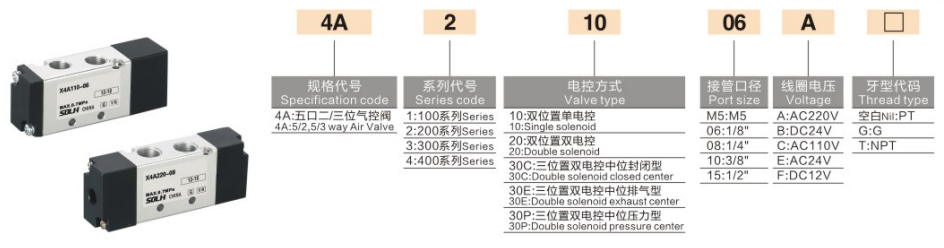

4. Правила за кодиране на стандартен модел и общи модели

 1. Логика на кодиране: 4A [Код на размера] [Код за управление / средна функция] - [Размер на порта]

  2. Основни общи модели

     • 4А210-08: Единичен пневматичен контрол, 5/2 начин, G1/4 порт

     • 4А220-08: Двойно пневматично управление, 5/2 начин, G1/4 порт

     • 4А230C-08: Двойно пневматично управление, 5/3 посока затворен център, G1/4 порт

     • 4А310-10: Единично пневматично управление, 5/2 посоки, G3/8 голям поток

5. Универсални основни технически параметри (стандарт AirTAC)

6. Основни предимства на продукта

     • Вътрешен взривозащитен и безопасен: Чиста пневматична структура без електрически компоненти и искри. Напълно адаптивен към прашни, влажни, запалими и експлозивни работни среди, реализирайки безопасна работа с нулев риск.

     • Функция за памет за двойно управление: Моделите с двоен пневматичен контрол поддържат позицията на клапана след спиране на въздуха, поддържайки дългосрочно позициониране и задържане на налягането без непрекъснато подаване на въздух, енергоспестяващи и стабилни.

     • Гъвкави трипозиционни средни функции: Оборудван с C/E/P три средни режима за покриване на изискванията за заключване на цилиндъра, свободно плаващо освобождаване на налягането и стабилизиране на налягането при синхронно затягане.

     • 100% универсална взаимозаменяемост: Съгласувани инсталационни размери и параметри на потока с електромагнитни клапани от серия 4V, позволяващи директна подмяна и надграждане на електрически системи за управление до чисто пневматични системи.

     • Стабилна и издръжлива производителност: Прецизна структура на макарата с ниско съпротивление на триене, ниско налягане при стартиране, отлична херметичност и дълъг експлоатационен живот с работа без смазка.

7. Типични сценарии за приложение

     • Двойнодействащ цилиндър с пневматично управление на заден ход и системи за блокиране на безопасността на оборудването

     • Взривобезопасна зона, пневматични управляващи вериги за неенергетично оборудване, минно дело, химическа промишленост и покривна промишленост

     • Безопасни пневматични вериги, изискващи нулиране на прекъсването на въздуха или дългосрочно задържане на позиция

     • Чисти пневматични логически системи, съставени от ръчни клапани, механични контролни клапани и пневматични ходови клапани

Резюме с едно изречение

  Серията SOLH 4A е универсален 5/2 и 5/3 пътен чисто пневматичен насочващ вентил с единично/двойно управление на въздуха и три средни функции C/E/P. Отличаващ се с присъща безопасност и взаимозаменяеми размери от серия 4V, той е предпочитаният основен компонент за взривобезопасни, неелектрически и високобезопасни пневматични вериги за управление.
