Марка: SOLH от Richge Technology

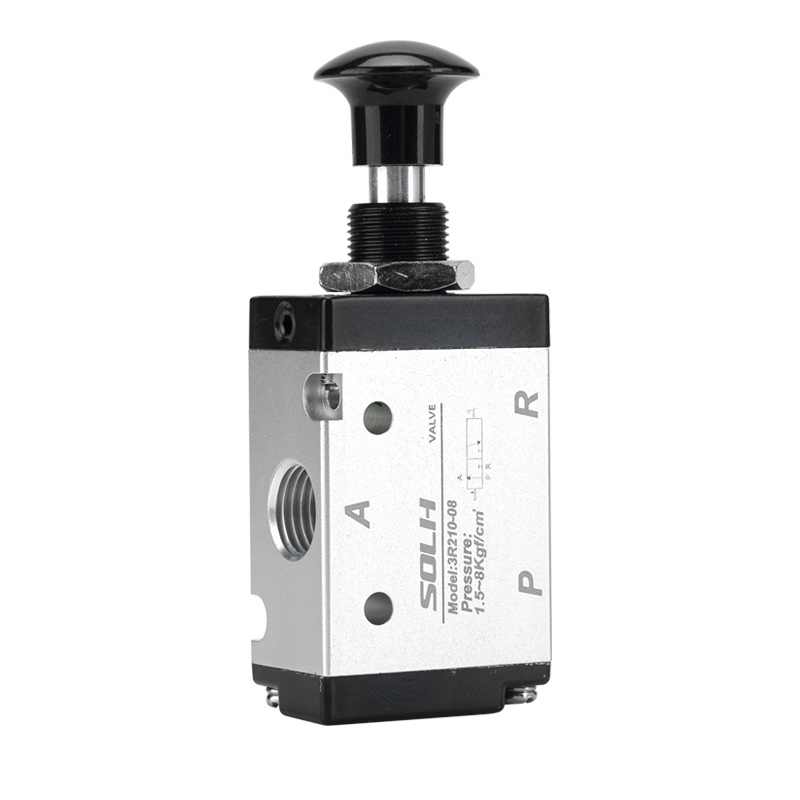

Серията SOLH 3L е стандарт на AirTAC3/2 пътен ръчен насочващ клапан за насочване и издърпване с нормално затворен (NC) дизайн. Той директно превключва пневматичните вериги чрез аксиално натискане и издърпване на дръжката. Като чисто ръчен пневматичен компонент без източници на електрическо или пневматично задвижване, той се прилага специално за управление на цилиндър с едно действие, включване и изключване на въздушна верига, бърз ход и системи за блокиране на безопасността на оборудването, широко използвани при сценарии за отстраняване на грешки, аварийно спиране и взривобезопасни работни сценарии.
1.1 Стандартна дефиниция на 3-портов интерфейс
• P порт: Главен входящ отвор за сгъстен въздух
• Пристанище: Работен изходен порт, свързан към еднодействащи цилиндри
• R порт: Изпускателен порт, поддържащ монтаж на ауспуха за намаляване на шума
• Режим на шофиране: Аксиална права ръчна работа с натискане и издърпване
• Структурна характеристика: Прецизна структура тип макара, тяло от алуминиева сплав с висока якост, вграден пружинен механизъм за автоматично нулиране
• Нормално състояние на нулиране: Вътрешна пружина затяга макарата, входът P е затворен, работен порт комуникира с изпускателен порт R за освобождаване на налягането.
• Работно състояние на изтегляне: Издърпайте ръчно аксиалната ръкохватка, за да обърнете сърцевината на клапана, P порт комуникира с A порт за подаване на въздух, R изпускателен порт е затворен, за да управлява действието на цилиндъра.
• Освободете Нулиране: Разхлабете дръжката, вентилът автоматично се нулира чрез силата на пружината, прекъсва входящия въздух и изпуска остатъчното налягане.
• Основна логика: Стандартна NC нормално затворена структура с функция за ръчно нулиране, ефективно предотвратяваща неправилна работа и гарантираща безопасността на оборудването.

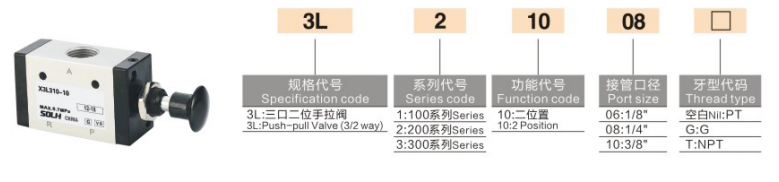

1. Логика на кодиране: 3L [Код на размера] 10 - [Размер на порта] [Тип резба]
|
Кодов сегмент |
Подробна дефиниция |
|
3л |
Серия 3/2 пътни ръчни ръчни вентили |
|
Код на размера |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Фиксиран код за 3/2 структура за нулиране на пружината |
|
Размер на порта |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Тип резба |
Празно=PT стандартна резба; T=NPT резба; G=G нишка |
2. Основни общи модели
• 3л110-06: порт G1/8, мини размер ръчен издърпващ клапан за микропневматични системи
• 3л210-08: G1/4 порт, най-универсалният модел, идеално съчетан със стандартните еднодействащи цилиндри
• 3л310-10: порт G3/8, дизайн с голям поток за оборудване с цилиндри с висока тяга
• 3л410-15: G1/2 отвор с голям отвор, подходящ за тежки пневматични вериги с голям поток
|
Параметър Елемент |
Спецификация |
|
Работна среда |
Филтриран сгъстен въздух (точност на филтриране ≥40μm) |
|
Диапазон на работното налягане |
0.15～0,8MPa |
|
Доказателство за налягане |
1.2MPa |
|
Работен температурен диапазон |
-20 ℃～+70 ℃ |
|
3л110-06 Параметър на потока |
Ефективна площ 10,2 mm², Cv=0,6 |
|
3л210-08 Параметър на потока |
Ефективна площ 17,0 mm², Cv=1,0 |
|
3л310-10 Параметър на потока |
Ефективна площ 28,0 mm², Cv=1,65 |
|
Изискване за смазване |
Дизайн без смазване (опционално смазване за специални условия) |
|
Метод на инсталиране |
Монтаж на панел / монтаж на основа, многопозиционен фиксиран монтаж |
|
Материал на тялото |
Алуминиева сплав с висока якост |
• Чисто ръчен взривозащитен дизайн за безопасност: Без електрически компоненти и източници за управление на въздуха, нулев риск от искра. Подходящ за аварийно спиране, отстраняване на грешки в оборудването и взривозащитени прахови среди с ултрависока експлоатационна безопасност.
• Спестяваща труд аксиална операция Push-Pull: Право линейно действие на ръкохватката с ясна обратна връзка и ясно обръщане, стабилно усещане за ръка и не е лесно да се задръсти.
• Пружинно автоматично нулиране и NC безопасност: Нормално затворено състояние по подразбиране, автоматично се нулира и прекъсва подаването на въздух след освобождаване на дръжката, ефективно избягвайки продължително действие, причинено от неправилна работа.
• Компактна и издръжлива структура: Интегрирано тяло от алуминиева сплав с дизайн на макара с ниско триене, надеждно уплътнение, устойчивост на износване и дълъг експлоатационен живот.
• Професионално съвпадение на цилиндри с едно действие: 3/2 пътна специална логика на въздушната верига, идеално адаптирана към еднодействащи цилиндри с пружинно връщане, като механизми за затягане и изхвърляне.
• Висока съвместимост и взаимозаменяемост: Съвместим инсталационен размер с пневматични контролни клапани от серия 3A, поддържащи директна подмяна и превключване на ръчни/пневматични режими на управление.
• Ръчно управление на еднодействащи цилиндри за системи за затягане, изхвърляне и връщане на пружината
• Контрол на включване и изключване на пневматична верига, отстраняване на грешки в оборудването и предпазен превключвател за поддръжка
• Ръчно пневматично управление за взривозащитени зони, без захранване и запрашени индустриални среди
• Пневматични логически системи, съчетани с 3A пневматични клапани за ръчно/пневматично комбинирано управление
Серията SOLH 3L е класически 3/2 пътен NC нормално затворен ръчен пуш-пул вентил с пружинно автоматично нулиране. Това е компактен, безопасен и издръжлив стандартен компонент за ръчно управление, специално проектиран за еднодействащи цилиндрови пневматични системи.
