Контролен клапан

SOLH VM2 (VM200) среден механичен тарелков клапан е напълно взаимозаменяем със съответстващи модели SMC. Отличаващ се със средна цилиндърна конструкция с коефициент на поток Cv=0,87, неговият капацитет на потока е около 8 пъти по-висок от серията mini VM1, оборудван със стандартен порт Rc1/4 и опционални резби NPT/G1/4. Работи под 0 ~ 1,0 MPa и е несъвместим с вакуум, като използва устойчиво на износване уплътнение без смазване и здрав метален корпус. Предлагат се оформления на тръбопроводите на страничния порт и на долния порт, подкрепени от пълна гама от взаимозаменяеми задвижващи механизми: стандартна POM ролка / устойчив на абразия ролков лост от закалена стомана, еднопосочна ролка против отскок, право бутало, плосък бутон, жълта гъба глава за аварийно спиране, зелен индикаторен бутон и заключваща се дръжка на пантата. Вариантът на валяк от закалена стомана пасва на тежкотоварни производствени линии с високо износване. Широко използван за откриване на границата на хода на цилиндър и плъзгаща се маса, ръчно пускане в експлоатация на оборудването, превключване на въздуха на приспособлението за приспособления и аварийно блокиране за безопасност, той служи като основен механичен въздушен пусков клапан за производствени линии за опаковане, текстил, печат и обща автоматизация.

SOLH VM4 (VM400) среден 3-портов тарелков механичен вентил е напълно взаимозаменяем с еквивалентни SMC модели, разположени между сериите mini VM1 и VM2 с голям поток. Основното му предимство се крие в съвместимостта с пълен диапазон на налягане от -100kPa вакуум до 1,0MPa положително налягане, функция, недостъпна за VM2. Той приема стандартен порт Rc1/8 с опционални резби NPT/G1/8 и капацитет на потока Cv=0,38, като поддържа странично и долно оформление на тръбите на порта. Изграден със солиден метален корпус, той издържа на удар от 1000 m/s² и силни вибрации, подходящ за тежки производствени линии, с прахоустойчиво уплътнение без смазване за дълъг експлоатационен живот. Осигурен е пълен набор от взаимозаменяеми задвижващи механизми: стандартен / закален стоманен ролков лост против абразия, еднопосочна ролка против отскок, право бутало, многоцветни бутони за аварийно спиране на гъби, 2/3-позиционни въртящи се копчета, заключващи се бутони и лостове за превключване на пантите. Широко прилаган при откриване на границата на хода на цилиндър и плъзгаща се маса, вериги за вакуумна адсорбция/освобождаване, ръчно пускане в експлоатация на оборудването, аварийно блокиране на машината и превключване на приспособлението, той е идеалният среден механичен задействащ клапан за работни условия, изискващи съвместимост с вакуум и силна устойчивост на удар.

SOLH ITV електропневматичен пропорционален вентил с голям поток е напълно взаимозаменяем с еквивалентни SMC модели. Възприемайки система за обратна връзка за налягането със затворен контур, той приема DC0–10V напрежение, 4–20mA токови аналогови сигнали и опционална полева комуникация, включително CC-Link, PROFINET, EtherNet/IP за постигане на безстепенно, високопрецизно дистанционно регулиране на въздушното налягане с ±1% FS точност на управление и IP65 защита срещу прах и пръски. Три серии покриват различни диапазони на дебита: ITV1100 за микро нисък дебит, ITV2100 за универсален среден дебит и ITV3100 за тежък висок дебит до 4400 L/min ANR, с регулируемо налягане от 0,005 до 0,9 MPa. Поддържа резби Rc/NPT/G и фитинги за включване, вграден LED цифров дисплей и аларма за самодиагностика при ниско захранване DC24V. Широко прилаган за задействане на цилиндър с голям отвор, контрол на постоянното напрежение на филма и телта, полупроводникови и оптични прецизни процеси, автоматично дозиране и нанасяне на покрития, многостепенно превключване на налягането за оборудване за заваряване и занитване, замяна на множество ръчни регулатори за реализиране на цифров централизиран контрол на налягането на автоматизирани производствени линии.

Вградените възвратни вентили SOLH XTO674 и INA14 споделят една и съща структурна платформа с ултраниско налягане на напукване от 0,01MPa, съвместими както със сгъстен въздух, така и с чиста вода за защита срещу обратен поток във вакуум и тръбопроводи за флуиди с ниско налягане. XTO674 е изцяло месингова криогенна версия, работеща до -30 ℃; Стандартната серия INA14 осигурява тяло от месинг или неръждаема стомана SUS304, оборудвано със стандартни NBR уплътнения плюс опционални устойчиви на масло и висока температура FKM и устойчиви на атмосферни влияния CR уплътнения. Компактният вграден резбован дизайн с маркировка със стрелка за потока може да се монтира директно в тръбопроводи без допълнителни скоби, като ефективно предотвратява загубата на вакуум и обратния въздушен поток, когато се монтира между вакуумни генератори и вендузи. Двете серии се отличават с идентични габаритни размери и размери на резбата за директен полеви обмен без модификация на тръбата, широко прилагани в криогенно оборудване, вакуумни производствени линии, устойчиви на корозия флуидни вериги с висока температура и общи пневматични и водни тръбопроводи за еднопосочно задържане на налягането и предотвратяване на обратния поток.

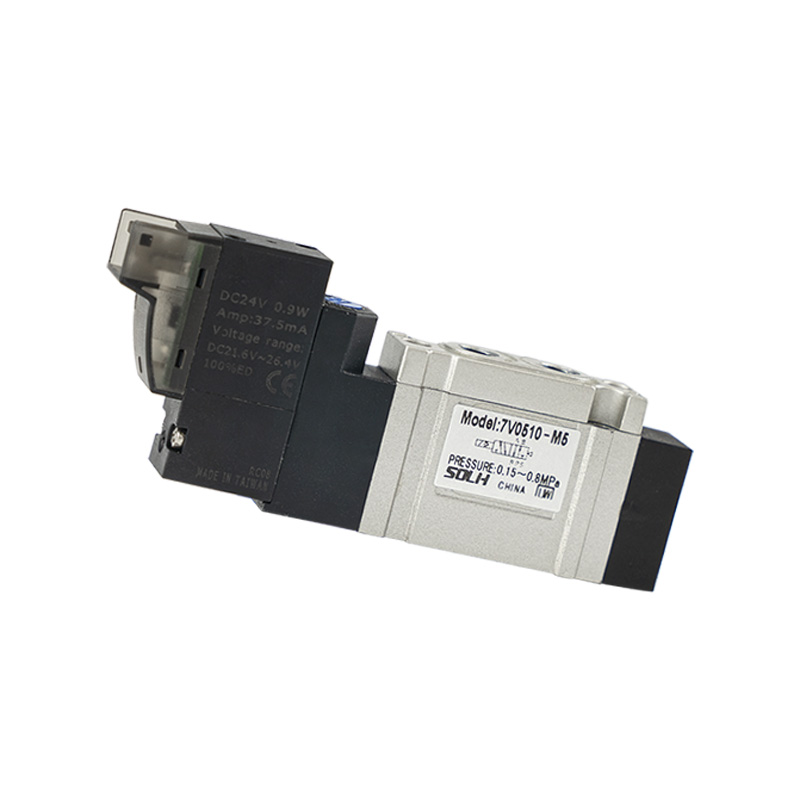

Компактният електромагнитен клапан с пилотно управление SOLH 7V включва пълни варианти с 5/2 и 5/3 пътя, обхващащи възвратна пружина с една намотка, блокиране с двойна намотка и три централни функции: централно затворено, централно изпускане, централно подаване на налягане. Той приема интегриран вътрешен централизиран изпускателен канал с около 30% по-висок капацитет на потока от традиционните клапани от серия 4V, включващ реакция на превключване ≤50ms и максимална работна честота до 5 Hz. Бобините с ултра ниска мощност генерират по-малко топлина за непрекъснато захранване, с консумация на постоянен ток 0,7 W и AC 1,1 VA. Предлага се пълноразмерна гама от M5 до 3/8", поддържаща както стандартни резбови портове, така и бързи фитинги за натискане. Вентилите могат да се инсталират поотделно или да се подреждат върху многостанционни алуминиеви колектори, за да се спести място в шкафа и да се опрости главният въздушен тръбопровод. Работното налягане варира от 0,15~0,8 MPa с работна температура -20℃~70℃. Корпус на клапана от лят под налягане алуминий осигурява дълъг експлоатационен живот на уплътнението, широко използван за превключване на посоката на цилиндрите и централизирано пневматично управление на всички автоматизирани производствени линии.

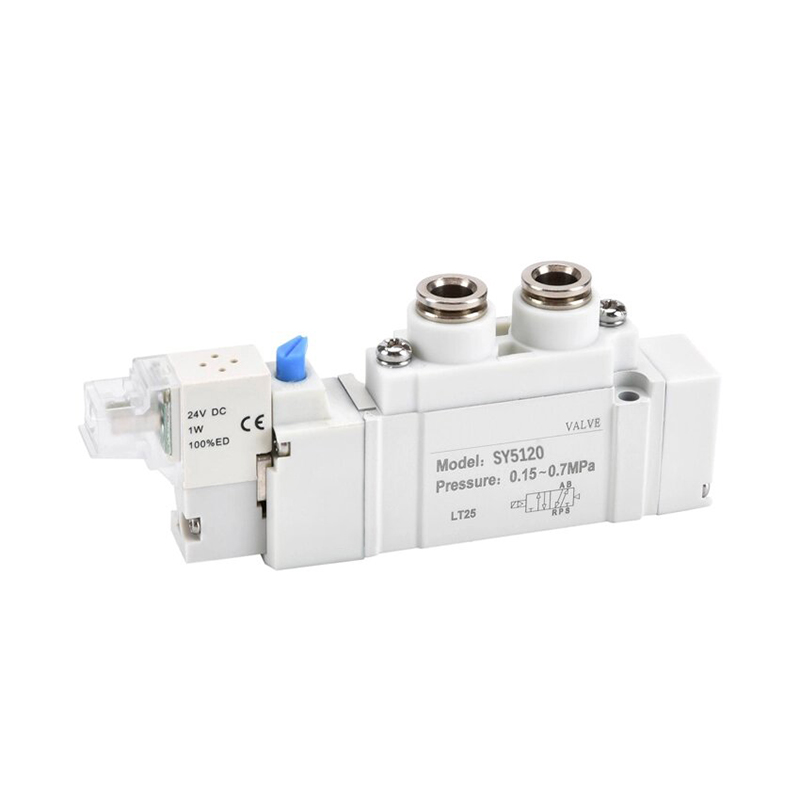

5-портов електромагнитен клапан с пилотно управление от серията SOLH SY е напълно взаимозаменяем със съответстващи SMC вентили, включително SY3000 mini, SY5000 средно масов, SY7000 голям и SY9000 изключително голям модели. Осигурява пълни опции за верига: 5/2 единична/двойна намотка и 5/3 трипозиционен със затворен център, централно изпускане и централно захранване с налягане. Стандартните 0,35 W намотки и опционалните 0,1 W енергоспестяващи намотки с изключително ниска мощност генерират малко топлина за непрекъснато захранване. Вътрешната пилотна версия работи 0,1~0,7 MPa, докато външната пилотна версия поддържа -100kPa вакуумна среда. Уплътнената макара достига до 200 милиона цикъла на превключване. Въздушните отвори са разположени отстрани, отгоре и отдолу за гъвкаво насочване на тръбите. Вентилите приемат щепселна щракваща конструкция, съвместима с SS5Y колекторни клапанни острови, позволяваща поддръжка на един вентил без разглобяване на цялата група, с IP65 щепселен съединител и IP67 оценка на основата на колектора. Оптимизираните вътрешни канали осигуряват около 80% по-висок поток в сравнение със старите клапани, а вградената пилотна филтърна мрежа предотвратява залепването на макарата от прах. Широко използван за превключване на посоката на цилиндър и централизирано пневматично управление в полупроводниково, автомобилно заваряване, опаковъчно и медицинско оборудване за автоматизация.

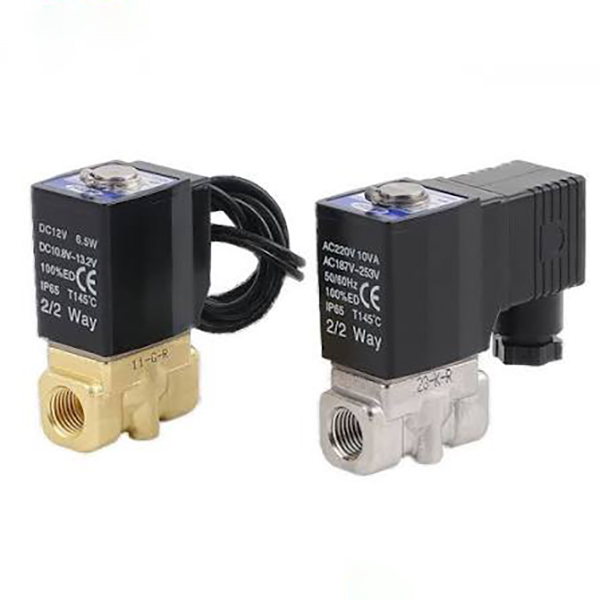

Серията SOLH 2S 2/2-пътни нормално затворени електромагнитни вентили за флуиди включват две пълни линии: директно действащи модели с малък отвор 030/050 и пилотно управлявани варианти с голям отвор 150~500, за автоматично управление на включване и изключване на чиста вода, сгъстен въздух, охлаждаща течност за рязане, смазочно масло и тръбопроводи за слабо корозивна течност. Версията с директно действие позволява стартиране при нулево налягане без ограничение на минималното диференциално налягане, разполага с компактен размер, универсална ориентация на монтаж и бързо превключване за милисекунди, идеална за приложения с микропоток с ниско налягане, като например охлаждане на машинен инструмент в една точка, 3C микро разклонения въздух/вода и мини почистващо оборудване. Пилотно управляваният тип изисква минимум 0,05 MPa разлика в налягането за пълно отваряне, осигурява ултра голям поток с бобини с ниска мощност и ниска топлина, подходящи за дренажни колектори на въздушни компресори, главни тръбопроводи за пръскаща вода и тръбопроводи за циркулираща вода с голям поток. Стандартните уплътнения от нитрилен каучук NBR са оборудвани с опционални устойчиви на киселина и гореща вода EPDM уплътнения за храни. Налични са множество международни стандарти за резби (PT/G/NPT) и глобални универсални напрежения на намотките (DC12/24V, AC24/110/220V), поддържани от DIN щепсел и опции за окабеляване с проводник. Термоустойчивите намотки позволяват дългосрочно непрекъснато захранване. Ръководство за избор: тип с директно действие за тръбопроводи със статично налягане под 0,05MPa и малък разклонителен поток; пилотно управлявана версия за главни колектори G1/2 и по-горе със стабилно високо налягане и голям циркулационен поток. EPDM уплътнението е задължително за гореща вода и хранителни среди.

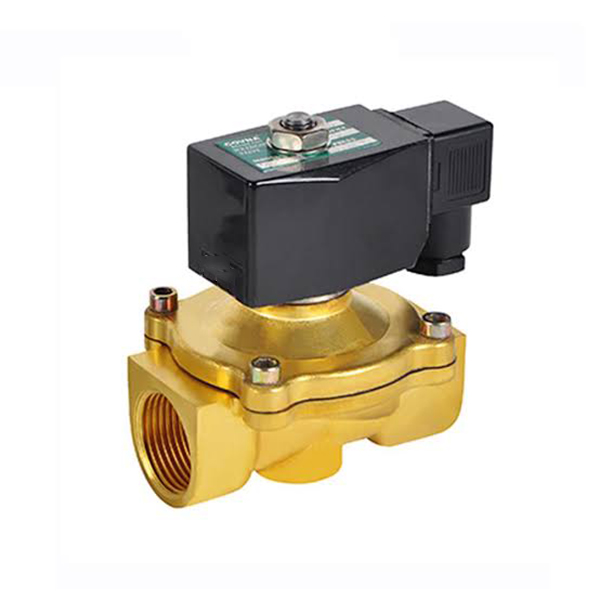

SOLH 2W серия 2/2-пътен нормално затворен флуиден електромагнитен вентил с масивно месингово тяло включва модели 030/050 с директно действие с малък отвор и пилотно управлявани варианти 150~500 с голям отвор, предназначени за автоматично включване и изключване на контрол на чиста вода, сгъстен въздух, охлаждаща течност за рязане, смазочно масло и тръбопроводи за слабо корозивна течност. Версията с директно действие реализира стартиране при нулево диференциално налягане без ограничение на минималното работно налягане, разполага с компактен размер, универсална ориентация на монтаж и високочестотно превключване за милисекунди, идеален за разклонения с микропоток с ниско налягане, вакуумни спомагателни водни вериги и едноточково охлаждане за малки машинни инструменти. Пилотно управляваният тип изисква минимално диференциално налягане при стартиране от 0,05 MPa, осигурява ултра голям поток с бобини с ниска мощност и ниска температура, подходящи за главни дренажни линии на въздушен компресор, общи вериги за пръскане на вода и циркулационни тръбопроводи с висок поток за системи за пречистване на вода. Стандартните уплътнения от нитрилен каучук NBR са оборудвани с опционални устойчиви на топлина и киселини EPDM уплътнения за храни. Налични са множество международни стандарти за резби (PT/G/NPT) и напрежения на намотките в пълен диапазон (DC12/24V, AC24/110/220V), поддържани от DIN щепселни гнезда за окабеляване на шкафа и IP65 водоустойчиви проводници за влажно външно оборудване. Термоустойчивите намотки позволяват 24-часово непрекъснато захранване без прегаряне. Насоки за избор: изберете тип с директно действие за тръбопроводи със статично налягане под 0,05MPa и микро едноточков поток; изберете вариант с пилотно управление за главни колектори G1/2 и по-горе със стабилна голяма циркулация под високо налягане. EPDM уплътнението е задължително за гореща вода, пречистена вода и хранителни среди.
