Серия HSV 3/2 пътен ръчен шибър | Плъзгащ превключвател за прав пневматичен източник

Марка: SOLH от Richge Technology | 3/2 пътен самозаключващ се ръчен плъзгащ се вентил за пневматична верига, ръчно включване-изключване и освобождаване на налягането

1. Преглед на продукта

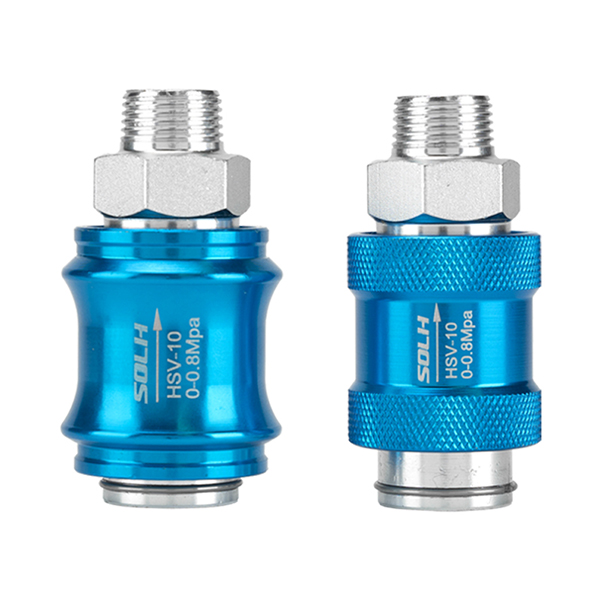

     Серията SOLH HSV е стандарт3/2 пътен ръчно плъзгащ се пневматичен вентил с права ръкавна структура за натискане и издърпване, напълно съвместима със спецификациите на серията AirTAC HSV и универсално взаимозаменяема с местни еквивалентни модели. Приемайки безпружинен самозаключващ се дизайн, той осъществява подаването на въздух чрез натискане напред и освобождаване на изпускателната система чрез издърпване назад. С вградена изпускателна логика, клапанът незабавно освобождава остатъчното налягане от задните тръбопроводи при затваряне. Той се прилага професионално като ръчен главен превключвател за пневматични разклонителни вериги и предпазен клапан за спиране на въздуха за поддръжка на оборудването, характеризиращ се със стабилно самозаключване и безопасно освобождаване на налягането.

  1.1 Основна логика и принцип на работа на Air Port

     • Определение на въздушното пристанище: P (вход за въздух), A (работен изход), R (вграден изпускателен отвор)

     • Нормално затворено състояние: P-A верига е изключена, A-R верига е отворена за непрекъснато изпускане

     • Работно състояние на натискане: P-A верига, свързана за подаване на въздух, A-R верига затворена за поддържане на налягането

     • Оперативна характеристика: Работа с аксиална втулка натискане и издърпване с механична самозаключваща се структура, без отклонение на позицията след освобождаване на ръцете

2. Правила за кодиране на модел и спецификации на нишки

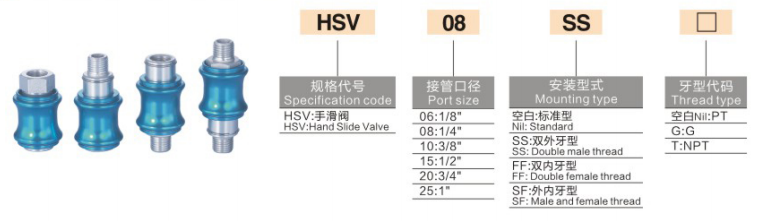

  Логика на кодиране: HSV [Размер на порта] - [Код на структурата на нишката] + [Код на типа нишка]

 2.1 Спецификация на размера на порта

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Суфикс на структурата на нишката

     • SF: Стандартна структура, една крайна външна резба + една крайна вътрешна резба (най-често срещаният модел)

     • СС: Двойна външна резба в двата края

     • FF: Двойна вътрешна резба в двата края

  2.3 Код на типа нишка

     • По подразбиране: PT конусна резба

     • G: Британска стандартна паралелна резба

     • T: NPT американска стандартна конусна резба

  Примерен модел: HSV08-SF | Порт G1/4, стандартен ръчен плъзгащ вентил с една външна резба и една вътрешна резба, най-широко използваната спецификация на пазара

 2.4 Параметри на основната спецификация на цялата серия

3. Основни технически параметри

4. Предимства на структурното ядро

     • Вградена директна инсталация: Проектиран за серийно свързване в пневматични разклонителни тръбопроводи, не е необходима основа, може да бъде директно резбован и монтиран в средата на въздушни тръби за просто и спестяващо място оформление.

     • Безопасна 3/2 пътна логика за освобождаване на налягането: Издърпайте, за да прекъснете всмукването на въздух и да освободите цялото остатъчно налягане от задните цилиндри и тръбопроводи; натиснете, за да възстановите подаването на въздух и задържането на налягането. Ефективно елиминира опасностите от остатъчно налягане по време на поддръжката на оборудването.

     • Надеждно самозаключващо се изпълнение: Механично позиционираща самозаключваща се структура, без връщане на пружината, стабилно позициониране след работа, без случайно изместване или изтичане на въздух.

     • Разнообразно съвпадение на нишки: Множество структури и видове резби по избор, идеално съвместими с бързи фитинги, вътрешни резбови съединения и въздушни тръби KQ2 за гъвкаво сглобяване на място.

     • Устойчива антикорозионна структура: Корпусът от твърд анодизиран алуминий и макарата от неръждаема стомана постигат устойчивост на износване, устойчивост на окисление и дългосрочна стабилна работа в сложни среди.

5. Разграничение при избора: HSV ръчен плъзгащ вентил срещу 4HV ръчен ротационен вентил

6. Типични сценарии за приложение

     • Едноцилиндрово управление на разклоненията: Инсталиран между източника на въздух и електромагнитния клапан за осъществяване на ръчно прекъсване на въздуха и освобождаване на остатъчното налягане за изключване и поддръжка на оборудването.

     • Главно прекъсване на въздуха на оборудването: Монтиран на главния тръбопровод за всмукване на въздух на инструментално оборудване за цялостно бързо освобождаване на налягането и безопасно изключване.

     • Превключване на вакуумна верига: Прилага се към разклонени вериги на вакуумни помпи за ръчен старт-стоп контрол; издърпайте вентила, за да освободите бързо вакуумното налягане и да осигурите безопасна работа.

Резюме с едно изречение

     Серията SOLH HSV е 3/2 пътен самозаключващ се прав ръчен плъзгащ се вентил с вградена функция за освобождаване на налягането. Отличаващ се с работа без смазка, разнообразни опции за резби и безопасна логика за изпускане на остатъчното налягане, това е стандартният ръчен превключващ клапан за източник на въздух за поддръжка на пневматична верига и управление на включване-изключване на разклонения.
