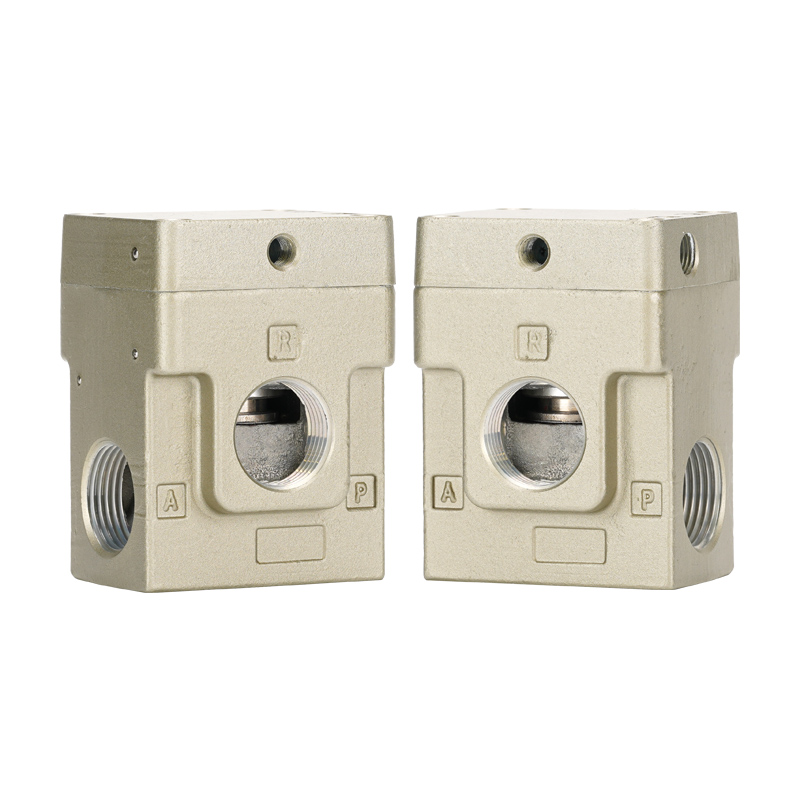

VEX1 серия 3-посочен регулатор на налягането с голям дебит

марка:SOLH от Richge Technology

Продуктово позициониране

     Серията VEX1 е 3-посочен регулатор на налягането с висок дебит и висока прецизност, разработен от SOLH от Richge Technology. Специализира се в стабилно поддържане на постоянно налягане, бързо изпускане и дву/многостепенно регулиране на налягането за тежкотоварни пневматични вериги. Това е основното решение за контрол на налягането за въздушни резервоари с високо налягане, продухване с голям обем въздух и оборудване за задвижване на цилиндри с голям отвор и висока мощност.

Основни характеристики на продукта

1. Свръхвисок капацитет на потока (основно конкурентно предимство)

     -- Приема балансирана структура на макарата с цилиндър вместо традиционен дизайн на диафрагмата, включващ голям ход на отваряне и ултра ниско съпротивление на потока.

     -- Осигурява 3~5 пъти по-висок дебит от обикновените регулатори от серия AR, за да поддържа мигновено търсене на тежък въздух.

     -- Оборудван с огромен изпускателен отвор за преливане за реализиране на бързо освобождаване на налягането, стабилно обратно налягане и ефективно потискане на колебанията в налягането.

2. Високопрецизна стабилизация на налягането

     -- Хистерезис ≤ 0,03 MPa

     -- Повторяемост ≤ 0,01 MPa

     -- Чувствителност ≤ 0,01 MPa Минимални колебания на налягането, идеално подходящи за прецизни работни условия на постоянно налягане и постоянен поток.

3. Два опционални режима на управление

     -- Тип въздушен пилот (VEX1□00): Задвижван от външен пневматичен сигнал P1, приложим за дистанционно управление, взривозащитени работилници и многоточкови системи за превключване на налягането.

     -- Външен електромагнитен пилотен тип (VEX1□00+G): Интегрирана вградена пилотна соленоидна бобина с опции DC24V / AC220V за реализиране на автоматично превключване на електрическо налягане.

4. Широк регулируем диапазон на налягане и устойчивост на високо налягане

     -- Максимално входно работно налягане: 1.0 MPa

     -- Диапазон на регулируемо зададено налягане: Пилотна версия с въздух: 0,05 ~ 0,9 MPa Пилотна версия на соленоида: 0,05 ~ 0,7 MPa5. Удобна за потребителя работа и широка температурна адаптация · Свободна ориентация на монтаж без ограничение на ъгъла

     -- Конструкция без смазване, съвместима с безмаслени вериги със сух въздух

     -- Работен температурен диапазон: 0 ~ 50℃; въздушен пилотен модел, разширен до 0 ~ 60 ℃, анти-кондензационни характеристики

Пълна таблица с технически спецификации

Серия Класификация на моделите

     -- VEX110□: Малки размери на портове (01 / 02)

     -- VEX120□: Средно-малки размери на портове (02 / 03)

     -- VEX130□: Средни размери на портовете (03 / 04 / 06 / 10)

     -- VEX170□: Големи размери на портовете (10 / 12)

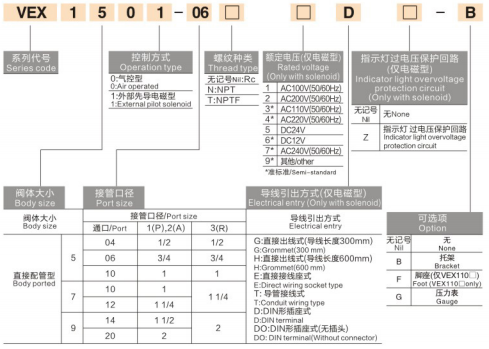

     -- VEX190□: Изключително големи размери на портове (14 / 20) Пример за код на модела VEX1300-03G36-4-01

     -- 130 = Серия от средни портове

     -- 0 = тип въздушен пилот (1 = тип пилотен соленоид)

     -- 03 = 3/8" резба на порта

     -- G36 = DC24V интегриран пилотен соленоид (допълнителен аксесоар)

Типични сценарии за приложение

     -- Бързо стабилизиране на налягането и бързо освобождаване за големи резервоари за съхранение на въздух

     -- Оборудване за издухване на въздух с голям обем: промишлени станции за отстраняване на прах, сушене на части и продухване

     -- Мощни цилиндри и въздушни двигатели: стабилно задвижване с голям поток за елиминиране на спада на налягането в тръбопровода

     -- Двустепенно / многостепенно управление на налягането: единичен регулатор за многократно превключване на налягане чрез пневматични или електрически сигнали

     -- Балансиращи вериги и контрол на напрежението: постоянно напрежение за производство на филм/тел, пневматично оборудване за балансиране

Резюме с едно изречение

     SOLH VEX1 балансиран 3-посочен изпускателен регулатор комбинира ултрависок капацитет на потока, висока прецизност на ниво 0,01 MPa, вградена релефна изпускателна функция и двойни въздушни/соленоидни пилотни режими за управление, служейки като оптимален избор за управление на налягането за тежкотоварни пневматични системи, изискващи постоянно стабилизиране на налягането, бързо освобождаване и многостепенно превключване на налягането.
