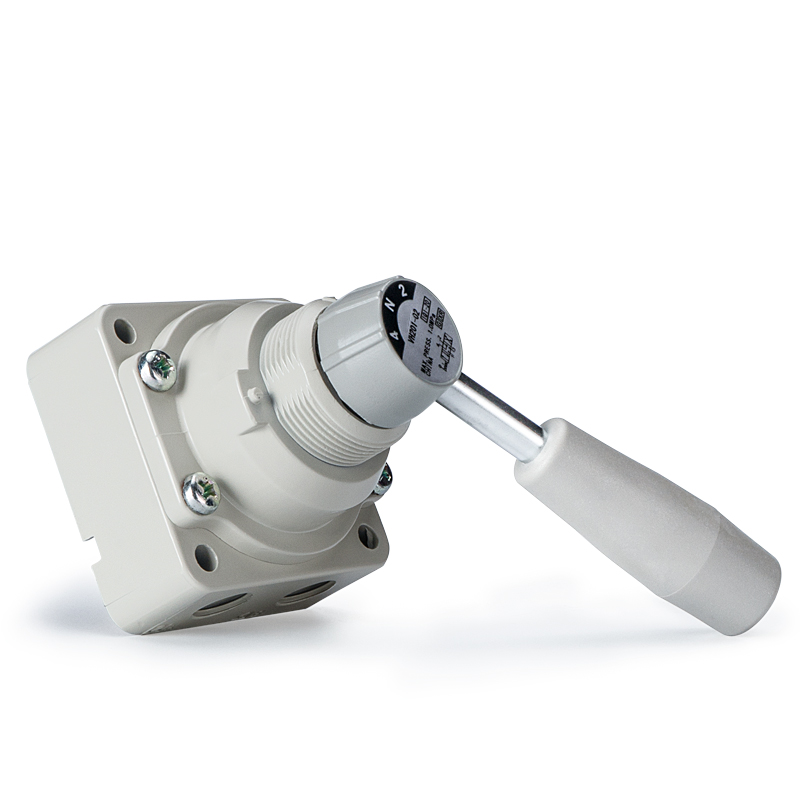

Серия VH 4-пътен ръчен ротационен ръчен вентил

Марка: SOLH от Richge Technology

Продуктово позициониране

     Серията VH е 4-пътен ръчен въртящ се ръчен вентил, управляван чрез завъртане на дръжката на 90° за превключване на въздушни вериги. Той се използва широко за ръчна промяна на посоката, пускане в експлоатация на оборудване, аварийно спиране и превключване на източника на въздух в пневматични системи, включващ проста механична структура, стабилна надеждност и ясна визуална индикация за позиция.

Основна структура и принцип на работа

     -- Тип на вентила: 4-посочен ръчен въртящ се макарен вентил

     -- Режим на работа: 90° завъртане на дръжката за превключване на позицията

     -- Дефиниране на порта: P захранващ вход, A/B работни изходни портове, R изпускателен порт

     -- Три стандартни централни функции:

        1. Централно затворен (Модел 200/210): Всички портове са запечатани в централно положение, за да се поддържа налягането в цилиндъра

        2. Централен изпускателен отвор (модел 201/211): портове A и B, свързани с изпускателния отвор за пълно освобождаване на налягането

        3. 2 позиции (Модел 202/212): Без централна позиция, само две състояния P→A / P→B

     -- Уплътняваща структура: Прецизно въртящо се уплътнение на макарата с изключително ниско вътрешно изтичане

     -- Опции за монтаж: страничен тръбопровод / долен тръбопровод; монтаж на панел / директен монтаж на корпус на клапан.

Пълни технически спецификации

  1. Универсални общи параметри

     -- Приложима течност: Сгъстен въздух

     -- Доказателствено налягане: 1,5 MPa

     -- Максимално работно налягане: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Околна и средна температура: -5 ~ +60 ℃ (не се допуска заледяване)

     -- Работен ъгъл на завъртане: 90°

     -- Изискване за смазване: Без смазване; Смазване с турбинно масло ISO VG32 по избор

     -- Материал: Тяло на клапана – цинкова сплав / лят алуминий; дръжка – инженерна смола

  2. Таблица с параметри на серията и порта

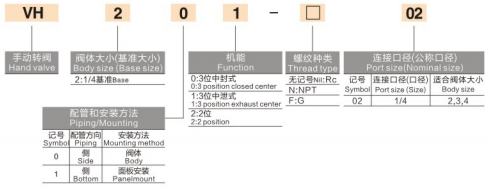

Обяснение на кода на модела

  1. Пример: VH210-02

     -- VH: Базов сериен код

     -- 2: Код на размера (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Оформление на тръбопровода (0 = страничен порт, 1 = долен порт)

     -- 0: Централна функция (0=център затворен, 1=централен ауспух, 2=2-позиция)

     -- 02: Код на размера на порта (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Популярни стандартни модели

     -- VH210-02: 1/4", долен тръбопровод, 3-позиционен център затворен (най-широко използван)

     -- VH200-02: 1/4", страничен тръбопровод, 3-позиционен център затворен

     -- VH201-02: 1/4", странични тръби, 3-позиционен централен ауспух

    -- VH310-03: 3/8", долен тръбопровод, 3-позиционен център затворен

 Основни предимства на продукта

  1. Интуитивна работа с вградено заключване на позицията

      Въртяща се на 90° дръжка с ясно видима позиция на превключвателя; интегрираната механична ключалка за позициониране предотвратява случайна неправилна работа.

  2. Три опции за централна функция за различни работни условия

     -- Централно затворен (200/210): Поддържайте налягането на затягане на цилиндъра по време на изключване на оборудването

     -- Централен ауспух (201/211): Безопасно освобождаване на налягането и пълно обезвъздушаване на системата за поддръжка

     -- 2 позиции (202/212): Просто двупосочно превключване без междинна позиция на задържане

  3. Изключително гъвкав многофункционален дизайн

     Поддържа оформления на странични и долни тръби; налични са два метода на монтаж: вграден монтаж в панела или директно фиксиране на тялото на клапана.

  4. Здрав дълъг експлоатационен живот и без поддръжка

      Издръжлива въртяща се уплътняваща структура с изключителна устойчивост на прах и замърсяване; не се изисква рутинно смазване или поддръжка.

Типични сценарии за приложение

     -- Ръчно двупосочно превключване за пневматични цилиндри

     -- Временно ръчно управление, обезвъздушаване под налягане по време на въвеждане в експлоатация и поддръжка на оборудването

     -- Изолация при аварийно спиране и прекъсване на източника на въздух за блокиране на безопасността на машината

     -- Ръчни тригерни станции за полуавтоматично производствено оборудване

     -- Демонстрация на пневматични вериги и тестови стендове за обучение на основен контрол

Резюме с едно изречение

     4-пътният ръчен въртящ се ръчен вентил SOLH VH разполага с въртяща се работа на 90°, три взаимозаменяеми централни функции, опции за тръбопроводи отстрани/отдолу и методи за монтиране на двоен панел/клапан, служейки като стандартен универсален компонент за ръчно пневматично превключване, пускане в експлоатация на място и изолиране на безопасна въздушна верига.
