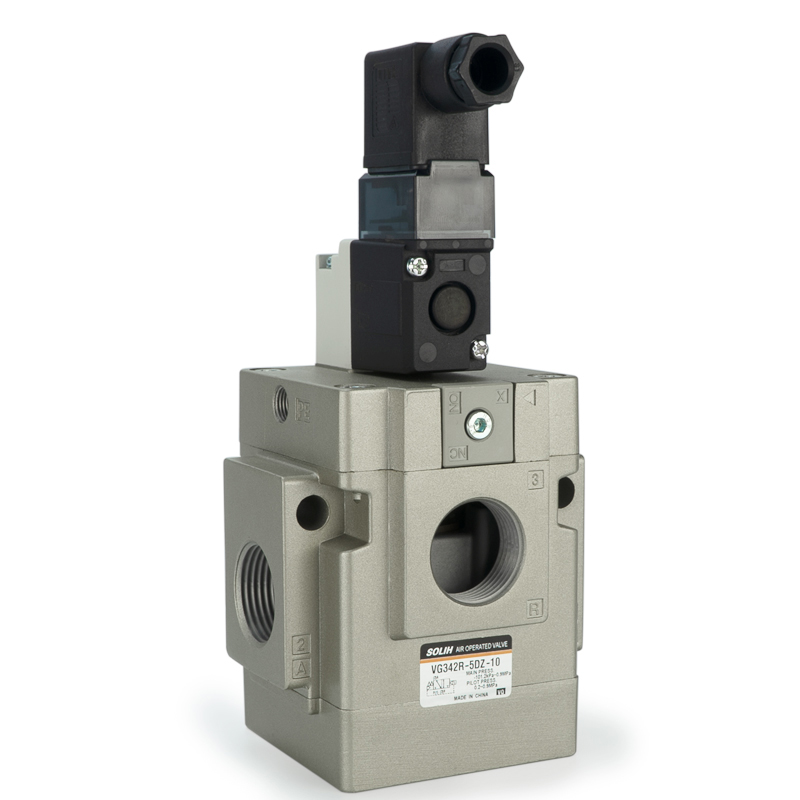

Серия VG342 3-пътен електромагнитен клапан с пилотно управление | Вакуум с голям поток и пневматичен контролен клапан

Марка: SOLH от Richge Technology | 3-портов пневматичен електромагнитен клапан с висок дебит и ниска мощност

1. Общ преглед на продукта

     Серията SOLH VG342 е a3-посочен пилотно управляван електромагнитен клапан с висок поток, професионално проектиран за управление на въздух, вакуум и флуиди с ниско налягане в стандартни пневматични системи. Отличаващ се с еластомерно уплътнение, работа без смазване, ултра ниска консумация на енергия и широка адаптивност на налягането, той поддържа гъвкаво превключване между нормално затворен (NC), нормално отворен (NO) и външен пилотен режим чрез проста смяна на капака. С голям капацитет на потока, бърза реакция и производителност на цикъл с висока честота, той служи като универсален и ефективен контролен вентил за вакуумни системи, пневматични задвижващи механизми с голям отвор и пневматично оборудване с много кръгове.

2. Основни характеристики на продукта

     • Професионална структура на тарелката и надеждно уплътнение: Приема 3-портов пилотно управляван дизайн на тарелка с високоеластична еластомерна уплътнителна структура, осигуряваща нулево изтичане, плътно прекъсване и стабилна дългосрочна циклична работа.

     • Широка адаптивност към среда и налягане: Подходящ за среда със сгъстен въздух и вакуум. Вътрешният пилотен режим поддържа 0,2~0,9MPa, докато външният пилотен режим покривапълен вакуум -101.2kPa до 0.9MPa, адаптиране към различни условия на работа при ниско налягане и вакуум.

     • Без смазване и ниска поддръжка: Оптимизираният вътрешен структурен дизайн елиминира необходимостта от смазване с масло, намалявайки ежедневните разходи за поддръжка и избягвайки средно замърсяване, подходящ за чисти промишлени сценарии.

     • Двойни режими на консумация на енергия и пестене на енергия: Стандартната DC мощност е само 4W; типовете с ниска мощност и дълготрайно захранвани постигат1,8 W ултра ниска консумация на енергия, като ефективно намалява консумацията на енергия при работа на оборудването.

     • Превъзходна производителност при голям поток: C-стойността на максималния ефективен дебит достига 38 dm³/(s·bar) и Cv стойност до 9,8. Той поддържа множество спецификации на калибър с ефективна площ на сечението до 210 mm², отговаряйки на изискванията за бърза вентилация с голям поток на големи пневматични компоненти.

     • Гъвкаво функционално превключване: Функцията на клапана може свободно да се преобразува между NC (нормално затворен), NO (нормално отворен) и външни пилотни режими само чрез подмяна на горния капак, реализиране на многофункционално използване на един клапан и намаляване на разходите за инвентаризация на модела.

     • Многофункционално приложение: Може да се използва като конвенционален контролен клапан за включване и изключване, както и като клапан за избор и разпределителен вентил при външна пилотна конфигурация, с изключително висока съвместимост на сцената.

3. Пълни технически спецификации

4. Електрически спецификации

 4.1 Номинално напрежение

     • AC напрежение: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • DC напрежение: 12V, 24V

  4.2 Консумирана мощност

     • Стандартен DC: 4W

     • Ниска мощност (Тип Y): 1,8 W

     • Дългосрочно захранван (Тип E): 1,8 W

     • AC: Пускане 12.7VA / Задържане 7.6VA

  4.3 Метод на окабеляване

     • Тип G: Окабеляване с директен изход

     • Тип D: DIN тип гнездо (по избор със светлинен индикатор / защита от пренапрежение)

5. Правила за кодиране на модела и тълкуване

  Типичен пример за модел: VG342-04G-1A

     • VG342: Сериен код за 3-пътен пилотно управляван електромагнитен клапан с висок поток

     • Код на размера на порта: 04=1/2", 06=3/4", 10=1"

     • Тип окабеляване: G=директен изход, D=DIN гнездо

     • Код на напрежението: 1=AC100V, 4=AC220V, 6=DC24V

     • Режим на веригата: A=Нормално затворен (NC), B=Нормално отворен (NO), R=Външен пилот

6. Типични сценарии за приложение

     • Управление на вакуумната система: Перфектен за вакуумни вендузи, вакуумни генератори и автоматизирани вериги за задържане и освобождаване на вакуум.

     • Пневматични актуатори с голям поток: Съвместим с цилиндри с голям отвор и пневматични захващащи устройства за реализиране на бързо и мощно пневматично действие.

     • Флуидни вериги с ниско и микроналягане: Стабилно управление за пневматични системи за транспортиране на течности с ниско налягане и микроналягане.

     • Клапанна система на колектора: Използва се като главен контролен вентил и избирателен/разпределителен вентил за многокръгови интегрирани пневматични системи.

     • Високочестотно енергоспестяващо оборудване: Подходящ за автоматизирано оборудване, изискващо често включване-изключване и дългосрочна енергоспестяваща работа.

Резюме с едно изречение

     3-пътният електромагнитен клапан с пилотно управление от серията SOLH VG342 се интегрираголям поток, съвместимост с вакуум, ниска консумация на енергия и функции за превключване на много режими, като високоефективен, енергоспестяващ и многофункционален основен контролен вентил за вакуумни системи, пневматични вериги с голям поток и високочестотно автоматизирано оборудване.
