2/2 пътен флуиден електромагнитен клапан от серия 2S (директно действащ + пилотно задвижван)

марка:SOLH от Richge Technology

Общ преглед на продукта

  1. Серията SOLH 2S са 2/2-пътни нормално затворени спирателни електромагнитни вентили за течности, разделени на две пълни продуктови линии:

     -- Директно действащ 2S (030 / 050 серия с малък отвор)

     -- Пилотно управляван 2S (серия от 150~500 големи отвора)

  2. Проектиран за автоматично включване/изключване на тръбопроводи за чиста вода, сгъстен въздух, смазочни масла, охлаждаща течност за рязане и слабо корозивни течности. Компактна интегрирана структура с непропускливо уплътнение; намотките поддържат дългосрочно непрекъснато захранване.

     -- Директно действащ тип: Пълно отваряне при 0MPa нулево диференциално налягане, идеален за микрофлуидни разклонения с ниско налягане

     -- Пилотен тип: Голям отвор и висок капацитет на потока за главни захранващи тръбопроводи с големи размери на тръбите

  3. Широко съвпадащи с вериги за охлаждане на машинни инструменти, линии за почистване на пръскачки, дренажни системи на въздушни компресори, оборудване за пречистване на вода, автоматизация на течности за опаковане на храни.

Пълна класификация на две продуктови линии: NC с директно действие VS NC с пилотно управление

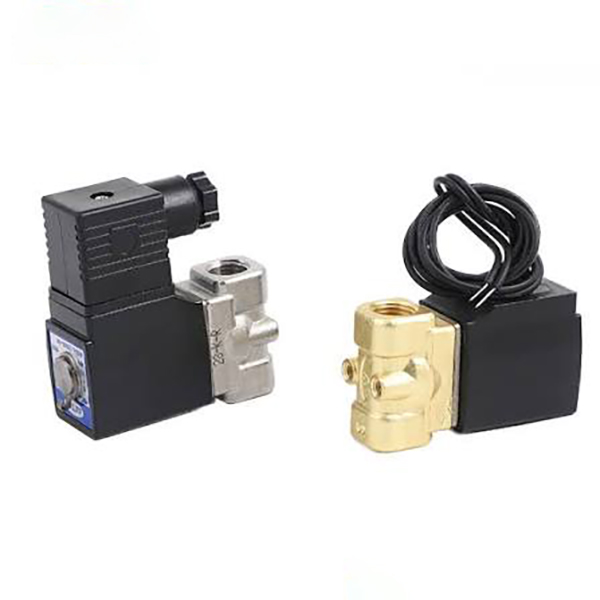

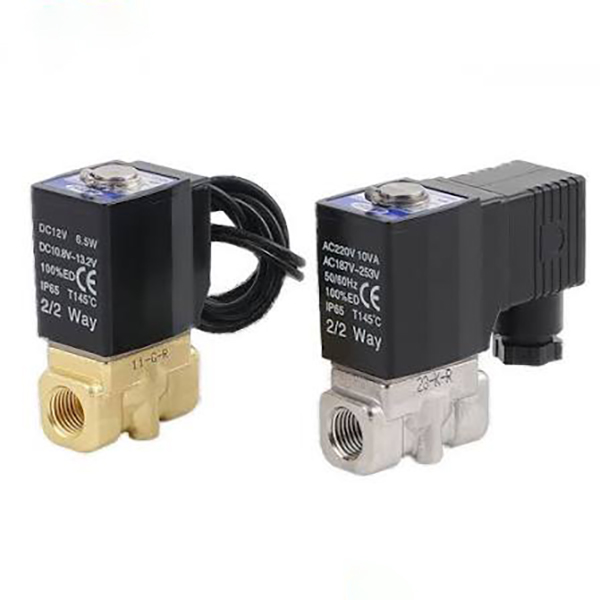

 1. 2S директно действащ нормално затворен (примерен модел: 2S-L030-08)

     -- Принцип на работа:Без спомагателна пилотна въздушна камера; електромагнитната бобина директно дърпа стеблото на арматурата, за да отвори/затвори леглото на клапана. Напълно отворен дори при 0MPa нулево водно/въздушно налягане.

        * ИЗКЛЮЧВАНЕ: Пружината притиска уплътнението, за да прекъсне напълно тръбопроводната течност；

        * ВКЛЮЧВАНЕ: Бобината дърпа арматурата нагоре, за да отвори порта на клапана за преминаване на течността

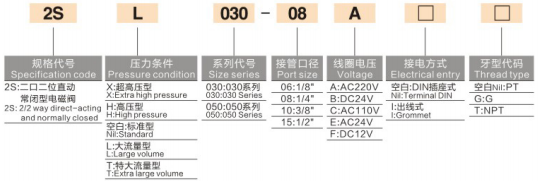

    -- Пълно правило за кодиране на модела:2S - Суфикс за налягане - Серия размери - Резба на порта - Напрежение на бобината - Тип окабеляване - Стандартна резба

        * 2S: Директно действащ 2/2 пътен NC електромагнитен вентил

        * Суфикс за степен на налягане: празно = стандартно / L = голям дебит / T = изключително голям дебит / H = високо налягане / X = изключително високо налягане

        * Серия размери: 030 (мини), 050 (средно малък)

        * Код на порт: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Код на напрежението: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Окабеляване: празно = щепсел DIN гнездо, I = тип проводник на кабела

        * Резба: Празна = PT конусна резба, G = G паралелна BSPP, T = NPT американска резба

     -- Основни предимства:

        *Стартиране при нулево диференциално налягане, без ограничение на минималното работно налягане, стабилна работа за микро флуидни вериги с ниско налягане

        * Изключително компактно тяло, произволен ъгъл на монтаж без ограничение на гравитацията

        * Милисекунда бърза реакция за бързи цикли на включване и изключване

     -- Сценарии за приложение:

       Охлаждащ маслен спрей за малък CNC машинен инструмент, микро спрей за мини перална машина, 3C оборудване микро прекъсване на въздух/вода, вакуумно спомагателно водоснабдяване, малки разклонителни тръбопроводи (G1/8 ~ G1/2).

  2.  2S пилотно управлявана нормално затворена серия

     -- Принцип на работа:Вграден миниатюрен пилотен контролен отвор; разчита на средно налягане в тръбопровода за повдигане на основната диафрагма/макара. Минимум 0,05MPa диференциално налягане, необходимо за пълно отваряне. Бобината контролира само малък пилотен отвор за обезвъздушаване с ниска консумация на енергия.

        * ИЗКЛЮЧВАНЕ: Пилотният отвор е запечатан, налягането нагоре по веригата компресира основното уплътнение, за да затвори тръбопровода

        * ВКЛЮЧВАНЕ: Изпуска налягането на пилотната камера, средното налягане повдига главната макара за поток от течност с голям обем; максимален размер на отвора до Φ50 (G2 инча)

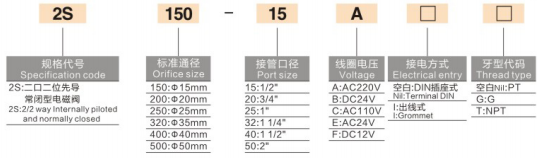

     -- Пълно правило за кодиране на модела:2S - Размер на отвора - Резба на порта - Напрежение на намотката - Тип окабеляване - Стандартна резба

        * 2S: Пилотно управляван 2/2 пътен NC електромагнитен вентил

        * Размер на рамката на отвора: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        * Код на порт: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Кодовете на напрежението/кабелите/нишките са напълно съвместими с вариантите с директно действие

    -- Основни предимства:

        * Голям прав отвор, ултрависок дебит, минимален спад на налягането в тръбопровода за цялата линия на централизираната водопроводна/въздушна мрежа

        * Малка бобина с ниска мощност задвижва корпус на вентил с голям отвор, ниско генериране на топлина, подходяща за 24 часа непрекъсната работа

        * Широк канал за поток, който не се запушва лесно, съвместим с промишлена циркулираща охлаждаща вода, съдържаща незначителни суспендирани примеси

     --Сценарии за приложение:

        Основни тръбопроводи за всмукване/оттичане на въздушен компресор, големи водни вериги за почистване със спрей на поточна линия, колекторни тръби за обработка на насипна вода, маслени тръбопроводи за охлаждане на оборудване за щамповане, промишлени системи за водоснабдяване с тежък режим.

Универсални споделени характеристики на продукта (директно + пилотно управление)

  1. Стандартна нормално затворена (NC) функция Фабрична настройка

     Автоматично изключване при прекъсване на захранването, предотвратява преливане на течност и изтичане по време на изключване на оборудването за по-висока безопасност на системата.

  2. Множество опционални уплътнителни материали

     -- Стандартен NBR нитрилен каучук: Универсален за вода, въздух, смазочни масла

     -- Допълнителен EPDM етилен пропилен: Устойчив на киселини/алкали, чиста течност за гореща вода и храна

  3. Издръжлива намотка с ниска мощност при висока температура

     Топлоустойчива изолационна намотка за дълго непрекъснато захранване, стабилна изолация против изгаряне; двойни опции за окабеляване (DIN гнездо / проводник) за гъвкаво оформление на шкафа.

  4. Много международни стандарти за нишки за износ

     PT британски конус, G BSP паралел, NPT американска резба по избор, съвместим с местна автоматизация и задгранични производствени линии.

  5. Персонализиране с пълна степен на налягане

     Серията с директно действие поддържа персонализиране на стандартно / голям поток / високо / изключително високо налягане; пилотна серия, първоначално оценена за стандартно промишлено налягане на флуида 0,05~1,0MPa.

  6. Универсален монтаж без гравитация

     Може да се монтира вертикално, хоризонтално или обърнато, пасва на вътрешно оформление на тесен електрически шкаф.

Единна таблица с обща техническа спецификация

Директно срещу пилотно управлявана сравнителна таблица за пълен избор

Сегментирани типични сценарии за приложение

  1. Диапазон на приложение на NC с директно действие

     -- Едноточково впръскване на охлаждащо масло и микро спрей за малки машинни инструменти с ЦПУ

     -- Включване/изключване на вакуумно спомагателно водоснабдяване и мини въздушна верига за оборудване за автоматизация на 3C

     -- Малки ултразвукови почистващи машини, лабораторни контури за контрол на микро течности

     -- Клон за поддръжка на оборудването, едноточков превключвател вода/газ за малки тела

  2.Обхват на приложение на NC с пилотно управление

     -- Пълно източване на машината от въздушния компресор и изключване на главния въздухопровод

     -- Управление на главния воден кръг за голямо оборудване за почистване със спрей за поточна линия

     -- Оборудване за пречистване на насипна вода и циркулационни охлаждащи колекторни тръби с голям поток

     -- Опаковки за храни, химическо оборудване с голям спирателен вентил за течност

Правила за преценка на основния избор

     -- Статично налягане в тръбопровода <0,05MPa, периодично подаване на микрофлуид → Трябва да изберете директно действащ 2S

     -- Размер на тръбата ≥G1/2, главен колектор с висок дебит, стабилно дългосрочно водно/въздушно налягане → Изберете пилотно управляван 2S

     -- Гореща вода, хранителна среда, слаба киселинна/алкална среда: Посочете EPDM уплътнение, когато правите поръчка

     -- Централизирано окабеляване вътре в контролния шкаф на машината: Дайте приоритет на типа окабеляване на гнездото DIN

     -- Външно влажно оборудване: Изберете тип проводник с водоустойчив кабелен уплътнител

Съответстващи цялостни решения за пневматични и флуидни вериги

  1. Малка охлаждаща разклонителна верига

     -- Въздушен сервизен модул AFC → 3V серия 3/2 електромагнитен клапан → PU тръби → 2S клапан с директно действие (контрол на контура на охлаждащата вода)

  2. Пълна верига на главния воден колектор на машината

     -- Основна тръба на резервоар за вода / въздушен компресор → 2S пилотен вентил с голям отвор → многостанционни разклонителни линии за пръскане

  3. Взривобезопасна работна верига за течности

     -- Взривозащитен модул за третиране на източник на въздух → 50-VPE взривозащитен 3-пътен вентил + персонализирана взривозащитена намотка 2S пилотен клапан

Резюме с едно изречение

     SOLH 2S серия 2/2-посочен нормално затворен флуиден електромагнитен вентил се разделя на нулево налягане, стартиращ модел с директно действие с малък отвор и пилотно управляван вариант с малък отвор с ниска мощност и голям дебит, с опционални NBR/EPDM уплътнения, съвместимост с много резби и много напрежение, широко използван за автоматичен контрол на спиране на вода, въздух, масло на машинни инструменти, линии за миене, пречистване на вода и автоматизация на опаковки на храни оборудване.
