Серия VM1 (VM100) Мини 2/3-портов механичен цилиндър

Марка: SOLH от Richge Technology

 Продуктово позициониране

     Серията VM1 (VM100) е миниатюрен 2/3 портов механичен цилиндър, напълно взаимозаменяем с оригиналните модели на SMC. Той използва надеждна уплътнителна структура с цилиндър с ултракомпактен лек контур, широк диапазон на работно налягане, обхващащ вакуум и положително налягане, и изобилие от взаимозаменяеми задвижващи глави. Широко използван за откриване на позицията на оборудването, засичане на границата на хода, ръчно движение и превключване на малка въздушна верига на компактни автоматизирани машини.

Основни технически спецификации (серия VM100 / VM1)

  1 Основни параметри

     -- Типове вериги: 2-портови (NC / NO), 3-портови (NC / N.O.)

     -- Структура: Директно действащ тип тарелка с плътно запечатване

     -- Приложима течност: Сгъстен въздух, инертен газ

     -- Диапазон на работно налягане: -100kPa ~ 1.0MPa (съвместим с вакуум)

     -- Околна и средна температура: -5 ~ +60 ℃ (без вътрешно заледяване)

     -- Размери на резбата на порта: M5, Rc1/8 (NPT1/8 и G1/8 по избор)

     -- Капацитет на потока: Cv=0,11, ефективна площ на сечението 2,5 mm²

     -- Нетно тегло: Страничен порт версия 60 g, долен порт версия 67 g (ултра лек)

     -- Опции за оформление на тръбопровода: страничен порт, долен порт

     -- Изискване за смазване: Работа без смазване

  2. Габаритни размери

     -- Модел със страничен порт: 11 × 36 × 16 mm

     -- Модел с долен порт: 11 × 28 × 25 mm

 Дефиниция на веригата и работна логика (3 порта / 2 порта)

   1. 3-портов тип (VM13x, най-популярен) · Порт 1(P): вход за подаване на въздух

     -- Порт 2(A): Контролен изход

     -- Порт 3(R): Изпускателен порт

     -- Нормално затворен NC: незадействан → P отрязан от A, A свързан към R

     -- Нормално отворен NO: незадействан → P свързан към A, A отрязан от R

   2. 2-портов тип (VM12x)

     -- Порт 1(P): вход за течност

     -- Порт 2(A): Контролен изход

     -- Нормално затворена логика: Въздушният канал се отваря при натискане, прекъсва се след освобождаване

Пълна гама от взаимозаменяеми задвижващи глави

 1. Основен прав тип бутало

     -- VM130 / VM120: Стандартно бутало с ход 4,8 мм

     -- VM130U / VM120U: Бутало с къс ход от 2,5 мм

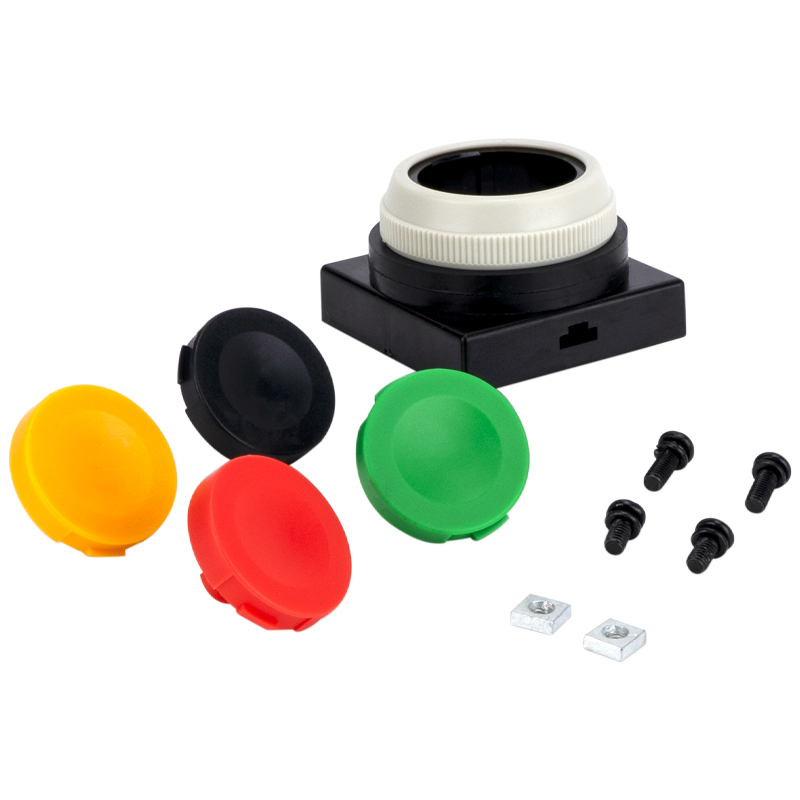

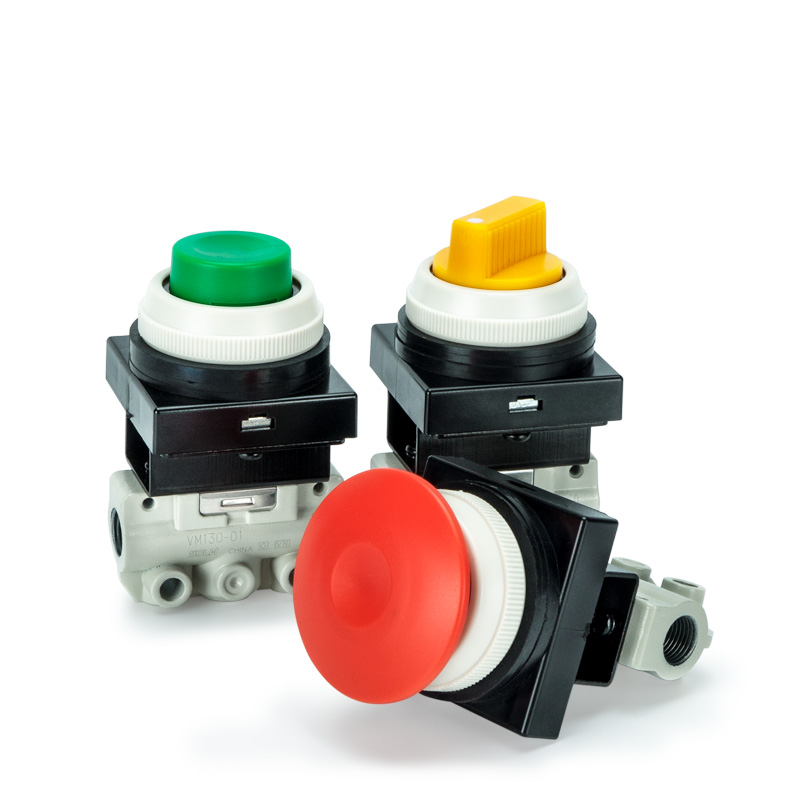

 2. Тип бутон (Ръчна работа с бърз ход)

     -- VM132 / VM122: Плосък стандартен бутон

     -- VM132Y / VM122Y: Жълта гъбена глава за аварийно спиране и висока видимост

     -- VM132G / VM122G: Зелен индикаторен бутон

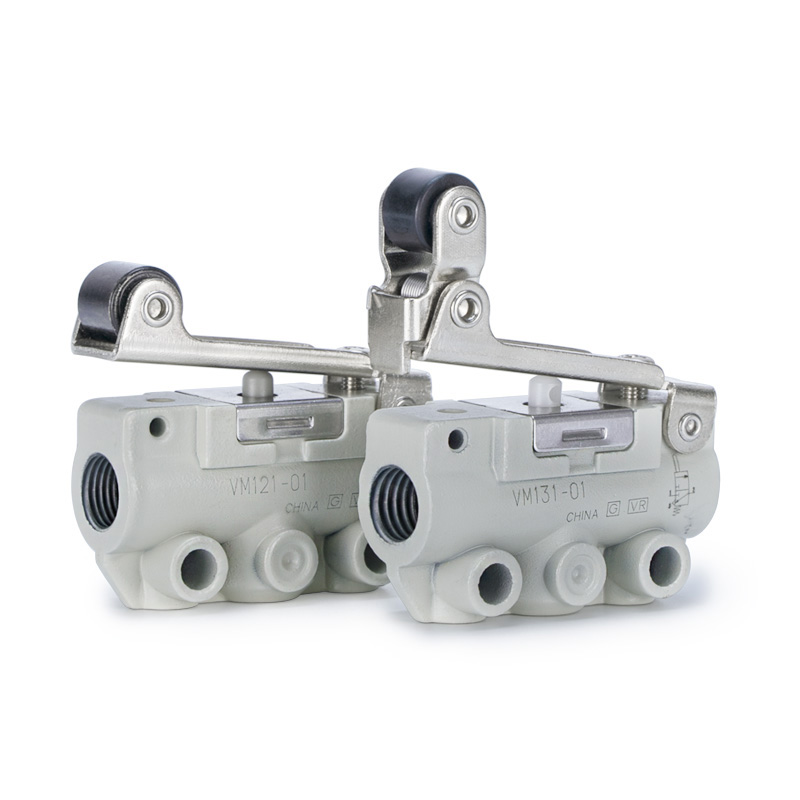

  3. Тип ролков лост (откриване на ход и граница)

     -- VM131 / VM121: Стандартен прав ролков лост

     -- VM131U / VM121U: Ролков лост с къс ход

     -- VM133 / VM123: Еднопосочен ролков лост против отскок

  4. Допълнителни задвижващи механизми по избор

     Лост за панти, лост за превключване, заключващо се въртящо се копче и повече персонализирани глави на спусъка

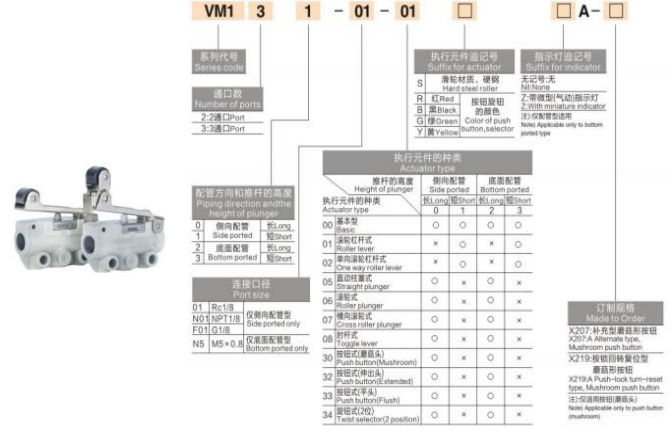

 Обяснение на кода на модела

  1.  (Пример: VM131-01-01A)

     -- VM131: 3-портова верига + задвижващ механизъм с ролков лост

     -- 01: Код на резба на порт (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Разположение на страничните портове (02 = оформление на долните портове)

     -- Суфикс код: A=стандартен; Y=жълта гъба; G=зелен бутон; U=къс ход

  2. Общи стандартни модели

     -- VM131-01-01A: 3-портов ролков лост, Rc1/8, страничен порт (най-широко използван)

     -- VM132-M5-00A: 3-портов плосък бутон, резба M5, долен порт

     -- VM130U-01-N01Y: 3-портово късо бутало, NPT1/8, аварийна глава с жълта гъба

Основни предимства на продукта

     -- Изключително малък и ултра лек: Само 60 g с 11 mm тясна ширина, перфектен за вътрешно вграждане в машината и инсталация за плътно подреждане на панели

     -- Широк универсален диапазон на налягане: Съвместим с пълен вакуум до 1.0MPa положително налягане за многофункционален контрол на веригата

     -- Издръжлива уплътняваща структура на тарелката: Отлична херметичност, дълъг експлоатационен живот и силна устойчивост на замърсяване с прах

     -- Гъвкав тръбопровод и монтаж: Опции за страничен/долен порт, страничен монтаж, долен монтаж, опционална основа на скоба (VM1-B)

     -- Дизайн без смазване: ниски разходи за поддръжка и чист въздушен контур

     -- Пълно портфолио от задвижващи механизми: Съвпада с ръчен ход, ограничение на хода, безопасно аварийно спиране и всички сценарии за работа с механичен спусък

Типични сценарии за приложение

     -- Превключватели за ограничаване на хода на машината: Откриване на обратна връзка за позицията на пълен ход на цилиндъра

     -- Ръчно задвижване и пускане в експлоатация на оборудването: Ръчно тестване на въздушни вериги с бутон на панела

     -- Блокировка за безопасност и вериги за аварийно спиране: задвижващ механизъм с жълта гъба за безопасност на машината

     -- Мини приспособления и приспособления за затягане: Пневматично превключване със скоба / разтягане

     -- Вериги за управление на вакуум: Стабилно превключване при условия на вакуум -100kPa

     -- Общо оборудване за автоматизация: Механичен задействащ въздушен сигнал и вериги за обратна връзка за позиция

Резюме с едно изречение

     Миниатюрен механичен тарелков клапан SOLH VM1 се отличава с ултралеко 60g компактно тяло, надеждно уплътнение на тарелката, пълен вакуум ~ 1.0MPa работен обхват, оформление с двоен страничен/долен порт и пълни взаимозаменяеми задвижващи глави, служещи като предпочитан механичен въздушен контролен клапан за всяко малко автоматизирано оборудване.
