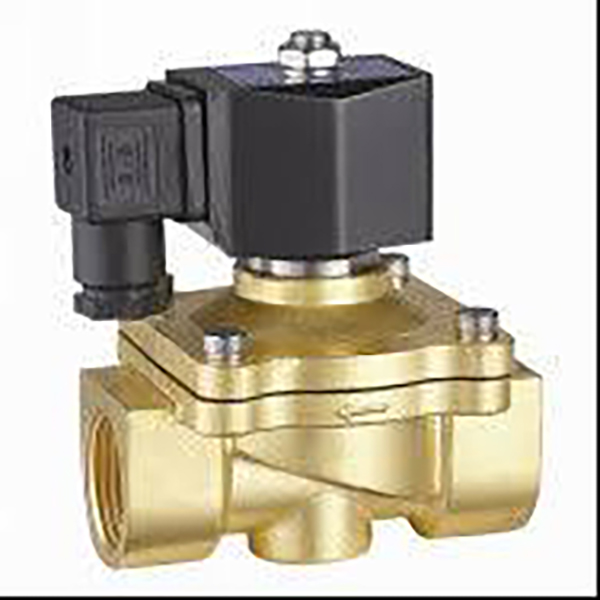

2W серия 2/2 пътен флуиден електромагнитен клапан (директно действащ + пилотно задвижван)

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Серията SOLH 2W е универсален промишлен 2/2-пътен нормално затворен спирателен електромагнитен вентил за течност, разделен на две структурни линии: директно действащ 2W (030/050 малки серии) и пилотно управлявани 2W (150~500 големи серии). Той извършва автоматичен контрол на включване/изключване за чиста вода, сгъстен въздух, смазочни масла, охлаждаща течност за рязане и тръбопроводи за слабо корозивна течност.

       * Месингово тяло на вентила с многослойно антикорозионно уплътнение; двойни опции от директен тип стартиране при нулево налягане и пилотен тип с висок поток за избор на пълен диапазон

       * Стандартизирани размери и спецификации на резбата, съвместими с PT/G/NPT многонишкови за глобален износ

       * Устойчива на ниска температура намотка поддържа стабилно дългосрочно непрекъснато захранване

     Широко съвместим с оборудване за пречистване на вода, вериги за охлаждане на машинни инструменти, линии за почистване със спрей, тръбопроводи за въздушни компресори и системи за автоматизация на флуиди в цялата индустрия.

Пълна класификация на две продуктови линии: NC с директно действие VS NC с пилотно управление

  1. 2W директно действащ нормално затворен (примерен модел: 2W-L030-08)

     --Работещи принципимоля:Електромагнитната бобина директно задвижва стеблото на вътрешната арматура за отваряне/затваряне на основното легло на клапана, което позволява пълно отваряне при нулево средно налягане от 0 MPa.

        * ИЗКЛЮЧВАНЕ: Пружината притиска уплътняващото уплътнение, за да прекъсне напълно тръбопроводната течност

        * ВКЛЮЧВАНЕ: Електромагнитната сила повдига макарата, за да реализира двупосочна циркулация на течността

           Без допълнителна пилотна камера, ултра-проста структура с милисекунди бърза скорост на реакция.

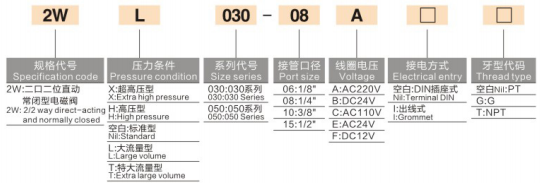

    -- Пълно правило за кодиране на модела

     2W - Суфикс за налягане/поток - Серия от размери - Резба на порта - Напрежение на бобината - Тип окабеляване - Стандартна резба

        * 2W: Директно действащ 2/2-пътен нормално затворен електромагнитен вентил

        *  Суфикс за налягане и дебит: Празно=Стандартен / L=Голям дебит / T=Изключително голям дебит / H=Високо налягане / X=Изключително високо налягане

        * Серия размери: 030 (миниатюрни), 050 (средно малки)

        *  Код на порт: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Код на напрежение: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Режим на окабеляване: Празен = DIN гнездо (стандарт за контролен шкаф), I = водоустойчив проводник (оборудване за влажна среда на открито)

        *  Стандартна резба: празна = PT британска конусна резба, G = G успоредна резба, T = NPT американска резба

   --  Основни предимства

       *  Стартиране при нулево диференциално налягане, без ограничение на минималното работно налягане, стабилно отваряне под вакуум, водни вериги с микроналягане и микропоток

        *  Ултракомпактно тяло, произволен монтажен ъгъл за оформление на тесен шкаф за оборудване

        * Милисекунда бърза реакция при включване и изключване, подходяща за високочестотни прекъсващи цикли старт-стоп

        *  Малко тяло на клапана с ниски разходи за консумативи, икономичен първи избор за едноточково управление на разклонението

     --  Сценарии за приложение

      Едноточково впръскване на охлаждащо масло за малки металорежещи машини с ЦПУ, мини машини за почистване със спрей, микроконтрол на въздух/вода за 3C оборудване за автоматизация, малки разклонителни превключватели на въздушни компресори, контрол за включване/изключване на лабораторни микро течности.

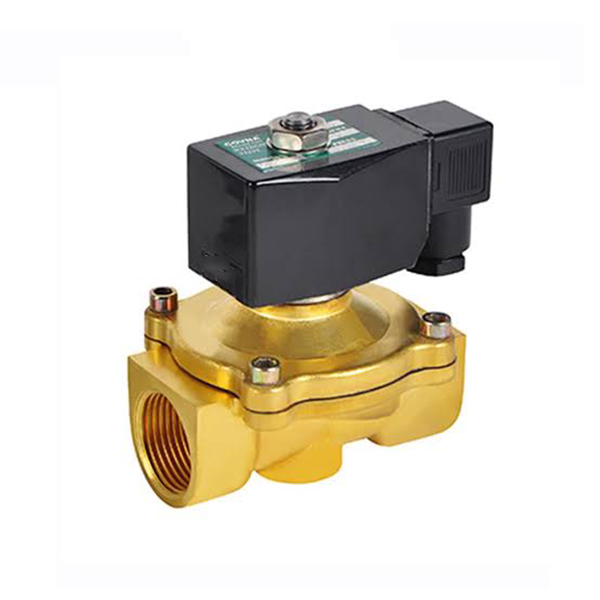

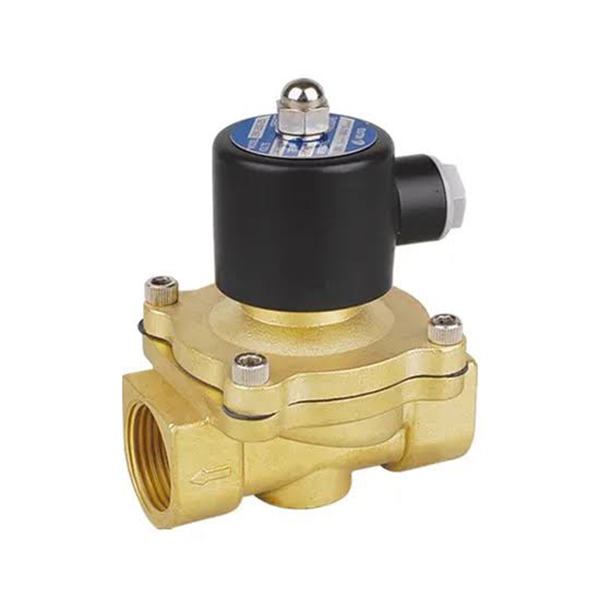

  2. 2W пилотно задвижван нормално затворен (примерен модел: 2W250-25)

     -- Принцип на работа:Вграден пилотен отвор за обезвъздушаване, разчитащ на средното налягане на тръбопровода за повдигане на основната макара с голям отвор; бобината контролира само малък пилотен отвор с ниска консумация на енергия и ниско генериране на топлина. Минимално диференциално налягане при стартиране 0,05MPa, вентилът не може да се отвори напълно без средно налягане.

        * ИЗКЛЮЧВАНЕ: Пилотният отвор е запечатан, вътрешното налягане в кухината компресира уплътнението, за да затвори тръбопровода

        * ВКЛЮЧВАНЕ: Обезвъздушаване на пилотната камера, крикове за средно налягане отварят главния клапан за поток от течност с голям обем, максимален отвор до Φ50 (G2 инча)

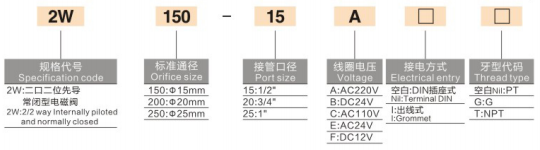

    --Пълно правило за кодиране на модела

        2W - Размер на отвора - Резба на порта - Напрежение на бобината - Тип окабеляване - Стандартна резба

        *  2W: 2/2-пътен нормално затворен електромагнитен вентил с пилотно управление

        *  Стандартен размер на отвора: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Код на порт: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        * Кодове за напрежение, окабеляване и резби, напълно взаимозаменяеми с директно действащи серии, съвместими резервни части за бобини

  3. Основни предимства

     -- Изключително голям прав отвор за висок среден дебит, ултра ниска загуба на налягане в тръбопровода, идеален за централизирани водо/въздушни водоснабдителни мрежи

     -- Бобина с ниска мощност задвижва тялото на клапана с голям отвор, ниско покачване на температурата при 24 часа непрекъсната работа, ефективност против изгаряне

     -- Широк канал за поток, който не се запушва лесно, поддържа циркулираща промишлена охлаждаща вода с малки суспендирани примеси

     -- Един пилотен клапан може да замени множество малки директни клапани, да опрости оформлението на главния тръбопровод и да намали разходите за доставка

  4.Сценарии за приложение

     Управление на главния воден кръг за голямо оборудване за почистване със спрей на монтажна линия, пълно източване на машината от въздушен компресор и изключване на главния въздушен тръбопровод, колекторни тръби с голям поток на циркулационна охладителна система, оборудване за пречистване на вода, общ главен превключвател за течности за опаковане на храни и химическо оборудване.

Универсални споделени основни функции (директно + пилотно управление)

  1.Uniform NC нормално затворена функция (фабрична настройка)

     Автоматично изключване при прекъсване на захранването, ефективно предотвратява преливане, изтичане на вода/въздух по време на изключване на оборудването за по-висока защита на системата.

  2. Двойни допълнителни уплътнителни материали

     -- Стандартен NBR нитрилен каучук: Универсален за чиста вода, сгъстен въздух и смазочни масла при общи работни условия

     -- Допълнителен EPDM етилен пропилен: устойчив на топлина, слаба киселина и алкали, предназначен за гореща вода, чиста течност за храна и оборудване за ецване

  3. Универсални съвместими бобини с множество спецификации

     Пълно покритие на AC и DC напрежение, изолирана бобина с ниска мощност, поддържаща дългосрочно непрекъснато захранване; двойни схеми на окабеляване (DIN гнездо / водоустойчив проводник), адаптивни към вътрешни шкафове и окабеляване на външно оборудване.

  4.Много международни стандарти за нишки за износ

     Три варианта на резба: PT британска конусност, G паралелна BSPP, NPT американска резба, съответстваща на местно оборудване за автоматизация и изисквания за износ на производствена линия в чужбина.

  5. Универсален монтаж без гравитация

     Тялото на вентила може да се монтира вертикално, хоризонтално или обърнато, без да се засяга ефективността на отваряне/затваряне, идеално за компактно оформление на шкафа.

  6. Пълно персонализиране на степента на налягане

     Директната серия поддържа стандартни / високо налягане / изключително високо налягане / голям поток персонализирани версии; пилотната серия естествено се адаптира към конвенционален промишлен диапазон на налягане на флуида 0,05~1,0MPa.

Единна таблица с обща техническа спецификация

Директно срещу пилотно управлявана сравнителна таблица за пълен избор

Сегментирани типични сценарии за приложение

  1. 2W директно действащи NC приложими полета

     -- Едноточково впръскване на охлаждащо масло и микро спрей за малки машинни инструменти с ЦПУ, просто управление на микро течности на станция

     -- Вакуумно спомагателно водоснабдяване и малък пневматичен клон за включване/изключване за оборудване за автоматизация на 3C

     -- Малко ултразвуково почистващо оборудване, лабораторни контури за контрол на микро течности

     -- Клон за поддръжка на оборудването, едноточков превключвател вода/газ за малки тела

  2. 2W пилотно управлявани NC приложими полета

     -- Въздушен компресор пълно източване на машината, спирателен клапан на главния въздушен тръбопровод на работилницата

     -- Управление на главния воден кръг за голямо оборудване за почистване със спрей за монтаж

     -- Циркулационна система за пречистване на вода, колекторни тръби с голям поток за промишлено охлаждане

     -- Главен превключвател за течност с голям отвор за опаковане на храни и цялостно химическо оборудване

Правила за преценка на основния избор

     -- Налягане вода/въздух в тръбопровода под 0,05MPa, прекъсваща микро среда, вакуумна верига → Трябва да изберете 2W тип с директно действие

     -- Размер на тръбата ≥G1/2, трансмисия с висок поток от цялата линия на главната тръба, тръбопровод с дългосрочно стабилно налягане → Изберете 2W пилотно управляван тип

     -- Гореща вода, пречистена вода, работни условия на течност със слаба киселина: Посочете EPDM уплътнение за храни, когато правите поръчки

     -- Централизирано окабеляване вътре в контролния шкаф на машината: Дайте приоритет на типа окабеляване на гнездото DIN; спрей и влажно оборудване за открито изберете I водоустойчив тип проводник

     -- Воден кръг с високо налягане и станции с висок дебит могат да избират персонализирани тела на клапани със суфикс H/L/T

Съответстващи цялостни решения за пневматични и флуидни вериги

  1. Малка охлаждаща разклонителна верига

     AFC модул за обслужване на въздух → 3V серия 3/2 електромагнитен клапан → PU пластмасова тръба → 2W клапан с директно действие (контрол за включване/изключване на веригата на охлаждащата вода)

  2. Пълна верига на главния воден колектор на машината

     Главна тръба на резервоар за вода / въздушен компресор → 2W пилотен вентил с голям отвор → доставка на разклонение до всяка станция пръскащ тръбопровод

  3. Взривобезопасна работна верига за течности

     Уред за третиране на взривобезопасен източник на въздух → 2W пилотен клапан с персонализирана взривобезопасна намотка, съчетана с взривобезопасни тръбопроводи за автоматично управление

Резюме с едно изречение

     SOLH 2W серия месингов 2/2-пътен нормално затворен флуиден електромагнитен вентил осигурява стартиране при нулево налягане, малък вариант с директно действие и голям дебит с ниска мощност, пилотно управляван вариант, с опционално NBR/EPDM уплътнение за храни, съвместимост с много нишки и много напрежение, широко използван за автоматично управление на спиране на водата, въздуха, маслото на машинни инструменти, линии за измиване със спрей, обработка на вода и опаковане на храни оборудване за автоматизация на течности.
