Серия VM2 (VM200) среден 2/3 портов механичен тарторов клапан

Марка: SOLH от Richge Technology

Продуктово позициониране

     Серията VM2 (VM200) е среден по размер 2/3 портов механичен клапан с цилиндър, напълно взаимозаменяем със стандартните модели на SMC. Възприемайки надеждна уплътняваща конструкция на тарелката, той се отличава със забележителен висок капацитет на потока (Cv≈0,87), универсален стандартен порт Rc1/4, здрава промишлена конструкция и пълни сменяеми задвижващи глави. Това е основният механичен контролен клапан за откриване на границата на хода, ръчно управление и превключване на въздушна верига на всички видове автоматизирани машини.

Основни технически спецификации

  1 Основни параметри

     -- Сериен код: VM200 (кратко име VM2)

     -- Типове вериги: 2-портови (VM22x), 3-портови (VM23x, нормално затворен NC като стандарт)

     -- Структура: Директно действащ тарелков тип с отлично уплътнение и дълъг експлоатационен живот

     -- Приложима течност: Сгъстен въздух, инертен газ

     -- Диапазон на работно налягане: 0 ~ 1,0 MPa (несъвместим с вакуум)

     -- Околна и средна температура: -5 ~ +60 ℃ (не се допуска заледяване)

     -- Резба на порта: Rc1/4 (02); по избор NPT1/4 (N02), G1/4 (F02)

     -- Дебит: Ефективна площ на сечението 19 mm², Cv = 0,87

     -- Нетно тегло: Стандартен модел 90 гр

     -- Разположение на тръбопровода: страничен порт (01), долен порт (00)

     -- Изискване за смазване: Без смазване; Смазване с турбинно масло ISO VG32 по избор

  2. Габаритни външни размери (mm)

     -- Версия със страничен порт: 17 × 44 × 25

     -- Версия с долен порт: 17 × 44 × 30

Дефиниция на веригата и работна логика (3 порта / 2 порта)

  1. 3-портов модел (VM23x, най-широко използван)

     -- Порт 1(P): Основен вход за подаване на въздух

     -- Порт 2(A): Изход за управляващ сигнал

     -- Порт 3(R): Изпускателен порт

     -- NC нормално затворена логика: незадействано → P прекъснато от A, A свързан към R; След задействане → P се свързва с A, A прекъсва изпускателната тръба R

  2. 2-портов модел (VM22x)

     -- Порт 1(P): вход за течност

     -- Порт 2(A): Контролен изход

     -- Нормално затворен: Въздушният канал се отваря при натискане, прекъсва се веднага след освобождаване

Пълно портфолио със сменяеми задвижващи глави

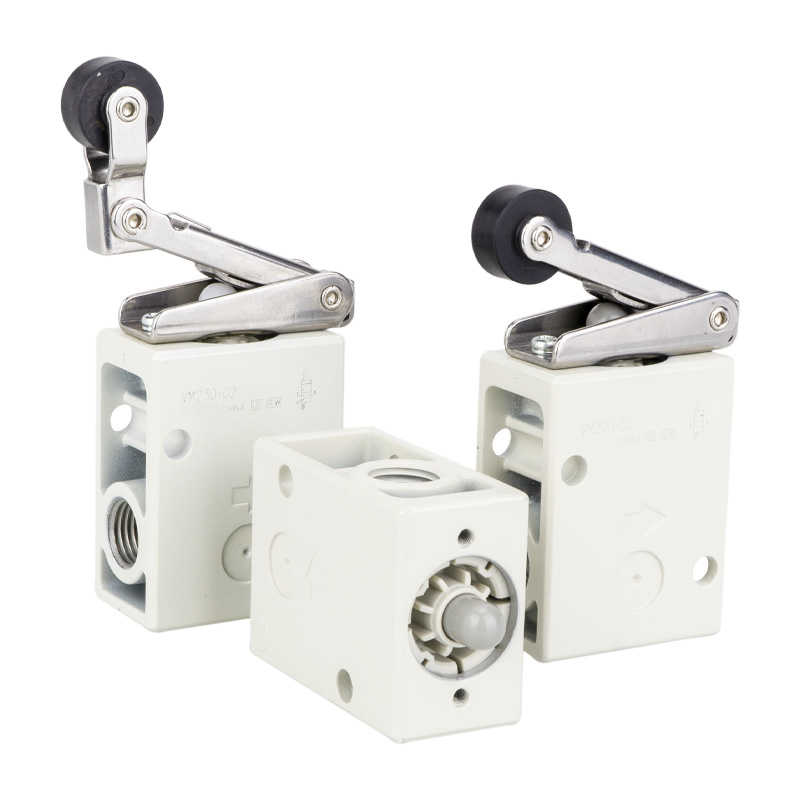

 1. Тип ролков лост (за откриване на границата на хода, най-популярно)

     -- VM231/221: Стандартен POM пластмасов ролков лост

     -- VM231S/221S: Валяк от закалена стомана за тежки работни условия, устойчиви на абразия

     -- VM233/223: Еднопосочен лост против отскок

  2. Тип право бутало

     VM230/220: Стандартно право бутало

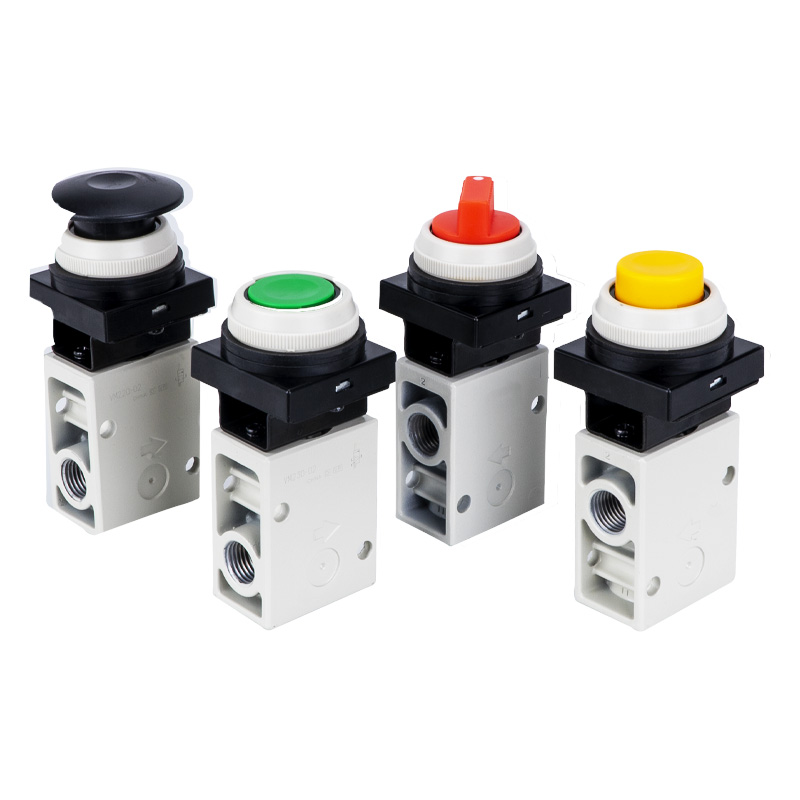

3. Тип бутон (за ръчно движение)

     -- VM232/222: Плосък стандартен бутон

     -- VM232Y/222Y: Жълта гъбена глава с висока видимост за аварийно спиране

     -- VM232G/222G: Зелен индикаторен бутон

 4. Допълнителни специални задвижващи механизми

     Лост за панти, лост за превключване, заключващо се въртящо се копче, двупосочен лост и други персонализирани глави на спусъка

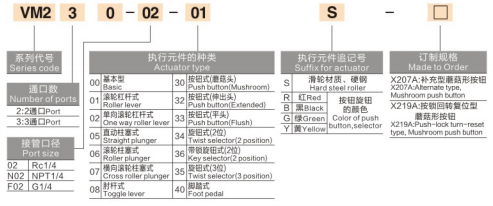

 Обяснение на кода на модела

   1. (Пример: VM231-02-01S)

     -- VM231: 3-портова верига + задвижващ механизъм с ролков лост

     -- 02: Размер на резбата на порта (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Оформление на страничните портове (00 = оформление на долните портове)

     -- S: Ролка от закалена стомана (без наставка = стандартна POM ролка)

     -- Цветен суфикс: A=стандартно черно; Y=жълта гъба; G=зелен бутон

  2. Общи стандартни модели

     -- VM231-02-01A: 3 порта, POM ролка, Rc1/4, страничен порт (универсален модел с общо предназначение)

     -- VM231S-02-01A: 3-портова, закалена стоманена ролка, Rc1/4, страничен порт (тежки работни условия, устойчиви на абразия)

     -- VM230-02-00A: 3 порта, право бутало, долен порт

     -- VM232Y-02-01A: 3-портов, жълт гъбен бутон за аварийно спиране, страничен порт

Основни предимства на продукта

     -- Средно висока производителност на потока: Cv=0,87, почти 8 пъти по-висок капацитет на потока от mini VM1 (Cv=0,11), идеално съответстващи на пневматични вериги със среден поток

     -- Универсален порт Rc1/4: Стандартен основен размер на резбата за оборудване за автоматизация с отлична съвместимост между различни модели

     -- Надеждно уплътнение на тарелката: добра херметичност, устойчивост на замърсяване с прах, бърза реакция и удължен експлоатационен живот

     -- Поддръжка на оформление на двоен тръбопровод: Опции за странични и долни портове за гъвкаво оформление на плътен панел

     -- Пълно покритие на задвижващия механизъм: Ролков лост, бутало, плосък бутон и глава с форма на гъба са налични за покриване на механично ограничение, ръчно движение и аварийно спиране при всички сценарии

     -- Издръжлива здрава конструкция: Метално тяло на клапана; Закалена стоманена ролка със суфикс S по избор за тежка промишлена непрекъсната работа

     -- Дизайн без смазване: ниско работно натоварване при поддръжка, чиста и екологична работа на въздушната верига

Типични сценарии за приложение

     -- Сензор за ограничаване на хода на оборудването: Откриване на пълна позиция на цилиндър / плъзгаща се маса със задвижващ механизъм на ролков лост

     -- Ръчно джог управление: Пускане на машината в експлоатация на място и управление на панела чрез бутон

     -- Аварийно блокиране за безопасност: Жълта гъбеста глава за бързо прекъсване на въздушната верига

     -- Превключване на приспособление и приспособление: управление на пневматичния контур при затягане/разтягане

     -- Автоматизирани производствени линии: Сигнал за позиция на работната станция и вериги за механично блокиране на безопасността

     -- Опаковъчни, текстилни и печатни машини: Високочестотни механични вериги за управление на задействане

Сравнение на избора: VM1 VS VM2 Таблица за бърза справка

Резюме с едно изречение

     SOLH VM2 среден механичен тарелков вентил е оборудван с универсален Rc1/4 порт, Cv=0,87 висок капацитет на потока, пълна гама взаимозаменяеми задвижващи механизми и опции за тръбопроводи с двойна страна/долно, действайки като стандартен основен механичен контролен вентил за всички пневматични превключващи вериги на промишлена автоматизация.
