5V серия електромагнитен клапан | 5/2 и 5/3 пътен високочестотен пневматичен контролен вентил с ниска мощност

Марка: SOLH от Richge Technology | Пълен съвместим заместител за електромагнитен клапан от серия AirTAC 5V от висок клас

1. Общ преглед на продукта

     Серията SOLH 5V е 5-портов пневматичен насочен електромагнитен клапан от висок клас, напълно взаимозаменяем с оригиналната серия 5V на AirTAC. Покрива5/2 начин двупозиционен и5/3 начин трипозиционен функционални видове. Възприемайки усъвършенствана плъзгаща се структура на макарата с нискомощна енергоспестяваща конструкция на бобина, тя се отличава с ултра-дълъг експлоатационен живот, стабилно високочестотно превключване и нисък процент на отказ. С вътрешна пилотна изпускателна структура и степен на защита IP65, той е подходящ за чисти работни среди като електроника, храна и медицинско лечение. Професионално използван за възвратно-постъпателно управление на двойнодействащи цилиндри, той е предпочитаният основен контролен клапан за автоматизирани пневматични системи с висок стандарт.

  1.1 Основен порт и дефиниция на функцията

     • 5-портова конфигурация: P (основен вход за въздух), A/B (двоен работен изход), R/S (двоен независим изпускателен отвор)

     • 5/2 начин две позиции: Функция за обръщане в една посока, завършва управлението на цикъла на удължаване и прибиране на цилиндъра

     • 5/3 път с три позиции: Оборудван със средна неутрална позиция, поддържащ спирачен цилиндър, поддържане на налягането и функции за пълно нулиране на изпускателната система

     • Основно приложение: Специализиран за управление на възвратно-постъпателни операции с пълен ход на всички двойнодействащи пневматични цилиндри

2. Основна продуктова класификация и функционална логика

  2.1 5/2 пътен двуточков електромагнитен вентил

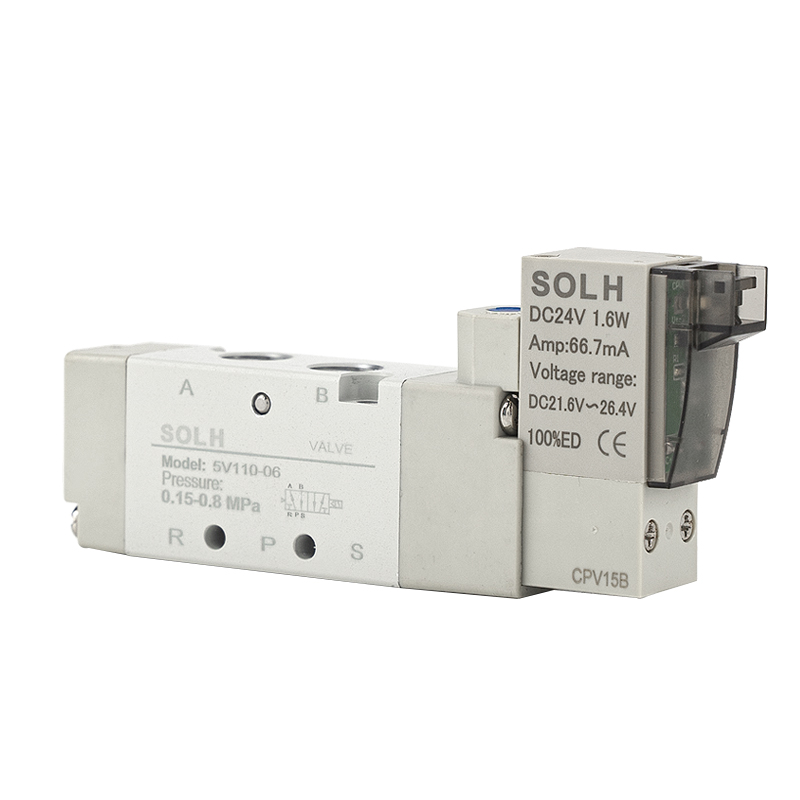

     • Единичен електрически контрол (5V110/210/310): Електрифицирано за превключване на посоката, автоматично нулиране на пружината при изключване, подходящо за конвенционално възвратно-постъпателно управление

     • Двойно електрическо управление (5V120/220/320): Електрифициран за пълно реверсивно действие, памет за състоянието на изключено захранване и самозадържане, подходящо за работни условия със заключване на позиция за дълго време

  2.2 5/3 пътен триточков електромагнитен вентил (двойно електрическо управление)

     Три опционални централни неутрални функции за посрещане на различни изисквания за процеси на място:

     • 30C (Централно затворено): Централна позиция P порт затворен, A/B портове комуникират с R/S изпускателни портове, реализирайки спиране на цилиндъра и задържане на налягането във всяка позиция на ход

     • 30E (централен ауспух): Централна позиция P порт затворен, A/B двойни портове напълно изтощени, цилиндърът се нулира бързо без остатъчно налягане

     • 30P (задържане на централното налягане): Централна позиция P порт комуникира с A/B портове, R/S изпускателни портове са затворени, поддържайки стабилно налягането в тръбопровода на системата

3. Основни модели, параметри на калибър и поток

4. Основни технически параметри

5. Бързо тълкуване на кодиране на модела

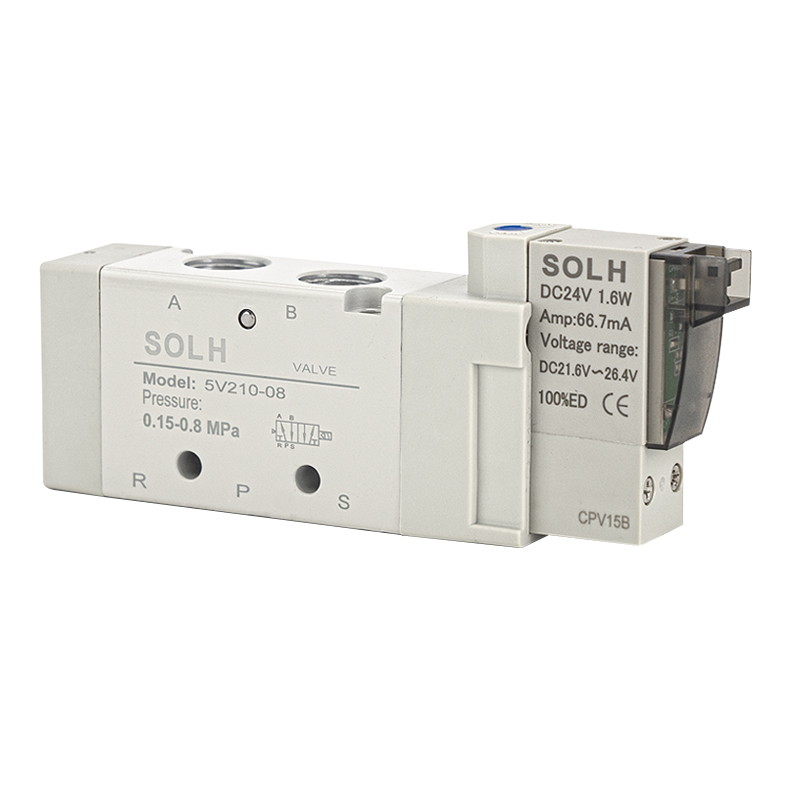

     Вземайки 5V210-08 DC24V като стандартен пример

     • 5V: Сериен код за 5-портов 2/3-позиционен пневматичен електромагнитен клапан

     • 2: спецификация на серия 200, съответстваща на основния калибър G1/8 и G1/4

     • 10: Единично електрическо управление 2-позиционен тип;20 = тип двойно електрическо управление;30C/E/P = 3-позиционен централен функционален тип

     • 08: Интерфейсен калибър G1/4;06 = G1/8;M5 = резба micro M5

     • DC24V: Номинално напрежение;B означава DC24V,A означава AC220V, налични са множество опции за напрежение

6. Основни предимства на продукта

     • Ниска мощност и изключително дълъг експлоатационен живот: Енергоспестяваща бобина с ниска мощност от 0,9 W намалява дългосрочната консумация на енергия при работа. Възприемайки високопрецизна уплътнителна структура на макарата с ниско съпротивление на триене, той поддържа 30 милиона+ стабилни цикъла на превключване и минимизира по-късната честота на поддръжка.

     • Ултра-бърз високочестотен отговор: Оптимизираният дизайн на вътрешния въздушен канал постига време за реакция на превключване в рамките на 0,05 секунди, перфектно адаптиране към изискванията за високочестотно циклично действие на автоматизирани производствени линии.

     • Приспособимост към чиста среда: Вградената централизирана вътрешна пилотна изпускателна структура избягва външно замърсяване от преливник с нефт и газ, като напълно отговаря на стандартите за безпрахово и чисто производство на електрониката, хранителната и медицинската промишленост.

     • Силна интеграция и удобно отстраняване на грешки: Подкрепете интегрираната инсталация на колекторния клапанен блок, за да спестите място на оборудването. Оборудван с ръчен бутон на тялото на клапана, улесняващ отстраняването на грешки с един клапан и пробната работа на оборудването.

     • Стабилна и устойчива на атмосферни влияния производителност: Широк диапазон на температурна адаптация и IP65 защита от прах и вода, стабилна работа в сложни вътрешни и външни индустриални среди.

7. Типични сценарии за приложение

     • Двойнодействащ цилиндър с възвратно-постъпателно управление: Широко използван за автоматично боравене, изтласкване на материал, затягане на приспособления, ротационно позициониране и други пневматични възвратно-постъпателни действия.

     • Автоматизирани производствени линии с висок стандарт: Прилага се за автомобилни линии за заваряване, запечатване и рязане на опаковки, електронен повърхностен монтаж, пълнене на храни и друго оборудване за прецизна автоматизация.

     • Високочестотни и чисти работни условия: Предпочитан тип вентил за промишлени сценарии, изискващи често обръщане, нулево замърсяване и дългосрочна стабилна непрекъсната работа.

8. Разграничение при избора: 5V серия срещу 4V серия електромагнитен клапан

Резюме с едно изречение

     Серията SOLH 5V е 5/2 и 5/3 пътен пневматичен електромагнитен вентил от висок клас с ниска консумация на енергия, ултра дълъг експлоатационен живот и бързо високочестотно превключване. Отличаващ се с чист вътрешен ауспух и IP65 водоустойчив и прахоустойчив дизайн, той е оптималният управляващ клапан за двойнодействащи цилиндри и чисти автоматизирани пневматични системи с висок стандарт, напълно съвместим с оригиналната серия 5V на AirTAC.
