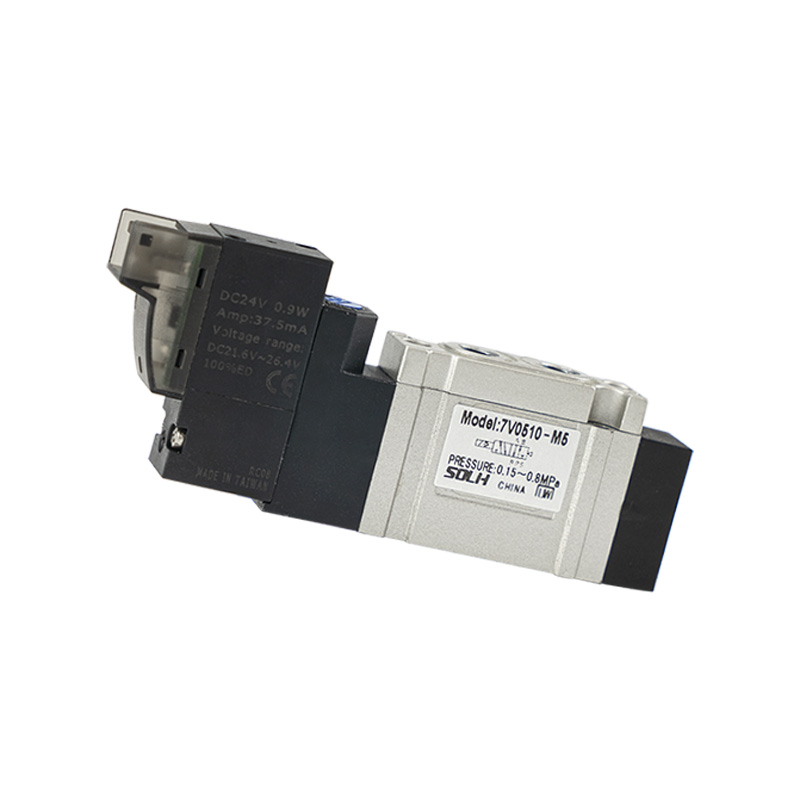

Серия 7V Компактен електромагнитен клапан 5/2 и 5/3 с пилотно управление

марка:SOLH от Richge Technology

Продуктово позициониране

     Серията SOLH 7V е компактен пилотно управляван насочен електромагнитен вентил, покриващ 5/2-пътни и 5/3-пътни функции, специално проектиран за общи стандартни пневматични вериги. Приемайки вътрешна централизирана изпускателна структура с оптимизиран канал за потока, той осигурява забележително голям капацитет на потока, бърза реакция на превключване и ниска консумация на енергия. Може да се използва самостоятелно или да се сглоби в колекторни клапани за централизирано управление на множество цилиндри.

Основна структура и функционална класификация

 1. Дефиниция на функцията за порт и позиция:

   1.1  5/2 пътен електромагнитен вентил: 1 вход P, 2 работни порта A/B, 2 изпускателни порта R/S

     -- 10 суфикс: Единична намотка с единичен соленоид с пружинно връщане

     -- 20 суфикс: Двойна намотка с двоен соленоид със заключване

   1.2 5/3 пътен електромагнитен клапан с двойна намотка (3 централни основни функции)

     -- 30C Централно затворен: Всички портове са напълно запечатани в средна позиция за блокиране на налягането в цилиндъра за задържане при затягане

     -- 30E централен ауспух: A & B свързани към изпускателния R/S за безопасно освобождаване на остатъчното налягане

     -- 30P централно захранване с налягане: P свързан към A и B, двете страни на цилиндъра поддържат въздушно налягане

  2. Задвижване и структурна характеристика

     -- Тип задвижване: Пилотно управляван дизайн, ниско налягане при стартиране, ултра-бърза реакция и голям дебит

     -- Вътрешно централизирано изпускане: пилотният въздух се изпуска равномерно през главните изпускателни отвори R/S, чисти и подредени тръбопроводи без разпръснати пилотни изпускателни газове

Таблица с размери на серията и параметри на потока

Универсални общи технически спецификации

     -- Диапазон на работно налягане: 0,15 ~ 0,8 MPa

     -- Налягане при тестване: 1,2 MPa

    -- Работна температура: -20 ℃ ~ +70 ℃ (без заледяване в подаването на въздух)

     -- Време за реакция при превключване: ≤50 ms

     -- Максимална работна честота: 5 Hz

     -- Консумирана мощност на бобината: DC = 0.7W; AC = 1.1VA

     -- Стандартни опции за напрежение

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Степен на защита: IP40 прахоустойчив

     -- Материал на тялото на клапана: лята под налягане алуминиева сплав

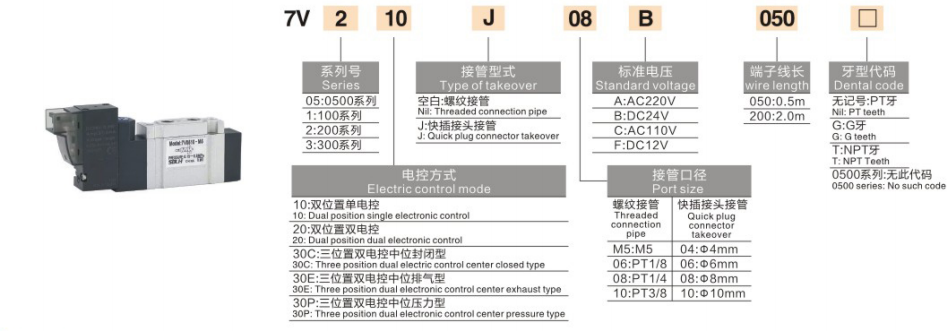

Пълно правило за именуване на модела

  1. Примерен модел: 7V210J08B050

     -- 7V: Сериен код за пилотно управляван компактен електромагнитен вентил 5/2 и 5/3

     -- 2: Код на размера (2 = серия 7V200, 1/4" порт)

     -- 10/20/30C/30E/30P: Функция на веригата

        10=5/2 единична намотка; 20=5/2 двойна намотка; 30 серии = 5/3 три позиции

     -- J: Форма за връзка с порт; J = бърз монтаж, празен = порт със стандартна резба

     -- 08: Код на размера на порта (08 = 1/4")

     -- B: Код на напрежението на бобината (B=DC24V, A=AC220V)

     -- 050: Код за дължина на кабела (050 = 0,5 метра кабел)

Общи стандартни референтни модели

  1. Серия 5/2 с две позиции

     -- Възвратна пружина с единична спирала: 7V110-06 (1/8", DC24V)

     -- Заключване с двойна бобина: 7V220-08 (1/4", AC220V)

  2. 5/3 серии с три позиции

     -- Задържане на централно затворено налягане: 7V130C-06

     -- Освобождаване на централното изпускателно налягане: 7V230E-08

     -- Централен двоен порт под налягане: 7V330P-10

Основни предимства на продукта

  1. Подобрена производителност при висок поток

     -- Оптимизиран вътрешен рационализиран дизайн на плъзгача, капацитетът на потока е увеличен с около 30% в сравнение с традиционните електромагнитни клапани от серия 4V, реализирайки по-бързо разширяване и скорост на прибиране на цилиндъра.

  2. Гъвкава многопосочна инсталация и опции за двоен порт

     -- Поддържа хоризонтален и вертикален монтаж; два режима на свързване: порт със стандартна резба или фитинг за бързо вкарване за бързо сглобяване на тръбите.

  3. Интегриран модулен дизайн на колектора

     -- Съвместим с основата на колекторния клапан с множество станции, множество клапани, подредени заедно, за да се спести място за монтаж на шкафа и да се опрости оформлението на главния въздушен тръбопровод.

  4. Намотка със свръхниска мощност

     -- Дизайнът на серпентината с ниска мощност намалява генерирането на топлина, подходящ за дългосрочни непрекъснати условия на работа с по-ниска консумация на енергия.

  5. Изключително дълъг експлоатационен живот

     -- Прецизна вътрешна макара и уплътнителна структура, стабилна производителност до милиони цикли на превключване с минимална поддръжка.

Резюме с едно изречение

     Компактният електромагнитен вентил с пилотно управление SOLH 7V обхваща напълно 5/2 варианти с единична/двойна намотка и 5/3 три централни функционални варианта с M5~3/8" пълни размери на порта, включващ 30% по-висок поток от конвенционалната серия 4V, ниска консумация на енергия и дизайн с възможност за подреждане на колектор като универсален насочващ управляващ вентил за всички стандартни автоматизирани пневматични вериги.
