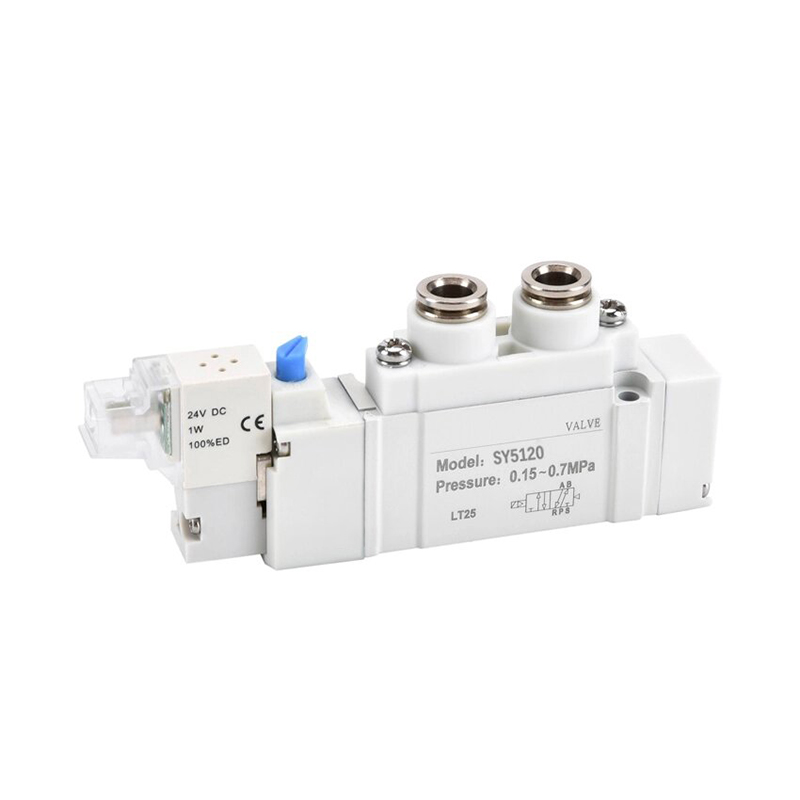

Пилотно управляван 5-портов електромагнитен клапан от серия SY

марка:SOLH от Richge Technology

Продуктово позициониране

     Серията SOLH SY е масов пилотно управляван 5-портов електромагнитен клапан, включващ ултракомпактен корпус, ултра ниска консумация на енергия и значително подобрен капацитет на потока. Той служи като основен компонент за управление на посоката за възвратно-постъпателно движение на цилиндъра и превключване на пневматична верига на цялото автоматизирано производствено оборудване, напълно взаимозаменяем с оригиналната серия SMC SY.

Пълна класификация на размера на сериите и обхват на съвпадение

Универсални основни технически спецификации

  1. Типове вериги:

     -- 5/2-пътен (единична пружина за връщане / двойна фиксираща намотка);

     -- 5/3-пътен (3 централни функции: Централно затворен / Централен изпускателен / Централно захранване с налягане)

  2. Диапазон на работно налягане

     -- Вътрешен пилот: 0,1 ~ 0,7 MPa

     -- Външен пилот (съвместим с вакуум): -100 kPa ~ 0,7 MPa

  3. Работна температура: -10 ~ 50 ℃ (без заледяване в източника на въздух)

  4. Консумирана мощност на намотката: Стандартна намотка 0,35 W; енергоспестяваща бобина с ниска мощност само 0,1W

  5. Степен на защита: Щепселен конектор IP65; основа за монтаж на колектор IP67

  6. Продължителност на експлоатацията: макара за запечатване на празнини до 200 милиона цикъла; еластично уплътнение до 70 милиона цикъла

  7. Стандартни опции за напрежение: DC12V / DC24V (масово основно); AC110V / AC220V

Структурни и основни предимства на производителността

  1. Конструкция за монтиране на колектора за бързо включване

     -- Директно закрепване към основата на колектора от серия SS5Y, бързо сглобяване и разглобяване, лесна поддръжка на един клапан без демонтиране на целия вентилен остров.

  2. Изключително ниска енергоспестяваща намотка

     -- Допълнителна намотка с ниска мощност от 0,1 W, ниско генериране на топлина, идеално подходяща за дългосрочни непрекъснати работни условия под напрежение, значително намаляване на фабричните разходи за сгъстен въздух и енергия.

  3. Силно оптимизиран плъзгач с висок поток

     -- Оптимизиран вътрешен рационализиран дизайн, капацитетът на потока е увеличен с около 80% в сравнение със соленоидните клапани от старо поколение, реализирайки по-бърза скорост на разширяване/прибиране на цилиндъра без загуба на налягане.

  4. Вграден екран за пилотен филтър

     -- Интегрирана мъничка филтърна мрежа на входа на пилотния клапан за блокиране на прах и примеси, като ефективно намалява честотата на заглушаване на макарата и удължава експлоатационния живот.

  5. Многопосочно гъвкаво оформление на портовете

     -- Въздушни портове, налични отстрани/отгоре/отдолу в три посоки, свободно регулирайте маршрута на тръбите, за да избегнете механични смущения вътре в компактните рамки на оборудването.

  6. Интегриране на модулен клапанен остров

     -- Перфектно съвпадащи с колекторни основи от серия SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, реализират централизирано унифицирано подаване и изпускане на въздух, подредено оформление на окабеляването и спестяват място за монтаж на шкафа.

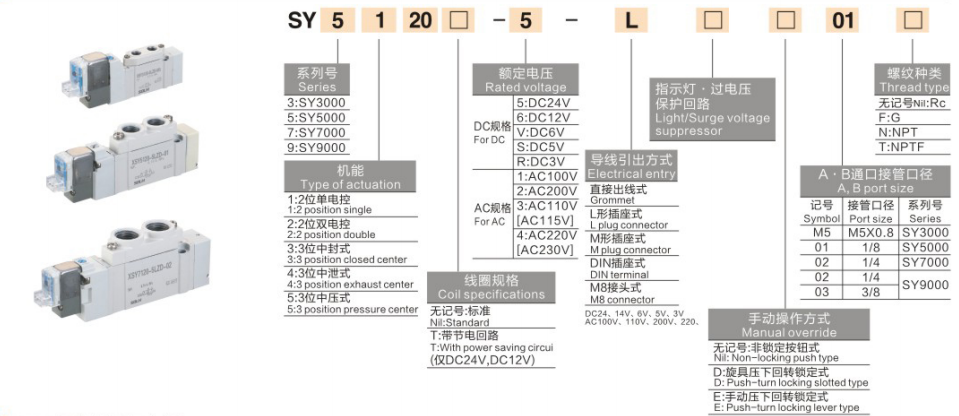

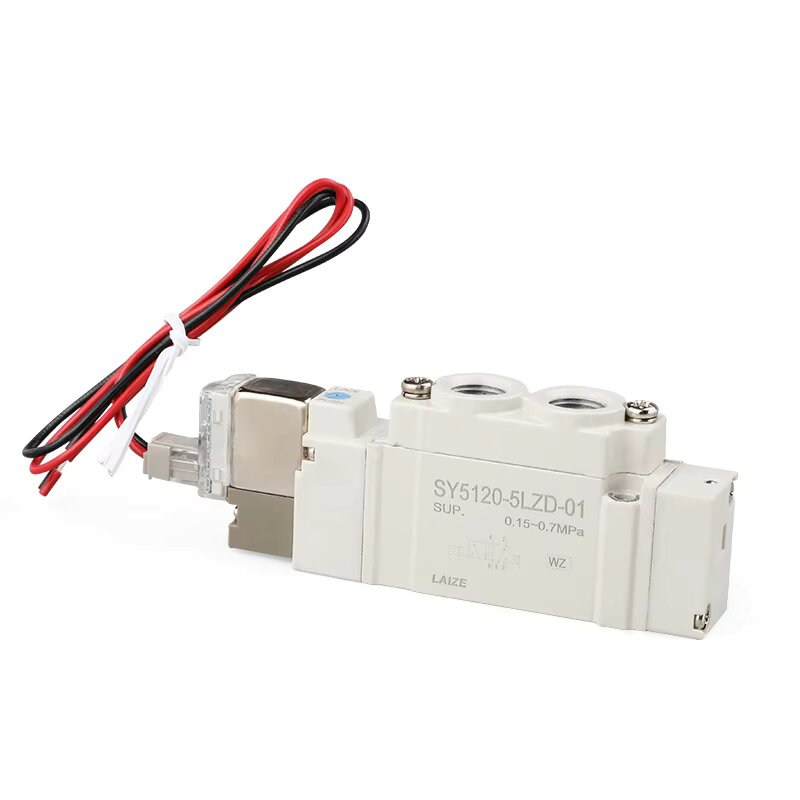

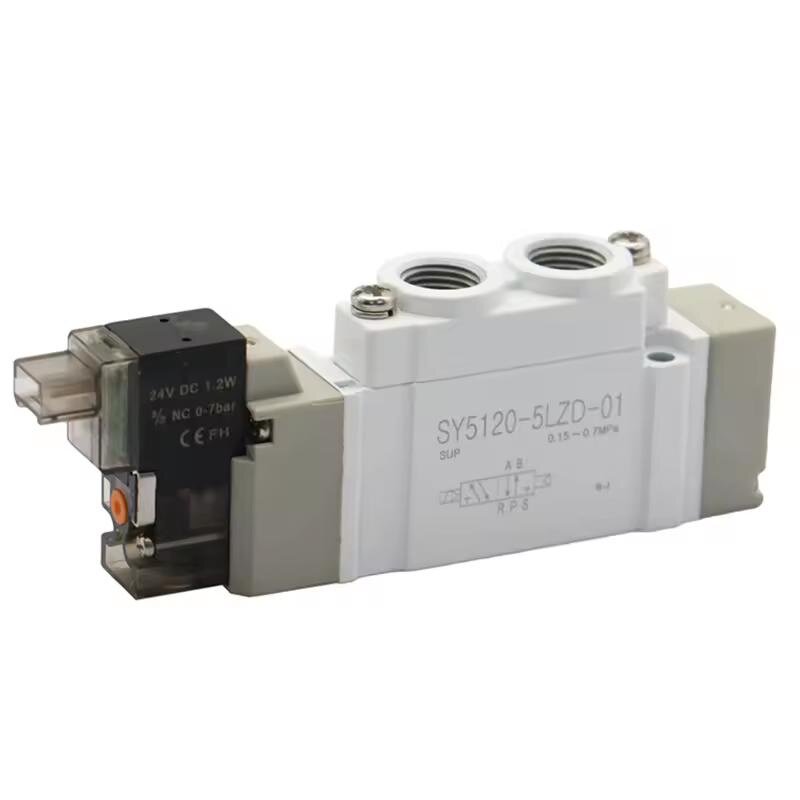

Пълно правило за кодиране на модел (Пример: SY5120-5LZD-01)

  1. SY: Сериен код на пилотно управляван 5-портов електромагнитен клапан

  2. 5: Сериен номер на размера (5 = средна серия SY5000)

  3. 1: Функционален код на веригата

     1 = 5/2 едноспирална възвратна пружина;

     2 = 5/2 двойно блокираща намотка;

     3 = 5/3 трипозиционен вентил

  4. 2: Вътрешен структурен базов код

  5. 0: Стандартен тип монтаж на основата

  6. 5: Код на напрежението на бобината (5 = DC24V, основно)

  7. LZ: Конфигурация на гнездо и защита

     L = L-образен щепсел; Z = вграден LED индикатор + верига за защита от пренапрежение

  8. D: Ръчен код за отмяна (блокираща отвертка с натискане и завъртане)

  9. 01: Размер на резбата на порта (01 = Rc1/8")

Типични сценарии за индустриално приложение

     -- Автоматизирани производствени линии за сглобяване, полупроводниково прецизно оборудване, опаковъчни машини

     -- Производствени линии за щамповане и заваряване на автомобили, инструменти за медицински тестове

     -- Пневматични роботизирани хващачи, линейни плъзгащи цилиндри, въртящи се индексиращи задвижващи механизми

     -- Превключване на цилиндъра напред/назад, включване/изключване на пневматична верига и регулиране на скоростта

Едно изречение

     Резюме SOLH SY серия пилотно управлявани 5-портови електромагнитни клапани обхваща SY3000/SY5000/SY7000/SY9000 пълна гама с 0,1 W енергоспестяваща намотка, IP65/IP67 прахоустойчив и водоустойчив клас, 80% по-висок дебит от старите модели и съвместимост с колектор SS5Y, универсален компактен насочващ управляващ вентил за автоматизация на цилиндрите в електрониката, автомобилостроенето, опаковките и медицинското оборудване.
