3/2 пътен пневматичен електромагнитен клапан от серия 3V | Директен и пилотно управляван NC/NO управляващ клапан

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и структурен интерфейс

     Серията SOLH 3V е стандарт3/2 пътен електромагнитен вентил с електрическо управление налични вдиректно действащ ипилотирано структури. Проектиран специално за управление на цилиндър с едно действие, превключване на пневматична верига и регулиране на вакуумната система, той осигурява две основни конфигурации: нормално затворен (NC) и нормално отворен (NO). С издръжливо тяло от алуминиева сплав, компактна структура, бърза реакция и опционално стартиране при нулево налягане, той служи като стандартен универсален контролен клапан за миниатюрни пневматични системи за автоматизация.

  1.1 Стандартна дефиниция на 3/2-посочен порт

     • P порт: Основен вход за въздух

     • Пристанище: Работен порт, свързан към еднодействащи пневматични цилиндри или вакуумни дюзи

     • R порт: Отвор за изпускане на въздух, монтирайте ауспух за намаляване на шума

  1.2 Задвижване и структурна класификация

     • Режим на шофиране: Електромагнитно директно действащо / пилотно управлявано по избор

     • Тип серия: Директно действащ (3V1/3V2); Управляван с пилот (3V100/3V200/3V300)

     • Материал на тялото: Алуминиева сплав с висока якост, лека и издръжлива

2. Принцип на работа на 3/2 пътен вентил

     Серията 3V използва дизайн за управление с една намотка, разделен на NC и NO типове с напълно независима работна логика, широко използвана за автоматично нулиране на цилиндър и управление на вакуумна верига.

  2.1 Нормално затворен (NC) – най-често срещаният тип

  Приложими модели: 3V110, 3V210, 3V310

     • Състояние на нулиране при изключване: Възстановяването на пружината запечатва входния порт P; Порт A комуникира с порт R за изпускане, без изходно налягане.

     • Работно състояние при включване: Електромагнитна сила дърпа сърцевината на клапана, за да превключи; P вход се свързва с A работен порт за подаване на въздух; R изпускателният отвор е напълно затворен.

  2.2 Тип нормално отворен (NO).

  Приложими модели: 3V120, 3V220, 3V320

     • Състояние на нулиране при изключване: входът P комуникира с работещ порт за непрекъснато подаване на въздух; R изпускателният отвор е затворен.

     • Работно състояние при включване: входният порт P е запечатан; Работен порт комуникира с R порт за освобождаване на налягането и изпускане.

3. Параметри за класификация и спецификация на серията

  3.1 Серия с директно действие (3V1 / 3V2) – Стартиране при нулево налягане

  Основно предимство: Поддържа 0MPa стартиране при нулево налягане, ултра бърза скорост на реакция (＜0,05 s), стабилна производителност за условия на работа при ниско налягане и вакуум.

  • 3V1 микро серия

￮ Размер на порта: M5, G1/8 (06)

￮ Повърхност на потока: 10,2 mm² (CV=0,6)

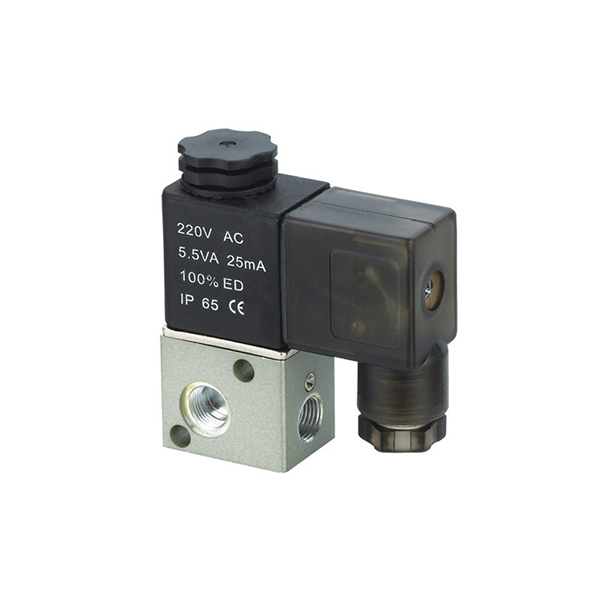

￮ Типичен модел: 3V1-06, 3V1-M5

  • 3V2 мини серия

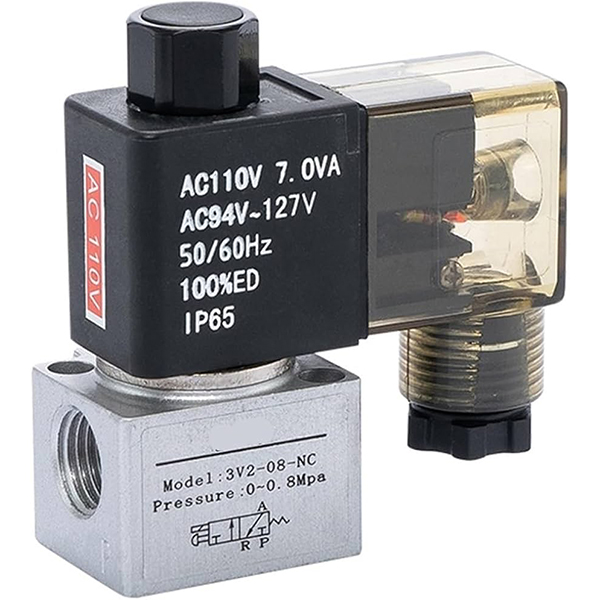

￮ Размер на порта: G1/8 (06), G1/4 (08)

￮ Повърхност на потока: 17,0 mm² (CV=1,0)

  3.2 Серия с пилотно управление (3V100 / 3V200 / 3V300) – Голям дебит

  Основно предимство: Голям капацитет на потока и ниска консумация на енергия; изисква минимално налягане при стартиране за стабилно превключване, подходящо за пневматични вериги със стандартно налягане.

  • Серия 3V100: Размер на порта M5, G1/8 (06)

  • Универсална серия 3V200

￮ Размер на порта: G1/4 (08)

￮ Повърхност на потока: 17,0 mm² (CV=1,0)

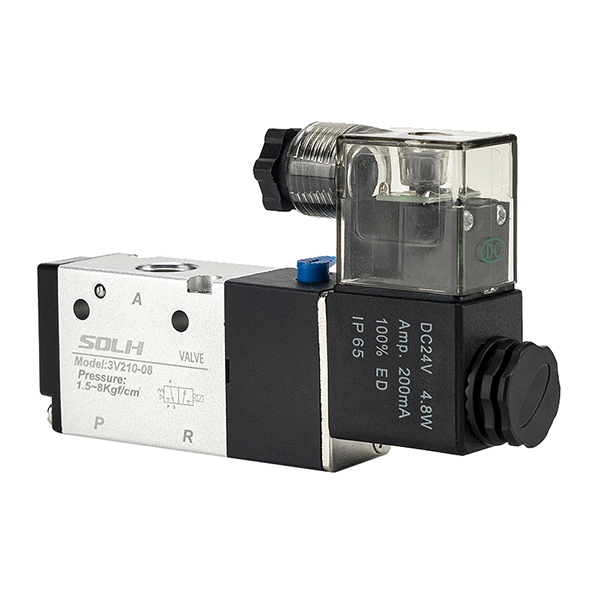

￮ Типичен модел: 3V210-08

  • 3V300 Серия с голям поток

￮ Размер на порта: G3/8 (10)

￮ Повърхност на потока: 28,0 mm² (CV=1,65)

4. Пълни правила за кодиране на модели и примери за поръчки

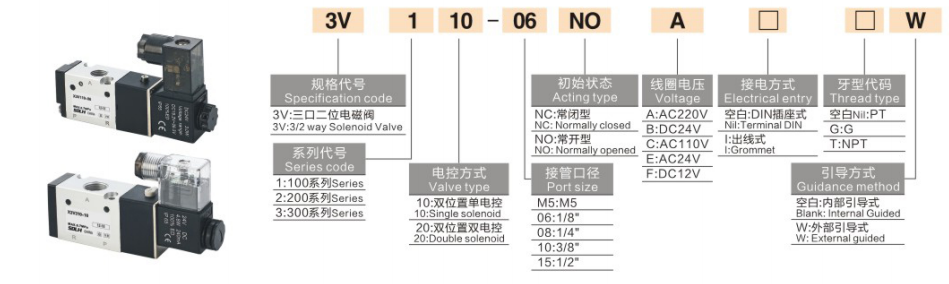

  1. Логика на кодиране: 3V [Код на серия] [Код на функция] - [Размер на порт] [Код на напрежение] [Код на окабеляване]

 2. Примери за стандартни поръчки

     • 3V210-08-B: 3/2 начин, NC тип, G1/4 порт, DC24V, DIN гнездо връзка

     • 3V1-06-A: 3/2 пътен, NC тип, G1/8 порт, AC220V

5. Основни технически параметри

6. Основни предимства на продукта

     • Специален 3/2-посочен дизайн: Перфектно съчетан с еднодействащи цилиндри с пружинно връщане, ексклузивно за пневматично изпълнение за затягане, крик и нулиране.

     • Двойни режими на работа: Опционални нормално затворени (нулиране при изключване) и нормално отворени (работи при изключване) за адаптиране към различна логика на процеса.

     • Опции за двойно задвижване: Типът с директно действие поддържа стартиране при нулево налягане за сценарии с вакуум/ниско налягане; пилотно управляван тип реализира голям поток и стабилна работа с ниска мощност.

     • Компактен и издръжлив: Мини интегрирана структура, отлично уплътняване, дълъг експлоатационен живот и дизайн без смазване.

     • Гъвкава електрическа конфигурация: Множество спецификации за напрежение (AC220V/110V/24V, DC24V/12V) и режими на двойно окабеляване отговарят на глобалните съвпадащи изисквания.

     • Висока съвместимост: Същият инсталационен размер като 3A пневматични контролни вентили и 3L ръчни изтеглящи вентили, поддържащи директна подмяна и надграждане.

7. Типични сценарии за приложение

     • Автоматично управление на еднодействащи цилиндри (затягане, крик, механизъм за връщане на пружината)

     • Превключване на системата за генератор на вакуум и вакуумна засмукваща дюза (директно действащ тип поддържа контрол на отрицателното налягане)

     • Управление на включване и изключване на пневматична верига, блокировка за безопасност на оборудването, работа на малък задвижващ механизъм

     • Директен заместител на 3A вентили с въздушно управление и 3L ръчно управлявани клапани в стандартни пневматични системи

Резюме с едно изречение

     Серията SOLH 3V е стандартен 3/2 пътен електромагнитен насочващ вентил с NC/NO двойни режими и директно/пилотни двойни задвижващи структури, професионално приложен за еднодействащо цилиндрово задвижване и управление на вакуумна верига, служещ като основен контролен компонент за миниатюрни пневматични системи за автоматизация.
