марка:SOLH от Richge Technology

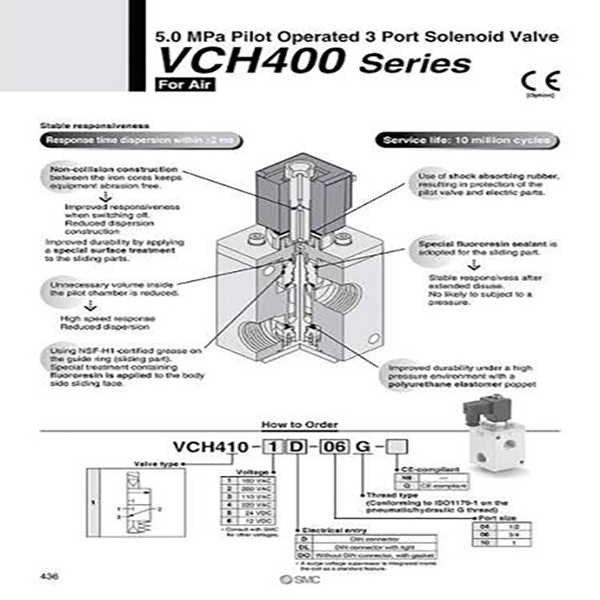

Разработена и произведена от SOLH по технологията Richge, серията VCH400 (обикновено наричана VCH410) е пилотно управляван 3-портов електромагнитен клапан с високо налягане. Специално проектиран за тръбопроводи за сгъстен въздух със средно и високо налягане и инертен газ, той се отличава с максимално номинално работно налягане до 5,0 MPa, изключителен капацитет на потока и стабилна производителност на превключване при високо налягане, служейки като основен контролен компонент за промишлено оборудване за зареждане, вентилиране и превключване на налягане под високо налягане.
|
тоем |
Подробности за спецификацията |
| Структура на клапана |
3-портов, пилотно управляван тип тарелка, уплътнение от полиуретанов еластомер |
| Приложима среда |
Сгъстен въздух, инертен газ (не е съвместим с корозивен газ) |
| Диапазон на работно налягане |
0,5–5,0 MPa; Максимално изпитателно налягане: 5,0 MPa |
| Производителност на потока |
G1/2 порт: Ефективна секционна площ 100–110 mm², Cv 5.3–5.8G3/4 & G1 порт: Ефективна секционна площ 110–120 mm², Cv 5.8–6.3 |
| Стандартна резба на порта |
G1/2, G3/4, G1 (стандартна паралелна резба G по ISO 1179-1) |
| Ефективност на реакцията |
Отклонение на отговора ≤ ±2 ms; Превключване на DC намотка за няколко ms; Закъснение при изключване на AC намотката 20–30 ms |
| Работна температура на околната среда |
5 ~ 80 ℃ |
| Степен на защита |
Защитена от капки конструкция, еквивалентна на IP65 |
| Номинален експлоатационен живот |
До 10 милиона цикъла на превключване |
| Устойчивост на вибрации и удари |
Устойчивост на вибрации: 300 m/s²; Устойчивост на удар: 100 m/s² |
Пример за код на модел: VCH410-06-5D
--VCH410: Базов код на серия
--06: Код на размера на порта (G3/4)
--5D: DC24V захранване + DIN електрически конектор Суфиксните кодове покриват размера на порта, напрежението на бобината и видовете клеми за окабеляване за пълно разграничаване на конфигурацията.
Функционална класификация
--VCH410 (Нормално затворен NC): Изходният порт се вентилира автоматично при изключване на захранването, идеален за управление на включване и изключване на основното подаване на въздух.
--Използваеми като селекторни клапани и контрол на веригата за зареждане и вентилация; обратното налягане и обхватът на налягането на превключване трябва да бъдат потвърдени преди проектирането на тръбопровода.
-- Приоритизирайте потвърждението на основните параметри: работно налягане, размер на резбата на порта, NC/NO функция, напрежение на бобината и интерфейс на електрическото окабеляване.
--За работни условия за превключване на високо налягане или двойно преобразуване на високо/ниско налягане, съчетайте регулаторите за високо налягане от серията SOLH VCHR, за да стабилизирате налягането в междинния кръг.
--Изискват подаване на чист сух въздух с точност на филтриране ≤5 μm; маслена мъгла и примеси от частици ще ускорят износването на уплътнението и ще съкратят драстично експлоатационния живот.
--Забранена ориентация на монтаж: Бобината никога не трябва да гледа надолу, за да се избегне навлизането на прах, вода и чужди частици в арматурния възел и причиняване на задръстване.
--Стандартен момент на затягане на резбата:
*G1/2, G3/4 портове с резба: 28–30 N·m
*G1 порт за резба: 36–38 N·m
-- Периодично проверявайте ефективността на уплътнението и херметичността на електрическите кабели.
--Задействайте пълен цикъл на превключване веднъж на всеки 30 дни, за да предотвратите залепването на макарата и блокиране, причинено от дългосрочно статично състояние.

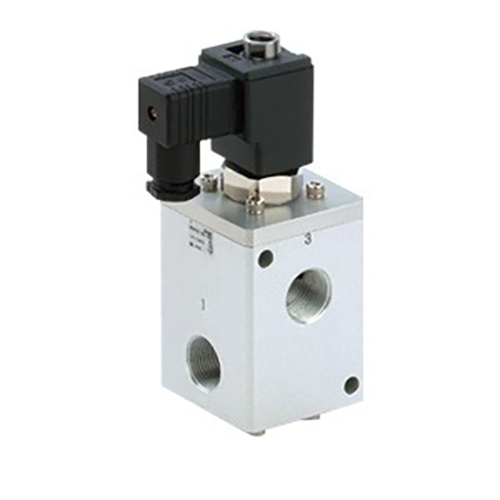

3-портов електромагнитен клапан за високо налягане с пилотен тарелков клапан SOLH VCH410 поддържа до 5,0 MPa работно налягане, оборудван с полиуретаново еластично уплътнение, G стандартни портове с голям поток и експлоатационен живот от 10 милиона цикъла, надежден специален превключващ вентил за промишлени контролни вериги за въздух със средно и високо налягане и зареждане и вентилация на инертен газ.
