2/2 пътен месингов електромагнитен клапан от серия 2V | Директно действащ и управляван от пилот

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основна класификация

     Серията SOLH 2V е професионална2/2 пътен електромагнитен клапан за течност предназначен за универсален флуиден контрол на въздух, вода и масло. Той е разделен на два основни структурни типа:2V025 тип директно действие и2V130/2V250 диафрагмен пилотен тип. Приемайки висококачествено месингово тяло на вентил с първокласни уплътнителни материали, серията разполага с опция за стартиране при нулево налягане, голям капацитет на потока, бърза реакция и широка средна съвместимост. Той служи като основен флуиден контролен клапан с общо предназначение за автоматизирани водни вериги, въздухопроводи, вакуумни системи и оборудване за смазване.

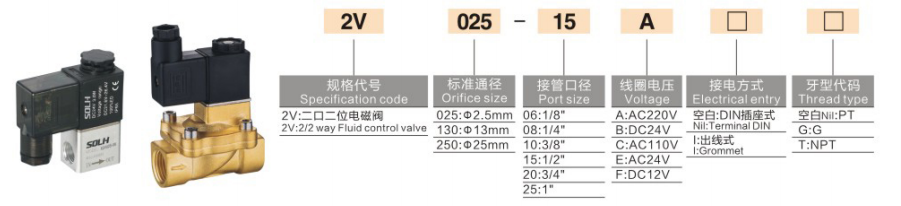

2. Пълни правила за кодиране на модела

 1. Пълна логика на кодиране: 2V - Размер на отвора - Порт с резба - Тип окабеляване - Напрежение

 2. Примери за стандартни поръчки

     • 2V025-08-DC24V: отвор φ2,5 мм, резба G1/4, стандартен DIN гнездо, DC 24V

     • 2V130-15W-AC220V: отвор φ13mm, резба G1/2, изход за проводник, AC 220V

3. Два основни структурни типа и насоки за избор

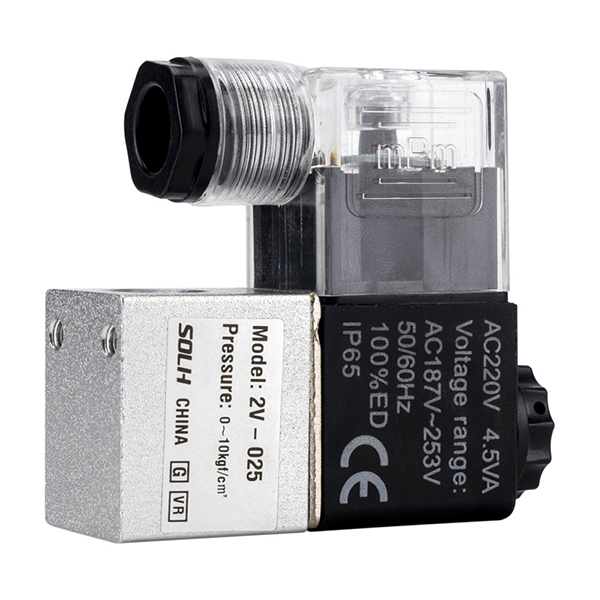

  3.1 2V025 Директно действащ тип | Старт при нулево налягане

    Основно предимство: Напълно работещ при 0MPa нулево налягане

     • Принцип на работа: Електромагнитната намотка директно издърпва желязното ядро, за да отвори порта на клапана, осъществявайки пълен контрол на отваряне и затваряне при нулева разлика в налягането без помощ при средно налягане.

     • Отвор и поток: отвор φ2,5 mm, CV стойност = 0,23

     • Спецификация на порта: G1/8 (06), G1/4 (08)

     • Диапазон на налягането: 0 ~ 1,0 MPa, поддържа стартиране при нулево налягане

     • Уплътнителен материал: Стандартен VITON флуорокаучук, отлична устойчивост на масло, вода и корозия със слаба киселина

     • Материал на тялото: Компактно високопрецизно месингово тяло на вентила

     • Приложими сценарии: Контрол на флуида с малък поток, старт-стоп при нулево/ниско налягане, превключвател на вакуумна верига, миниатюрни системи за водно охлаждане и пръскане

  3.2 2V130 / 2V250 Тип с пилотно управление на диафрагмата | Старт при диференциално налягане

    Основна характеристика: Голям поток, ниска консумация на енергия, изисква минимална разлика в налягането

     • Принцип на работа: Освобождаване на налягането през направляващия отвор позволява средно налягане за отваряне на диафрагмата за отваряне на клапана.Минимална разлика в налягането при стартиране: 0,05MPa (0,5bar), не може да се отвори при нулево налягане.

     • 2V130 Спецификация: отвор φ13mm, CV=6.2; Портове: G3/8 (10), G1/2 (15)

     • 2V250 Спецификация: отвор φ25mm, CV=13; Портове: G3/4 (20), G1 инча (25)

     • Диапазон на налягането: 0.05 ~ 1.0MPa

     • Уплътнителен материал: NBR нитрилен каучук, оптимален за чиста вода и сгъстен въздух

     • Тяло и намотка: Удебелено издръжливо месингово тяло, съчетано с бобина с ниска мощност и висока стабилност

     • Приложими сценарии: Водни кръгове с голям поток, всмукване на вода от въздушен компресор, водоснабдяване на котела, главен тръбопровод за газ/течност, управление на включване и изключване

4. Единни общи технически параметри

5. Сравнение на сериите 2V срещу 2P | Ръководство за избор срещу грешки

Формула за избор

     Изискване за включване-изключване при нулево налягане → Изберете 2V025 / 2P; Голям дебит с водно налягане → Изберете 2V130 / 2V250; Тясно пространство и нисък бюджет → Изберете 2P пластмасов клапан

6. Типични сценарии за приложение

  6.1 2V025 Приложение

     • Управление на включване и изключване на въздушния източник на вакуум генератор

     • Водна верига за охлаждане на миниатюрно оборудване

     • Автоматизирани системи за пръскане и микроводоснабдяване

     • Прецизно оборудване за превключване на флуиди с малък поток

  6.2 2V130 / 2V250 Приложение

     • Чилър и система за промишлена охлаждаща вода

     • Контрол на приема на вода от въздушен компресор

     • Автоматична система за попълване на вода в котела

     • Превключвател на главния тръбопровод за централизирано подаване на въздух

     • Контрол на промишлена циркулация на вода и газ с голям поток

7. Подходящи поддържащи аксесоари

     • Обработка на предния източник на въздух: Сравнете филтъра за регулиране на въздушното налягане от серията AW, за да стабилизирате източника на въздух и да филтрирате примесите

     • Съвпадение на вакуумна верига: Сътрудничете с вакуумен генератор от серия ZU за надеждно прекъсване на източника на въздух

     • Свързване на тръбопровод: Прави фитинги с външна резба за бързо свързване KQ2 за бърз монтаж на тръбопроводи без течове

Резюме с едно изречение

     2/2 пътни месингови електромагнитни вентили от серия SOLH 2V покриват типове с директно действие и пилотно управление с нулево налягане и с голям поток, характеризиращи се с универсална съвместимост вода/въздух/масло, бърза реакция и защита IP65, предоставяйки рентабилни и стабилни флуидни решения за включване и изключване за различни индустриални системи за автоматизация.
