Серия 4M NAMUR Стандартен 5/2 пътен електромагнитен вентил | Клапан тип пластина, монтиран на задвижващия механизъм

Марка: SOLH от Richge Technology

1. Преглед на продукта

     Серията SOLH 4M е професионалнаСтандартен 5/2 пътен пластинчат електромагнитен клапан NAMUR специално проектиран за автоматично управление на пневматичен задвижващ механизъм. Той стриктно отговаря на международните стандарти за страничен монтаж NAMUR със стандартни монтажни отвори на дъното на клапана. Вентилът може да бъде директно ламиниран и монтиран отстрани на пневматични сферични кранове и задвижки на дроселна клапа без междинни адапторни въздушни тръби. Използва се изключително за вериги за автоматично управление на вентили, той напълно отговаря на стандартите от серията Airtac 4M и е структурно различен от конвенционалните 4V соленоидни вентили от тръбен тип.

  1.1 Основни продуктови спецификации

     • Функционален режим: 5/2 начин (5 порта 2 позиции)

     • Структура на задвижването: Тип вътрешна пилотна макара, работа без смазване

     • Стандарт за монтаж: NAMUR стандартен страничен монтаж (интегрирана основа с P/A/B/R1/R2 въздушни вериги)

     • Основни модели: 4M210-08, 4M210-06, 4M110-06

2. Пълни правила за кодиране на модели и пълен списък на сериите

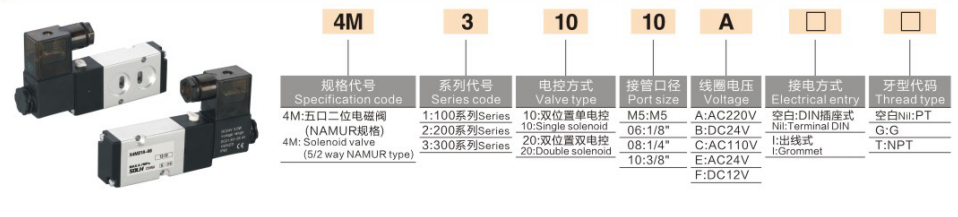

 1. Логика на кодиране: 4M [Код на размера] [Код за управление] [Код на функция] - [Резба на порт]

  2. Примерен модел

     4M210-08: 200 размер, единично електрическо управление с нулиране на пружината, порт за външна резба PT1/4

 3. Пълен списък със спецификации на основните модели на серията

3. Основни технически параметри

4. Предимства на монтажната сърцевина NAMUR и ключови точки за избор

     • Интегриран базов въздушен порт NAMUR: Дъното на вентила е вградено с A/B въздушни портове. След като се монтира към задвижващия механизъм, той автоматично се свързва с двата отвора за входящи въздух на задвижващия механизъм. Не са необходими външни въздушни тръби за A/B портове; само входните отвори за въздух P и изпускателните отвори R1/R2 се нуждаят от връзка с външен източник на въздух, което опростява тръбопроводната структура и намалява точките на изтичане.

     • Вграден ръчен тестов тласкач: Оборудван с бутон за ръчно отстраняване на грешки от страната на клапана, поддържащ тест за ръчно отваряне и затваряне на клапан след изключване на захранването, удобен за инсталиране на място, отстраняване на грешки и поддръжка на оборудването.

     • Характеристики на режима на двойно управление: моделите с двойно електрическо управление 4M×20 приемат самозаключваща се структура на паметта при изключване, за да поддържат текущата позиция на клапана; 4M×10 модели с единично електрическо управление автоматично се нулират чрез силата на пружината след изключване на захранването, отговаряйки съответно на изискванията за безопасно нулиране и позициониране.

     • Съвместим монтаж на колектор: Споделя същата основна спецификация като 4V серия (4M100M/200M/300M колекторна основа). Той поддържа централизирано подаване на въздух за множество клапани чрез колекторна инсталация и може също да бъде директно монтиран на един задвижващ механизъм за независима работа.

5. Клапан 4M NAMUR срещу 4V конвенционален тръбен вентил | Ръководство за избор на антигрешка

6. Типични приложения за съвпадение

     • Система за автоматично управление на вентила: 4M210-08, съчетан с пневматичен задвижващ механизъм DA/SR + сферична/дробелна клапа, широко използван в нефтохимическо оборудване, пречистване на вода и оборудване за превключване на тръбопроводни течности.

     • Интегрирана система Valve Island: Приемете 4M200M колекторна основа с много връзки, за да реализирате централизирано подаване на въздух и интегрирана инсталация на множество електромагнитни клапани от серия 4M за автоматизирани тръбопроводни групи.

     • Съвпадение на тръбопроводи: Свържете портове с външна резба с прави фитинги с бърза връзка KQ2 с външна резба за бързо свързване към основния тръбопровод на източника на въздух за стабилна връзка без течове.

Резюме с едно изречение

     Серията SOLH 4M е специален NAMUR стандартен пластинчат тип 5/2 електромагнитен клапан за пневматични задвижващи механизми, включващ безкамерен директен монтаж, работа без смазване и защита IP65, като оптималният поддържащ контролен компонент за автоматично превключване на пневматични сферични кранове и дроселни клапи.
