Серия SOLH VH 4-пътен 90° ръчен ръчен въртящ се вентил превключва въздушните вериги чрез въртяща се ръкохватка, с три опционални централни функции: 3-позиционен централен затворен, 3-позиционен централен изпускателен вентил и 2-позиционен тип. Приемайки прецизно въртящо се уплътнение на макарата за ултраниско вътрешно изтичане, то се отличава с корпус от цинкова сплав/лят под налягане алуминий и дълъг експлоатационен живот без смазване, с вградено механично заключване на позицията за избягване на случайна работа. Той поддържа оформление на тръбопровода на страничния порт и на долния порт, предлага се за вграден монтаж в панела или директно фиксиране към тялото, с размери на порта от Rc1/4" до 1" и максимално работно налягане 0,7~1,0MPa. Централната затворена версия поддържа налягането на затягане на цилиндъра по време на изключване, докато централната изпускателна тръба напълно освобождава налягането за безопасна поддръжка. Широко използван за ръчно обръщане на цилиндъра, вентилация при пускане в експлоатация на оборудване, аварийно изолиране на въздушен източник, ръчно управление на полуавтоматични машини и пневматични тестови стендове за обучение.

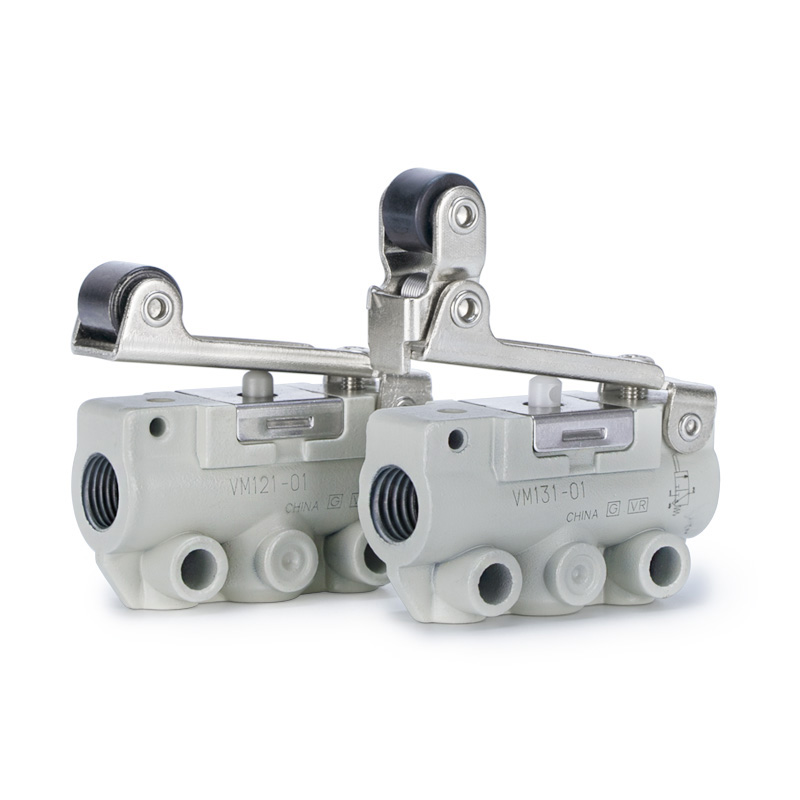

SOLH VM1 (VM100) миниатюрен механичен 2/3 портов клапан е напълно взаимозаменяем с еквивалентни SMC модели. Възприемайки компактна надеждна уплътняваща структура с цилиндър, той се отличава с ултра тясна ширина от 11 mm и тегло само 60 g за лесно вграждане и плътно подреждане в машината. Работното налягане варира от -100kPa вакуум до 1,0MPa положително налягане, с дизайн без смазване, отлична плътност и силна устойчивост на прах. Налични са множество опции за резба, включително M5, Rc1/8, NPT1/8 и G1/8, поддържащи оформление на тръбопровода на страничния и долния порт. Предлага се пълна серия от взаимозаменяеми задвижващи глави: стандартно/късо бутало, прав/къс/еднопосочен ролков лост против отскок, плосък бутон, аварийно спиране с жълта гъба, зелен индикаторен бутон, шарнирен лост и заключващ се въртящ се бутон, с пълни NC/NO 2-портови и 3-портови варианти. Широко прилаган за откриване на границата на хода на цилиндъра, ръчно пускане в експлоатация, аварийно блокиране на безопасността, превключване на въздуха на мини приспособлението и вакуумни задействащи вериги, той действа като универсален механичен тригер за въздушен сигнал за компактно оборудване за автоматизация.

SOLH VM2 (VM200) среден механичен тарелков клапан е напълно взаимозаменяем със съответстващи модели SMC. Отличаващ се със средна цилиндърна конструкция с коефициент на поток Cv=0,87, неговият капацитет на потока е около 8 пъти по-висок от серията mini VM1, оборудван със стандартен порт Rc1/4 и опционални резби NPT/G1/4. Работи под 0 ~ 1,0 MPa и е несъвместим с вакуум, като използва устойчиво на износване уплътнение без смазване и здрав метален корпус. Предлагат се оформления на тръбопроводите на страничния порт и на долния порт, подкрепени от пълна гама от взаимозаменяеми задвижващи механизми: стандартна POM ролка / устойчив на абразия ролков лост от закалена стомана, еднопосочна ролка против отскок, право бутало, плосък бутон, жълта гъба глава за аварийно спиране, зелен индикаторен бутон и заключваща се дръжка на пантата. Вариантът на валяк от закалена стомана пасва на тежкотоварни производствени линии с високо износване. Широко използван за откриване на границата на хода на цилиндър и плъзгаща се маса, ръчно пускане в експлоатация на оборудването, превключване на въздуха на приспособлението за приспособления и аварийно блокиране за безопасност, той служи като основен механичен въздушен пусков клапан за производствени линии за опаковане, текстил, печат и обща автоматизация.

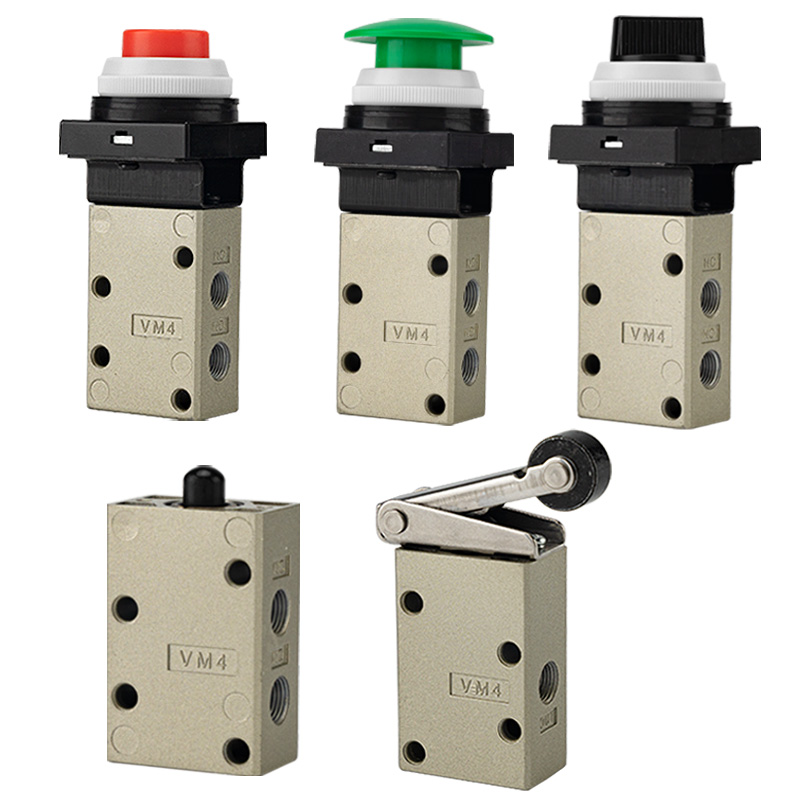

SOLH VM4 (VM400) среден 3-портов тарелков механичен вентил е напълно взаимозаменяем с еквивалентни SMC модели, разположени между сериите mini VM1 и VM2 с голям поток. Основното му предимство се крие в съвместимостта с пълен диапазон на налягане от -100kPa вакуум до 1,0MPa положително налягане, функция, недостъпна за VM2. Той приема стандартен порт Rc1/8 с опционални резби NPT/G1/8 и капацитет на потока Cv=0,38, като поддържа странично и долно оформление на тръбите на порта. Изграден със солиден метален корпус, той издържа на удар от 1000 m/s² и силни вибрации, подходящ за тежки производствени линии, с прахоустойчиво уплътнение без смазване за дълъг експлоатационен живот. Осигурен е пълен набор от взаимозаменяеми задвижващи механизми: стандартен / закален стоманен ролков лост против абразия, еднопосочна ролка против отскок, право бутало, многоцветни бутони за аварийно спиране на гъби, 2/3-позиционни въртящи се копчета, заключващи се бутони и лостове за превключване на пантите. Широко прилаган при откриване на границата на хода на цилиндър и плъзгаща се маса, вериги за вакуумна адсорбция/освобождаване, ръчно пускане в експлоатация на оборудването, аварийно блокиране на машината и превключване на приспособлението, той е идеалният среден механичен задействащ клапан за работни условия, изискващи съвместимост с вакуум и силна устойчивост на удар.

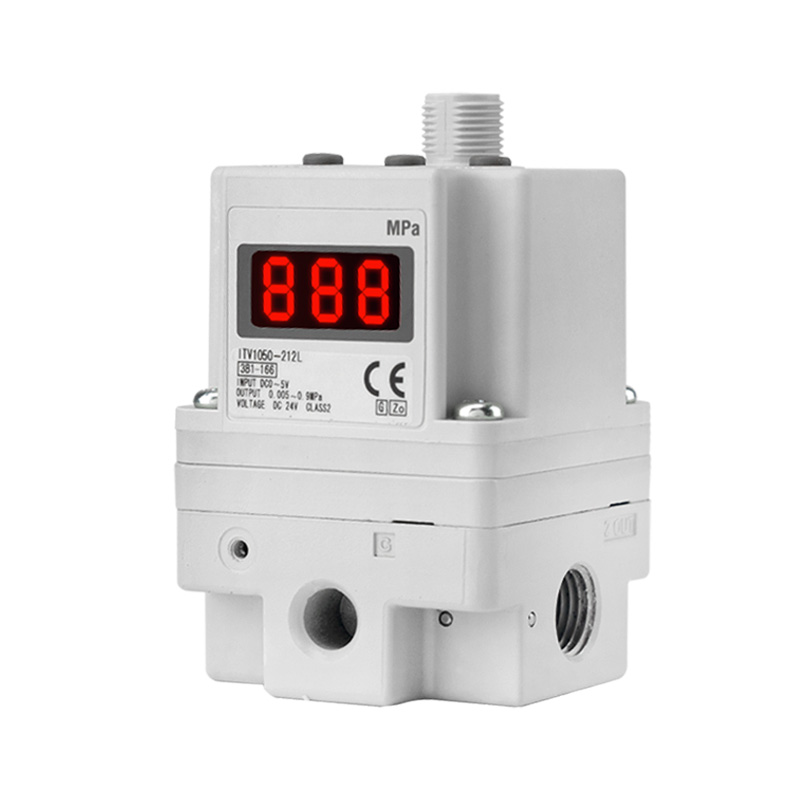

SOLH ITV електропневматичен пропорционален вентил с голям поток е напълно взаимозаменяем с еквивалентни SMC модели. Възприемайки система за обратна връзка за налягането със затворен контур, той приема DC0–10V напрежение, 4–20mA токови аналогови сигнали и опционална полева комуникация, включително CC-Link, PROFINET, EtherNet/IP за постигане на безстепенно, високопрецизно дистанционно регулиране на въздушното налягане с ±1% FS точност на управление и IP65 защита срещу прах и пръски. Три серии покриват различни диапазони на дебита: ITV1100 за микро нисък дебит, ITV2100 за универсален среден дебит и ITV3100 за тежък висок дебит до 4400 L/min ANR, с регулируемо налягане от 0,005 до 0,9 MPa. Поддържа резби Rc/NPT/G и фитинги за включване, вграден LED цифров дисплей и аларма за самодиагностика при ниско захранване DC24V. Широко прилаган за задействане на цилиндър с голям отвор, контрол на постоянното напрежение на филма и телта, полупроводникови и оптични прецизни процеси, автоматично дозиране и нанасяне на покрития, многостепенно превключване на налягането за оборудване за заваряване и занитване, замяна на множество ръчни регулатори за реализиране на цифров централизиран контрол на налягането на автоматизирани производствени линии.

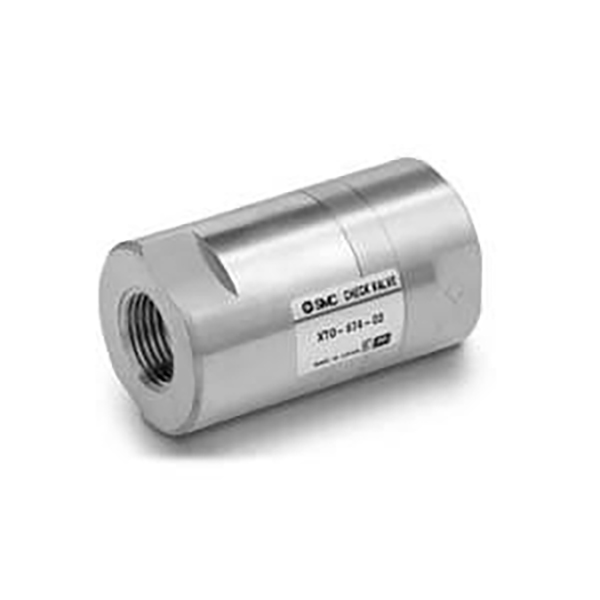

Вградените възвратни вентили SOLH XTO674 и INA14 споделят една и съща структурна платформа с ултраниско налягане на напукване от 0,01MPa, съвместими както със сгъстен въздух, така и с чиста вода за защита срещу обратен поток във вакуум и тръбопроводи за флуиди с ниско налягане. XTO674 е изцяло месингова криогенна версия, работеща до -30 ℃; Стандартната серия INA14 осигурява тяло от месинг или неръждаема стомана SUS304, оборудвано със стандартни NBR уплътнения плюс опционални устойчиви на масло и висока температура FKM и устойчиви на атмосферни влияния CR уплътнения. Компактният вграден резбован дизайн с маркировка със стрелка за потока може да се монтира директно в тръбопроводи без допълнителни скоби, като ефективно предотвратява загубата на вакуум и обратния въздушен поток, когато се монтира между вакуумни генератори и вендузи. Двете серии се отличават с идентични габаритни размери и размери на резбата за директен полеви обмен без модификация на тръбата, широко прилагани в криогенно оборудване, вакуумни производствени линии, устойчиви на корозия флуидни вериги с висока температура и общи пневматични и водни тръбопроводи за еднопосочно задържане на налягането и предотвратяване на обратния поток.

Линеен плъзгащ цилиндър с ултратънка странична L релса SOLH HLH приема интегрирана едностранна рециркулираща сферична водеща релса с тънко тяло с нисък профил, за да спести място за монтаж, двойнодействащ пневматичен плъзгач, предназначен за прецизно позициониране при леко натоварване. Размерите на отвора варират от 6, 10, 16 до 20 mm със стандартни ходове от 5–60 mm, работно налягане 0,15~0,7 MPa и работна температура от -20 ℃ до 70 ℃. Тялото на цилиндъра разполага с резбовани отвори за монтаж в 4 посоки и 3-странични въздушни порта за гъвкаво разположение на тръбопроводите. Плъзгащата се шейна е снабдена с резбови отвори за закрепване и отвори за позициониращи щифтове на горната и предната повърхности. Стандартно се предлага вграден магнитен пръстен с двойни странични слотове за монтиране на магнитни рид ключове. Плаващата връзка между буталния прът и каретката елиминира странично странично натоварване и осигурява отлична праволинейност и прецизност срещу въртене. В сравнение със серията HLQ с двойна релса, HLH се отличава с по-тънък контур за ограничено тясно пространство, широко прилаган в 3C и полупроводникови мини инспекционни приспособления, леки блокове за натискане и възвратно-постъпателни позициониращи механизми в компактни машини за автоматизация.

Двуваловите плъзгащи се цилиндри SOLH HLQ / HLQL приемат рециркулиращи сачмени линейни водачи, включително HLQ компактна стандартна версия със странично монтиран цилиндър и ултратвърд симетричен HLQL модел. Размерите на отвора варират от 6 до 25 mm с ход 10–150 mm. Дизайнът на двоен паралелен бутален прът осигурява силна тяга и отлични характеристики против усукване и ротация. Вградено плаващо съединение между буталото и плъзгача компенсира ексцентричните странични натоварвания. Основата разполага с 3-посочни монтажни отвори, докато плъзгащата се шейна осигурява монтажни отвори за множество повърхности и позициониращи щифтове; страничните слотове за магнитни рид ключове и вградения магнит са стандартни. Налични са множество опции за буфери: двоен/единичен регулируем въздушен буфер, хидравличен амортисьор и външни стоп-блокове за плавно възвратно-постъпателно движение и висока точност на повтарящо се позициониране. HLQ пасва на средно-малки товари с ограничено пространство, докато симетричният HLQL се справя с тежки товари и силно ексцентрично изместване. Широко използван за автоматичен трансфер, прецизно затягане и линейно позициониране в 3C, сглобяване на полупроводници и оборудване за тестване.

Двуваловите плъзгащи се цилиндри SOLH HLS / HLSL приемат напречни ролкови водачи с линеен контакт, осигуряващи много по-висока твърдост, повтаряща се точност на позициониране и съпротивление на ексцентрично натоварване в сравнение с моделите HLQ сачмени водачи. Предлагат се два варианта: стандартен HLS със странично монтиран компактен цилиндър за средно-малки товари без силно изместване; симетричен HLSL с центриран цилиндър и двойни успоредни ролки за големи натоварвания, голям ексцентричен въртящ момент и свръхпрецизни изисквания. Размерите на отвора покриват 6–25 mm и ход 10–150 mm. Двойните бутални пръти осигуряват мощна тяга и анти-усукване, докато вградените плаващи шарнири елиминират напрежението от странично отклонение. Основата поддържа монтажни отвори в 3 посоки, плъзгащата се шейна запазва резби за закрепване на множество повърхности и позициониращи щифтове, а магнитният пръстен плюс слотовете за сензори идват като стандарт. Регулируеми въздушни буфери, хидравлични амортисьори и външни механични ограничители са допълнителни аксесоари. Работната температура варира от -20℃ до 70℃. Широко използван в полупроводници, медицинска автоматизация, приспособления за машинни инструменти и други тежкотоварни свръхпрецизни станции за позициониране на трансфер и затягане.
