Марка: SOLH от Richge Technology | Пълна механика и интерфейс взаимозаменяеми с оригиналната серия SMC ZL1
 |
SOLIH ZL1‑серията приема многостепенна дифузьорна тръба на Вентури, енергоспестяваща вакуумна ежекторна структура, напълно взаимозаменяема с оригиналните размери и оформление на портовете на SMC ZL1. При идентични условия на консумация на въздух, той осигурява по-висок смукателен поток и по-ниски загуби на енергия. Широко разпространен за високоскоростни манипулатори на роботи за вземане и поставяне и приложения за силна адсорбция за порести дишащи детайли.

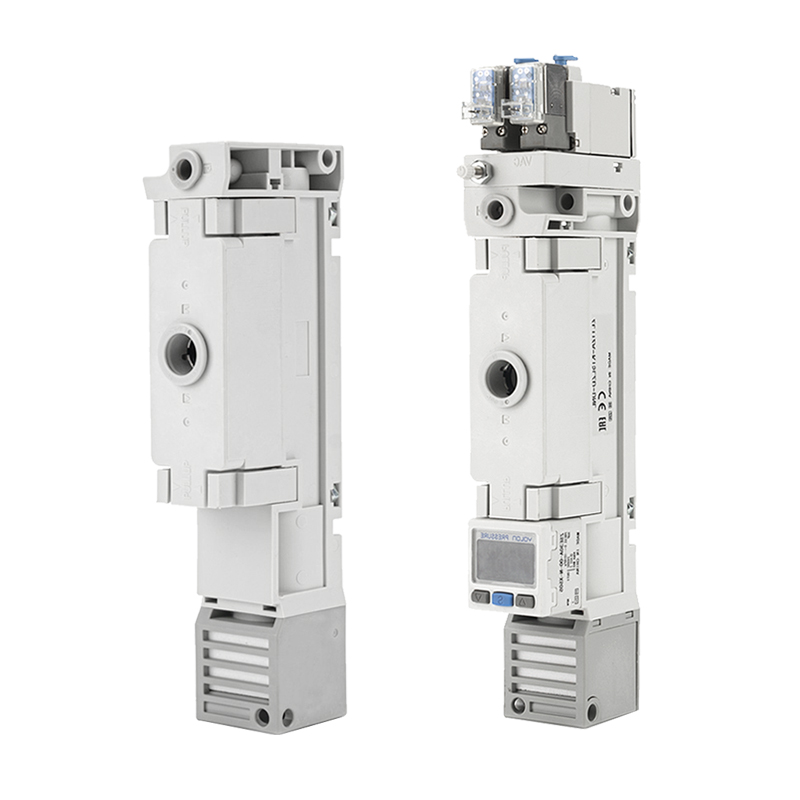

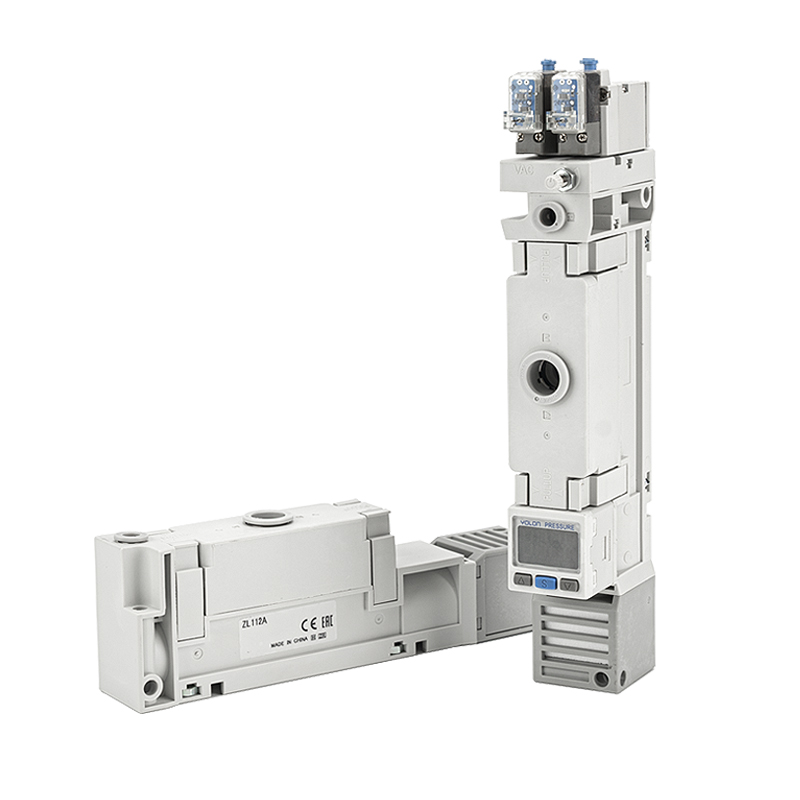

Две основни конфигурации за избор:
• Тип без клапан (без клапан): Само чисто ежекторно тяло, контролирано от външни електромагнитни клапани. Евтин и изключително гъвкав за персонализирана системна интеграция.
• Тип с клапан: Интегриран захранващ клапан, освобождаващ клапан и модул за откриване на вакуумно налягане. Не са необходими допълнителни външни компоненти на клапана, опростени тръбопроводи и по-бърза реакция. Предпочитано масово решение за инструментална екипировка на край на рамото на робот (EOAT).
Спецификация на модел 12A: Максимален всмукателен поток 100L/min (ANR), работно налягане на захранващия въздух 0,4~0,6MPa чист сгъстен въздух. Захранващ порт и вакуумен порт, оборудвани с фитинги с едно докосване: Φ6 метрични или Φ1/2‑инчови имперски по избор.
2.1 Базово кодиране без клапан
ZL1-12A
• ZL1: Код на серия многостепенен вакуумен ежектор
• 12A: Код на размера, максимален всмукателен поток 100L/min (ANR)

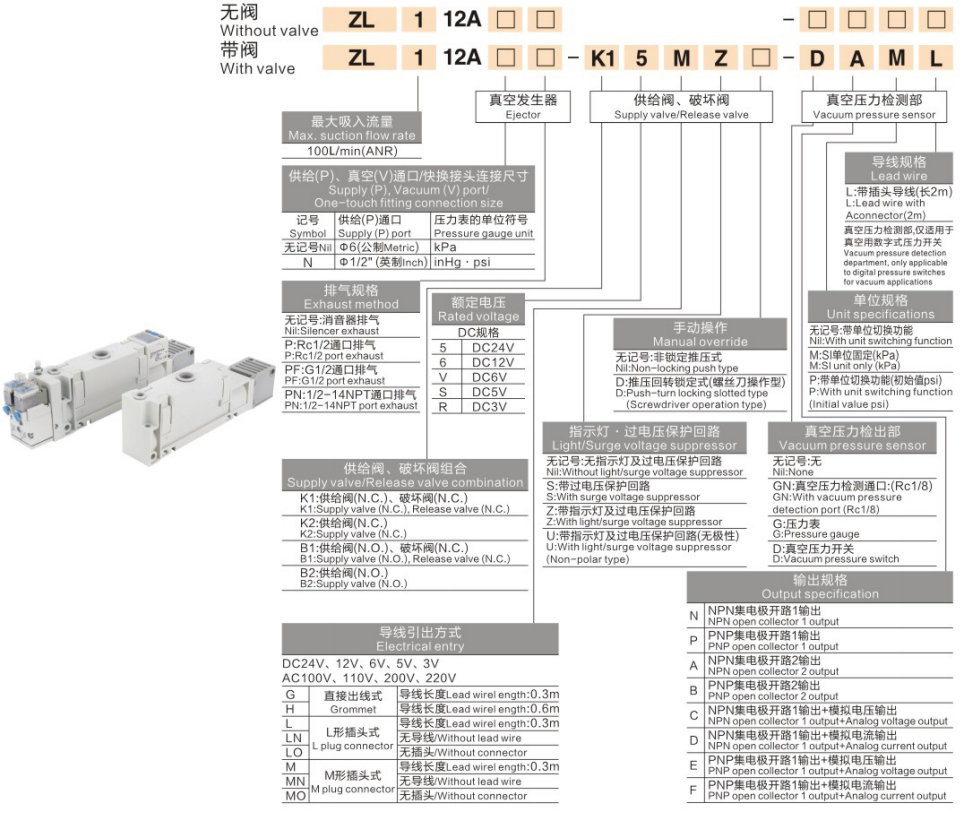

Пълен пример:ZL1-12A‑K15MZ‑DAML
|
Кодов сегмент |
Съответстващ модул и дефиниция |
|
ZL1-12A |
Серия + код на размера (100L/min) основно тяло на вакуумен ежектор |
|
К1 |
Комбинация от Н.З. захранващ клапан + Н.З. освобождаващ клапан, комплект захранващ / освобождаващ клапан |
|
5 |
Номинално напрежение на бобината DC24V |
|
M |
М-образен изход тип щепсел, дължина на кабела 0,3 m |
|
Z |
С индикаторна лампа и верига за защита от пренапрежение |
|
D |
Вграден блок за откриване на превключвател за вакуумно налягане |
|
A |
NPN двуканален изход с отворен колектор |
|
M(L) |
Кабел на превключвателя за налягане: 0,3 m / 2 m с щепсел, изберете само един |
3.1 Порт за захранване (P) / вакуум (V) Размер на монтаж с едно докосване
|
Марк |
Порт за захранване (P). |
Опции за единица за налягане |
|
Без знак / Н |
Φ6 Метричен монтаж с едно докосване |
kPa |
|
Инчов вариант |
Φ1/2" Imperial монтаж с едно докосване |
inHg, psi |
3.2 Изпускателен метод
|
Марк |
Описание на ауспуха |
|
Няма знак |
Изпускателен шумозаглушител (стандартен, ниско ниво на шум) |
|
PR |
1/4" порт ауспух, външен тръбопровод за централизиран ауспух |
|
PG1/2 |
G1/2 порт ауспух, централизиран ауспух с голям поток |
|
PN1/2‑14NPT |
Изпускателна тръба NPT 1/2‑14 за северноамериканско оборудване |
3.3 Номинално напрежение
|
Код |
Спецификация на напрежението |
|
5 |
DC24V (масов индустриален) |
|
6 |
DC12V |
|
V |
DC6V (по избор) |
|
VDC |
DC5V (само изработени по поръчка) |
3.4 Комбинации от захранващ и освобождаващ клапан (за модели с клапан)
|
Код |
Комбинация от клапани |
Описание на функцията |
|
К1 |
Захранващ клапан Н.З. + освобождаващ клапан Н.З. |
Захранване с енергия за изграждане на вакуум; активирайте освобождаването за бързо прекъсване на вакуума. Стандартен мейнстрийм избор. |
|
К2 |
Захранващ клапан Н.З. (без освобождаващ клапан) |
Само контрол на доставките; естествено освободен вакуум, решение с оптимизирана цена. |
|
B1 |
Захранващ клапан Н.О. + Освобождаващ клапан N.C. |
Нормално отворен захранващ вентил, непрекъснато подаване на въздух при изключване на захранването, за специални условия на работа при задържане на вакуум. |
|
B2 |
Захранващ клапан Н.О. (без освобождаващ клапан) |
Основна конфигурация на нормално отворено захранване. |
3.5 Функция за ръчно превключване
|
Марк |
Режим на работа с ръчно превключване |
|
Няма знак |
Бутон без блокиране: натиснете за захранване, освободете за нулиране. |
|
D |
Тип заключване с натискане и завъртане (работи с отвертка), заключване за непрекъснато подаване на въздух по време на пускане в експлоатация и отстраняване на грешки. |
3.6 Индикаторна лампа и верига за защита от пренапрежение
|
Марк |
Описание на конфигурацията |
|
Няма знак |
Без индикаторна лампа и без верига за защита от пренапрежение. |
|
S |
Вградена верига за потискане на пренапрежение за удължаване на експлоатационния живот на бобината. |
|
Z |
Индикаторна лампа плюс верига за защита от пренапрежение за визуализация на състоянието на захранване. |
|
U |
Индикаторна лампа без полярност и верига за защита от пренапрежение, разрешено произволно окабеляване. |
3.7 Режим на електрически вход / кабелен изход
|
Код |
Определение на кабелния изход |
|
G |
Кабелен вход с втулка, дължина на кабела: 0,3 м |
|
H |
L-образен изход тип щепсел, дължина на кабела: 0,6 м |
|
LN |
Щепсел с L-образна форма, без доставен кабел (клиентът сам подготвя кабелния сноп) |
|
M |
М-образен изход тип щепсел, дължина на кабела: 0,3 м |
|
MN |
M-образен тип щепсел, без доставен кабел (клиентът сам подготвя кабелния сноп) |
3.8 Устройство за вакуумно налягане (Валидно само за устройства, оборудвани с откриване на вакуум)
|
Марк |
Настройка на единица |
|
Няма знак |
Възможност за превключване на няколко модула: избор на kPa / inHg / psi |
|
M |
Фиксирана единица, само kPa |
|
S |
С възможност за превключване на няколко устройства, фабрично настроен на psi |
|
P |
С възможност за превключване на няколко устройства, фабрично настроен на psi |
3.9 Модул за откриване на вакуумно налягане
|
Марк |
Функция и приложение за откриване |
|
Няма знак |
Няма блок за детекция; чисто ежекторно тяло, свържете външен сензор отделно. |
|
GN |
Порт за откриване на вакуум (Rc1/8), свържете външен цифров манометър или PLC модул за събиране. |
|
G |
Вграден аналогов манометър за локално визуално отчитане на нивото на вакуум на място. |
|
D |
Вграден превключвател за вакуумно налягане, изходен превключвател/аналогов сигнал за аларма за липсваща част и обратна връзка за детайла на място. |
3.10 Спецификация на изхода (за превключвател за вакуумно налягане D-тип)
|
Код |
Описание на изходния режим |
|
N |
NPN 1-канален изход с отворен колектор, стандартен за PLC NPN входен канал |
|
P |
PNP 1-канален изход с отворен колектор |
|
A |
NPN двуканален независим изход с отворен колектор |
|
W |
PNP двуканален независим изход с отворен колектор |
|
C |
NPN 1-канален превключвател + аналогов изход за напрежение |
|
D |
NPN 1-канален ключ + аналогов токов изход |
|
E |
PNP 1-канален превключвател + аналогов изход за напрежение |
|
F |
PNP 1-канален превключвател + аналогов токов изход |
3.11 Спецификация на кабела на превключвателя за налягане (за D-тип)
|
Код |
Определение на кабела |
|
L |
Предварително монтиран щепсел кабел, обща дължина: 2 м |
|
M |
Предварително монтиран щепсел кабел, обща дължина: 0,3 m |
|
Параметър Елемент |
Стандартна спецификация |
|
Принцип на работа |
Многостепенен дифузьор, вакуумен ежектор на Вентури, високоефективна енергоспестяваща структура |
|
Макс. смукателен поток (размер 12A) |
100 л/мин (ANR) |
|
Стандартно налягане на захранващия въздух |
0.4 ~ 0.6MPa |
|
Порт за захранване/вакуум |
Монтиране с едно докосване: Φ6 метричен / Φ1/2" имперски по избор |
|
Изпускателни опции |
Стандартен ауспух със заглушител; PR / PG / PN централизиран външен изпускателен отвор тип порт по избор |
|
Номинално напрежение на бобината |
DC24V / DC12V / DC6V; DC5V се предлага при индивидуална заявка |
|
Опции за електрически вход |
G уплътнение / тапа с форма H-L / тапа с форма M-M; LN / MN версия без кабел за окабеляване на клиента |
|
Устройство за откриване на вакуум |
Няма откриване / порт за откриване на GN (Rc1/8) / G локален манометър / D вграден превключвател за вакуумно налягане |
|
Изходен сигнал |
NPN / PNP едно-двуканален изход за превключване; аналогов изход за напрежение / ток по избор |
|
Индикатор и защита от пренапрежение |
Без защита / S защита от пренапрежение / Z индикатор + защита / U индикатор без полярност + защита |
|
Елемент за сравнение |
Безклапан тип ZL1-12A |
С клапан тип ZL1‑12A‑K1… |
|
Интегрирани вентили |
Няма вградени вентили, необходим е външен 3-пътен електромагнитен клапан |
Интегриран захранващ вентил + освобождаващ клапан (серия K1/K2/B1/B2) |
|
Метод на прекъсване на вакуума |
Контролиран от външен клапан или естествено освобождаване |
Незабавно прекъсване на вакуума чрез вграден освобождаващ клапан за бързо изваждане на детайла |
|
Скорост на реакция |
В зависимост от външния вентил и оформлението на тръбопровода |
По-бърз интегриран отговор за приложение на роботи с висока скорост на цикъла |
|
Сложност на тръбопровода |
Изисква отделни вентили, фитинги и филтърни принадлежности |
Силно интегрирана, минимална тръбопроводна работа на място |
|
Цена и гъвкавост |
Най-ниска цена, максимална гъвкавост на дизайна на системата |
По-високо ниво на интеграция, предпочитано за робот EOAT краен ефектор |
|
Откриване на налягане |
Необходим е външен пресостат за вакуум |
Допълнителен вграден G манометър / D пресостат за вакуум |
Решение 1: Безклапанна верига с оптимизирана цена
AFC2000 немаслен двукомпонентен източник на въздух → 3V110 3-пътен електромагнитен клапан → ZL1‑12A вакуумен ежектор без клапан → ZPT вакуумна вендуза
Решение 2: Верига за високоскоростен робот за избор и поставяне с клапан
AR регулатор на налягането → ZL1‑12A‑K15MZ‑DAML (интегриран захранващ клапан, освобождаващ клапан и вакуумен превключвател за налягане) → вакуумна чаша с краен ефектор на робот, поддържа се автоматична аларма за липсващ детайл.
Решение 3: Многобанкова централизирана верига за подаване на въздух
AFC безмаслен двублок с голям поток → множество ZL1 с вентилен ежекторен колектор → синхронно събиране на материал с множество всмукателни чаши.
• Размер на порта: За стандартни тръби PU6 / Φ6 изберете метричен порт без маркировка. За имперски Φ1/2" тръби, посочете имперския порт заедно с единицата за налягане inHg / psi.
• Изпускателна система: За нискошумна работна среда, запазете стандартния шумозаглушител. За изпускане до определена безопасна зона използвайте централизиран изпускателен отвор тип PR / PG / PN.
• напрежение: DC24V (код 5) за оборудване за битова автоматизация; DC12V / DC6V за европейски износ или проекти за устройства с ниско напрежение.
• Клапанна комбинация: K1 (Н.З. захранване + Н.З. освобождаване) за стандартно високоскоростно вдигане и поставяне; K2 за намаляване на разходите; B1/B2 за специални условия на работа при нормално отворено вакуумно задържане.
• Изискване за откриване: Изберете превключвател за вакуумно налягане D (NPN/PNP съответства на типа вход на PLC) за аларма за липсваща част на PLC; G локален манометър за визуална проверка на място; GN порт за откриване за събиране на външни данни от трети страни.
• Индикатор и защита от пренапрежение: Изберете Z / U версия за индикация за диагностика на шкафа; S защита от пренапрежение за влажна и тежка работна среда.
• Ръчно превключване: Изберете D ръчно заключване с натискане и завъртане за чести сценарии за пускане в експлоатация и отстраняване на грешки, поддържане на заключено непрекъснато подаване на въздух.
• 3C електроника PCB & чип високоскоростна работа с избиране и поставяне
• Трансфер на листов материал от електрод на литиево-йонна батерия
• Силна адсорбция от картон и порест материал
• Роботизирано бране на тежкотоварни стъкла и ламарина
• Отстраняване и изваждане на части от робот за леене под налягане
• Приложение за захващане на опаковки за хранително-вкусовата промишленост
• Високоскоростни роботизирани трансферни системи за сортиране на логистика
• НЕ използвайте FRL модули с маслена мъгла (серия AC / BC с три блока) за подаване на въздух от вакуумен ежектор. Смазочното масло ще запуши многостепенните дюзи на дифузора, трябва да се използва AFC немаслена двойна единица за обработка на въздушен източник.
• Задължително инсталирайте ZFC вграден вакуумен филтър от страната нагоре по веригата. Малките многостепенни дюзи са чувствителни към прах; смукателният поток ще се влоши силно, след като бъде запушен от замърсяване с частици.
• Поддържайте дължината на маркуча между ежектора и вендузата възможно най-къса, за да гарантирате бързо натрупване на вакуум и стабилна производителност на засмукване.
• Диапазон на оптимално налягане на подавания въздух 0,4~0,6MPa. Недостатъчното налягане води до слабо засмукване; прекомерното налягане увеличава потреблението на сгъстен въздух.
• За моделите с вентил изберете Z / S / U версии с вградена верига за защита от пренапрежение, за да удължите живота на соленоидната бобина в контролните шкафове.
• За PR / PG / PN централизирани изпускателни конфигурации, поддържайте безпрепятствени изпускателни тръби, противоналягането ще влоши сериозно ефективността на изграждане на вакуум.
