Подробно въведение в SF6 прекъсвач на Richge Technology

    Richge Technology се фокусира основно върху производството на аксесоари за разпределителни уреди за ниско напрежение, компоненти за разпределителни уреди за високо напрежение и серии прекъсвачи за вътрешни/външни вериги. Следното предоставя професионално въведение в елегазовите прекъсвачи за справка.

I. Основен преглед на SF6 прекъсвач

    SF6 прекъсвачът е прекъсвач за високо напрежение, който използва газ серен хексафлуорид (SF6) като изолация и дъгогасителна среда, широко използван в полетата за пренос и разпределение на енергийни системи.

Основни функции:

• Отлични изолационни характеристики: Изолационната якост на SF6 газ е 2,5-3 пъти по-голяма от тази на въздуха, което може значително да намали обема на оборудването.

• Превъзходен капацитет за гасене на дъгата: Висока проводимост на стълба на дъгата, кратко време на дъгата (2-2,5 цикъла) и голям капацитет на прекъсване (до 80kA).

• Без риск от пожар: газът SF6 е незапалим с висока безопасност.

• Дълъг експлоатационен живот: Електрическият живот може да достигне повече от 25 години, с дълъг цикъл на поддръжка и намалена честота на поддръжка.

II. Принцип на работа и структура

2.1 Принцип на работа

Механизъм за гасене на дъгата:

1. По време на отваряне движещите се и статични контакти се разделят, за да генерират дъга, която кара SF6 газът да се разложи на S, F атоми и положителни/отрицателни йони при висока температура.

2. Молекулите на газ SF6 улавят свободни електрони, за да образуват отрицателни йони, намалявайки проводимостта на стълба на дъгата и ускорявайки изгасването на дъгата.

3. След изгасване на дъгата газът възстановява първоначалното си състояние на изолация.

Циркулация на газ:Приемайки тип газ под налягане или принцип тип собствена енергия, газовият поток се генерира чрез бутална или дъгова енергия за бързо гасене на дъгата и възстановяване на изолацията.

2.2 Основна структура

III. Видове и технически параметри на елегазови прекъсвачи, произведени от Richge Technology

3.1 Основни видове

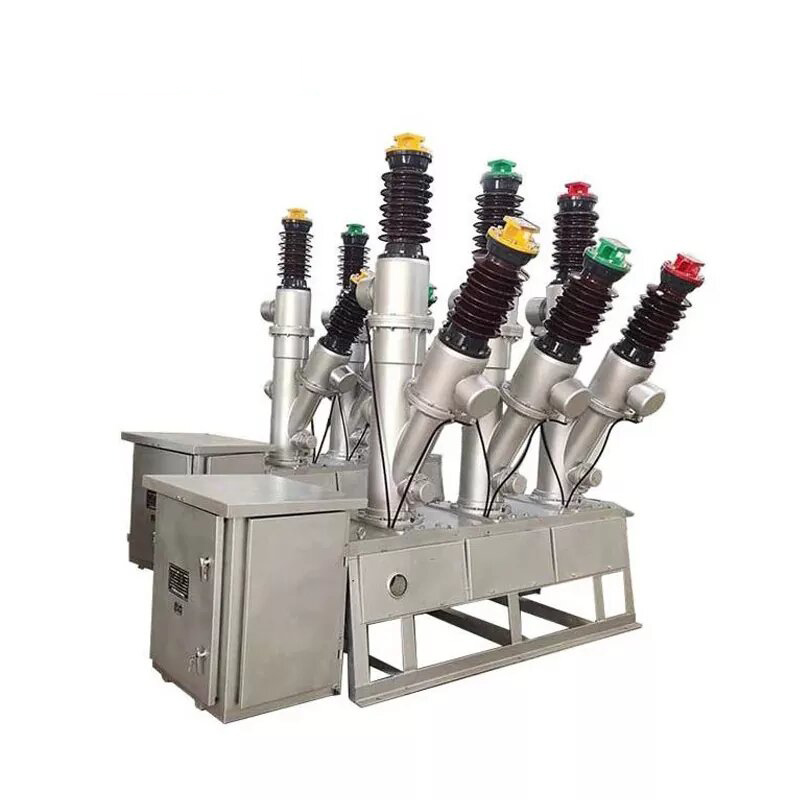

1. Класифицирани по структура:

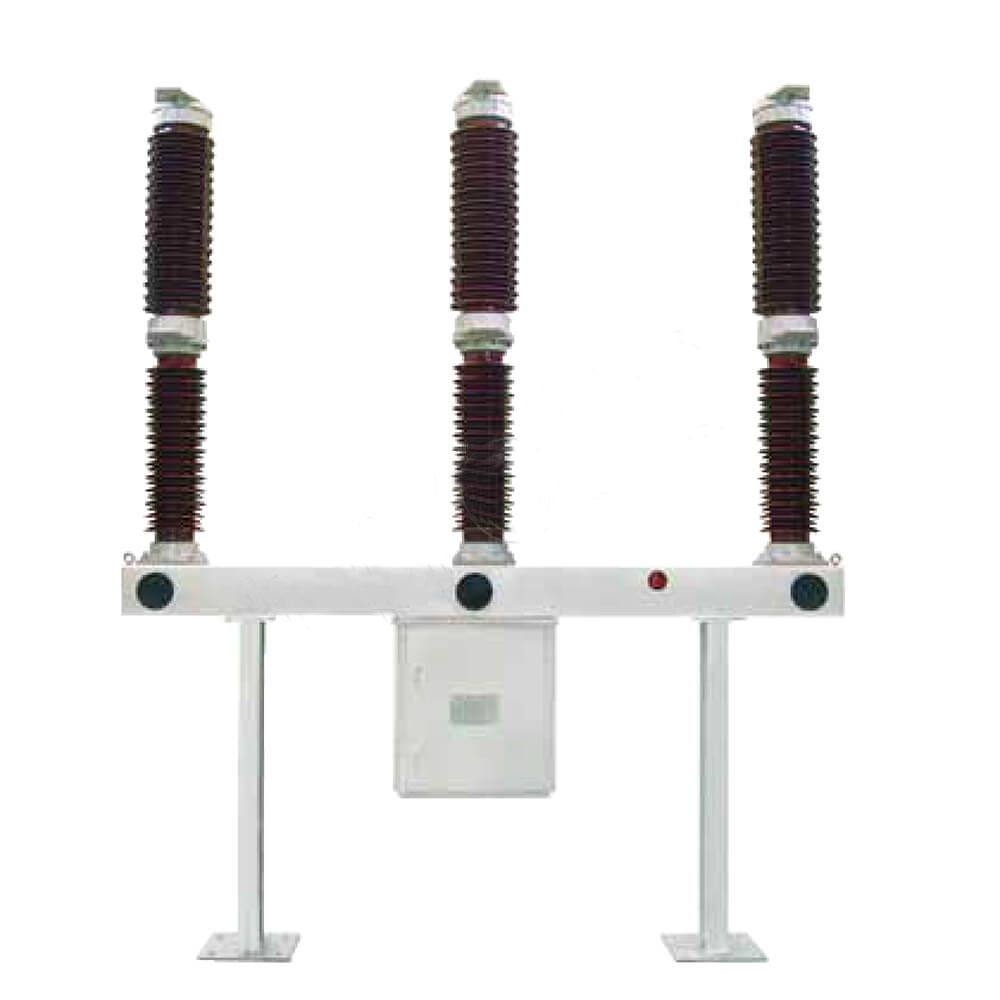

• Тип порцеланова колона: Трифазна независима, голям обем, подходяща за външни места (като тип FA4-550)

• Тип резервоар (тип подов резервоар): Трифазен общ резервоар, компактна структура, добра сеизмична ефективност, лесна поддръжка

• Прекъсвач в GIS комбинирано електрическо оборудване: Интегриран с разединител, заземителен превключвател и др. в запечатана обвивка

2. Класифицирани по метод за гасене на дъгата:

• Тип с едно налягане: Само едно налягане в камерата за гасене на дъгата, проста структура, широко използвана

• Тип с двойно налягане: С въздушни камери с високо и ниско налягане, по-добра ефективност при гасене на дъгата, но сложна структура

3.2 Основни технически параметри

IV. Предимства и сценарии за приложение на SF6 прекъсвач

4.1 Предимства на продукта

1. Отлична производителност при прекъсване: Може бързо да гаси дъгите, почти не генерира прекъсващо пренапрежение и защитава оборудването и линиите

2. Висока надеждност: Запечатаната структура намалява въздействието на външната среда, подходяща за различни сурови климатични условия

3. Нисък шум: Шумът при работа е по-малък от 85 dB, което подобрява работната среда

4. Малка подова площ: Компактна структура, особено подходяща за градски подстанции и места с ограничено пространство

5. Високо ниво на интелигентност: Може да интегрира система за мониторинг за наблюдение в реално време на плътността на газа, температурата и работния статус

4.2 Сценарии за приложение

• Електропреносна система: Защита и контрол на 500kV и над свръхвисоковолтови електропроводи

• Подстанция: Използва се като защитно оборудване за главни трансформатори и шини

• Индустриална електрическа мрежа: Разпределение на електроенергия с високо напрежение за самоосигурени електроцентрали в големи фабрики, мини и др.

• Нова връзка с енергийната мрежа: Защитно оборудване за нагнетателни станции във вятърни паркове и фотоволтаични електроцентрали

• Градска електрическа мрежа: Основен компонент на компактна GIS разпределителна уредба

V. Точки за инсталиране и поддръжка

5.1 Изисквания за инсталиране

1. Подготовка на основата:

• Грешка в нивото <1 mm/m за осигуряване на стабилност на оборудването

• Перфектна система за заземяване, съпротивление на заземяване <0.5Ω

2. Обработка на газ:

• Откриване на изтичане на газ преди монтаж, годишният процент на изтичане трябва да бъде <1‰

• Евакуирайте до под 133Pa и оставете повече от 2 часа, след това напълнете с квалифициран газ SF6, след като потвърдите, че няма изтичане

• Налягането на газ при пълнене стриктно следва изискванията на ръководството за продукта, грешката се контролира в рамките на ±0,02MPa

3. Регулиране на механизма:

• Времето за отваряне и затваряне и настройката за синхронизация отговарят на техническите изисквания

• Задвижващият механизъм е гъвкав без задръстване

• Допълнителният превключвател превключва точно с нормална сигнална обратна връзка

5.2 Методи за поддръжка

Елементи за редовна проверка:

Специална поддръжка:

• Попълване на газ: Когато налягането спадне до алармената стойност (обикновено с 0,05MPa по-ниско от номиналното налягане), навреме попълнете газ

• Смяна на газ: След прекъсване на сериозен ток на повреда, проверете качеството на газа и сменете, ако е необходимо

• Калибриране на реле за плътност: Провеждайте калибриране на всеки 2-3 години

VI. Предпазни мерки и мерки за безопасност

1. Характеристики на газ SF6:

• Чистият SF6 не е токсичен, но продуктите от разлагане на дъгата (като SO2, HF) са токсични, така че е необходима вентилация по време на поддръжката

• Избягвайте контакт на газ с кожата и дихателните пътища, носете защитно оборудване, ако е необходимо

2. Безопасност при поддръжка:

• Първо трябва да прекъснете захранването, да проверите дали няма електричество и заземяване преди поддръжка

• Намалете налягането до нулево манометрично налягане, преди да изпуснете газ SF6

• Принудителна вентилация за повече от 15 минути след отваряне на оборудването, за да се гарантира изпускането на вътрешния газ

3. Изисквания за опазване на околната среда:

• SF6 е силен парников газ (GWP стойност 23900), така че емисиите трябва да бъдат строго контролирани

• Отпадъчните газове трябва да се рециклират и третират и не трябва да се изхвърлят директно в атмосферата

VII. Резюме

    Със своята отлична изолация и гасене на дъгата, прекъсвачът SF6 се превърна в основния избор на комутационна апаратура за високо напрежение в съвременните енергийни системи, особено подходящ за сценарии за пренос и разпределение на енергия с голям капацитет и високо напрежение.

Относно Richge Technology:

• Компанията произвежда основно аксесоари за комутационни апарати за ниско напрежение (като съединители за главни вериги, съединители за спомагателни вериги, работни механизми и т.н.), компоненти за комутационни апарати за високо напрежение (като изолационни части, заземителни превключватели, блокиращи механизми и т.н.) и серии прекъсвачи за вътрешна/външна верига.

• За да научите за пълната продуктова линия на Richge, препоръчително е да посетите официалния му уебсайт (www.richgeswitchgear.com) или да се свържете с неговия отдел продажби (WhatsAPP: +86 189 5893 8078)
