Двойна скоба тип Y за накрайник на пръта на цилиндъра

SOLH Y тип двойна скоба за накрайник на пръта на пневматичния цилиндър, стандартен съединител за вилица, взаимозаменяем с SMC/AirTAC части. Вътрешна резба M10×1.25-M27×2, съответстваща на отвори 32-125mm, отвор за щифт φ10-27mm, ±5° завъртане в една равнина. Въглеродна стомана почернена/поцинкована или неръждаема стомана. Идеален за накрайници за натоварване с единично ухо с висока товароносимост в механизми за издърпване и шарнирни механизми.

Изпратете запитване

Описание на продукта

Y тип Двойна скоба с уши за край на пръта на цилиндъра | Вилка Пневматичен цилиндър Y Clevis Фитинг

Марка: SOLH от Richge Technology | Стандартен пневматичен цилиндър Бутален прът Y Вилка Clevis аксесоар

1. Общ преглед на продукта

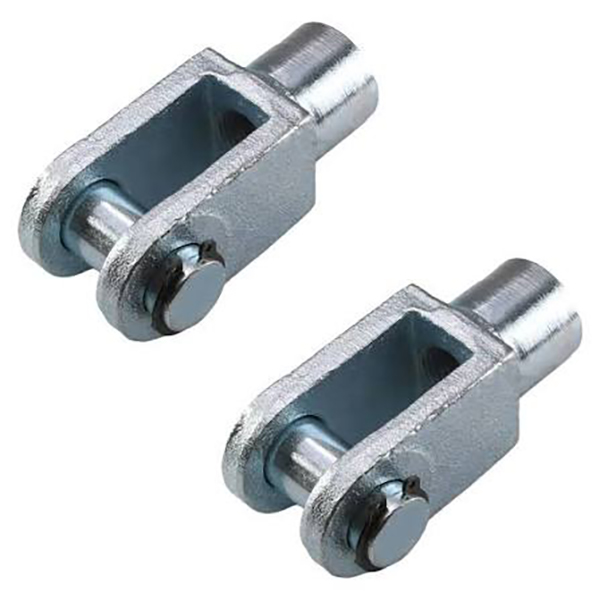

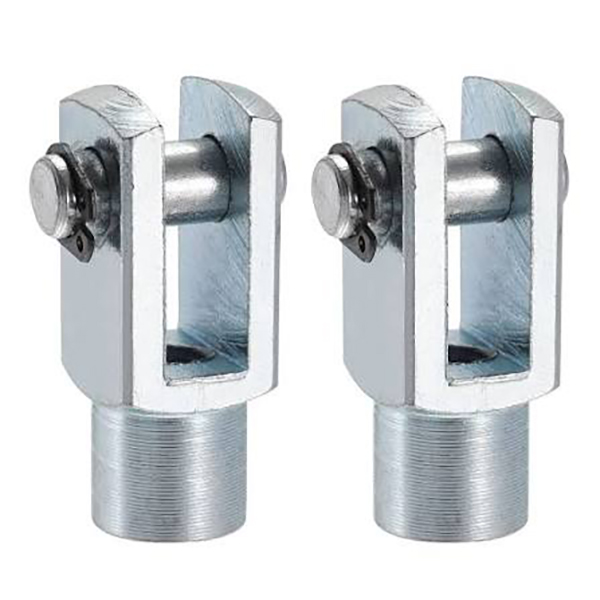

Y-тип шарнир, наричан още скоба с двойна вилица с ухо, се доставя с вътрешна резба за закрепване към буталния прът на цилиндъра. Неговите двойни уши захващат единичното ухо на товара, сглобено от щифтов вал за шарнирно свързване. Позволява люлеене от ±5° в една равнина. Като стандартен свързващ аксесоар за пневматични цилиндри, той е напълно взаимозаменяем със стандартните резервни части SMC и AirTAC.

2. Конвенция за именуване на модели

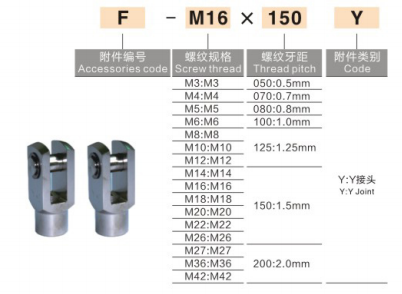

AirTAC стандарт: F - Thread + Y
Примери: F-M10×1.25Y, F-M12×1.25Y

SMC стандарт: Y + размер на отвора
Примери: Y-32, CA2-40-Y

• Y: Двойна скоба за уши тип Y

• Суфиксната резба съответства на резбата на буталния прът: M10×1,25 / M12×1,25 / M16×1,5

3. Таблица с общи спецификации

Модел	Резба на бутален прът	Съответстващ отвор на цилиндъра	Диаметър на отвора за щифта
Y-M10×1,25	M10×1,25	32 мм	φ10
Y-M12×1,25	M12×1,25	40 мм	φ12
Y-M16×1,5	M16×1,5	50/63мм	φ16
Y-M20×1,5	M20×1,5	80/100мм	φ20
Y-M27×2	M27×2	125 мм	φ27

4. Материални и технически параметри

• Материал: Въглеродна стомана с черен оксид / галванизирано покритие, неръждаема стомана по избор

• Ъгъл на завъртане: ±5° завъртане в една равнина

• Съвместимост: Подходящ за пълна гама стандартни пневматични цилиндри

• Монтаж: Завинтете съединението върху буталния прът, вкарайте единичното ухо за товар в Y вилицата, закрепете с щифт и шплинт.

5. Бързо сравнение: Y-тип / I-тип / Лагер на края на пръта

Аксесоар	Структура	Swing Performance	Приложение
Y Тип Clevis	Вилка с двойно ухо	±5° въртене в една посока	Свързване с едно ухо за натоварване, високо натоварване
Написвам Clevis	Единична тапа за ухо	±5° въртене в една посока	Съвпада с скоба за двойно ухо
Лагер на края на пръта	Сферичен универсален шарнир	±13° многопосочно люлеене	За монтаж на несъосност и ексцентричен товар

6. Насоки за избор

Ако вашата товарна страна е вал с едно ухо → изберете Y скоба.
Ако вашата товарна страна е скоба с двойно ухо → изберете I скоба.
Ако инсталацията съществува ексцентричност и несъосност → изберете лагер в края на пръта
