Подробно въведение в заземителния превключвател за високо напрежение на закрито Richge Technology

    Въз основа на бизнес основата на Richge Technology в областта на аксесоарите за комутационни апарати за високо напрежение (преди това се фокусира върху изолационни части за високо напрежение, компоненти на заземителни превключватели и т.н.), продуктите на превключвателите за заземяване на закрито с високо напрежение са позиционирани като основно оборудване за безопасност за енергийни системи с нива на напрежение от 12kV~40,5kV. Те се използват главно във вътрешни подстанции, помещения за електроразпределение и комутационни апарати за високо напрежение, за да отговорят на нуждите от защита на заземяването по време на поддръжката на оборудването. Продуктите отговарят на индустриални стандарти като T/ZZB 2173-2021 „12kV～40.5kV вътрешен високоволтов променливотоков превключвател за заземяване“. Следва подробно въведение от основните размери на продукта:

I. Общ преглед на продукта и основно позициониране

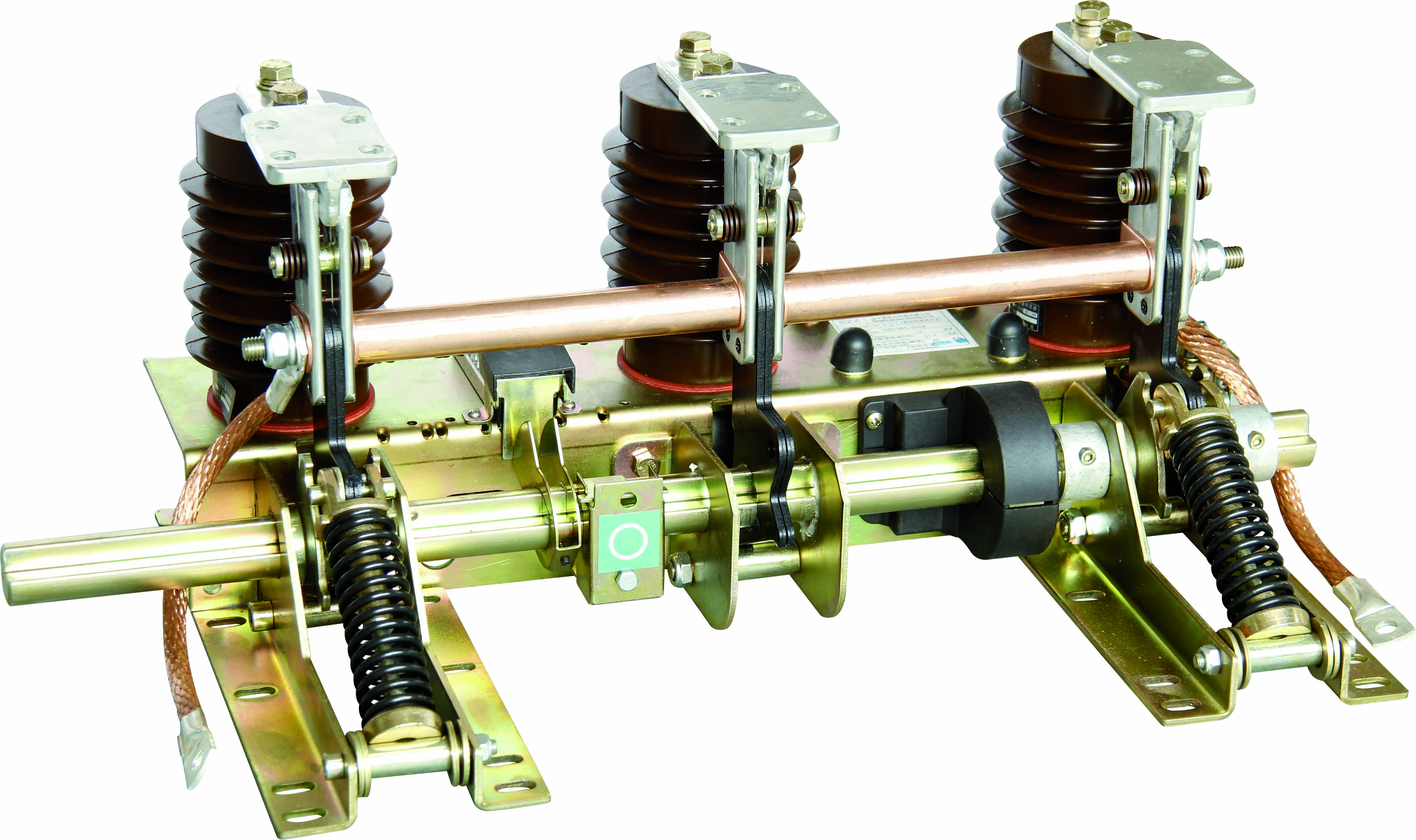

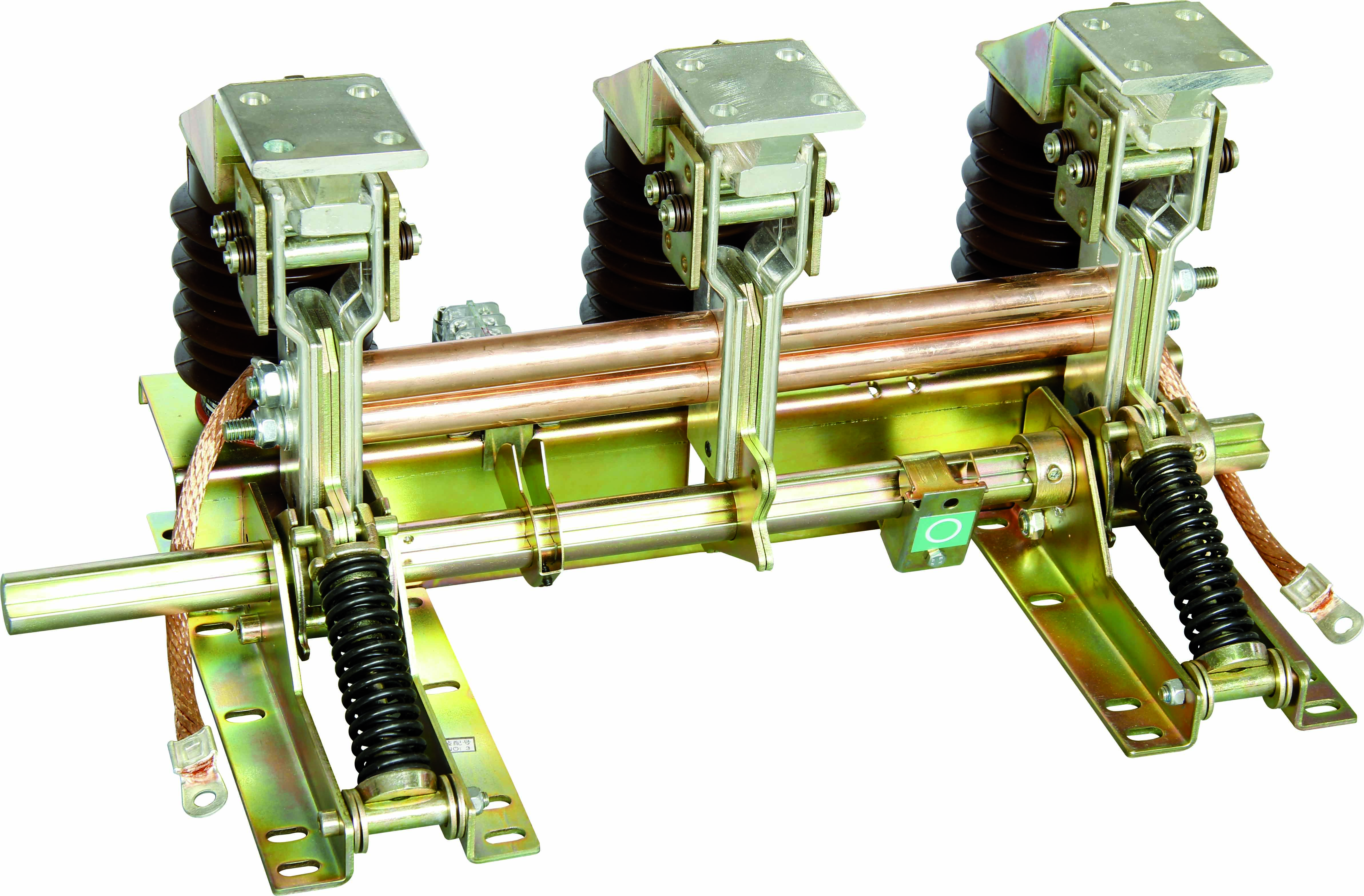

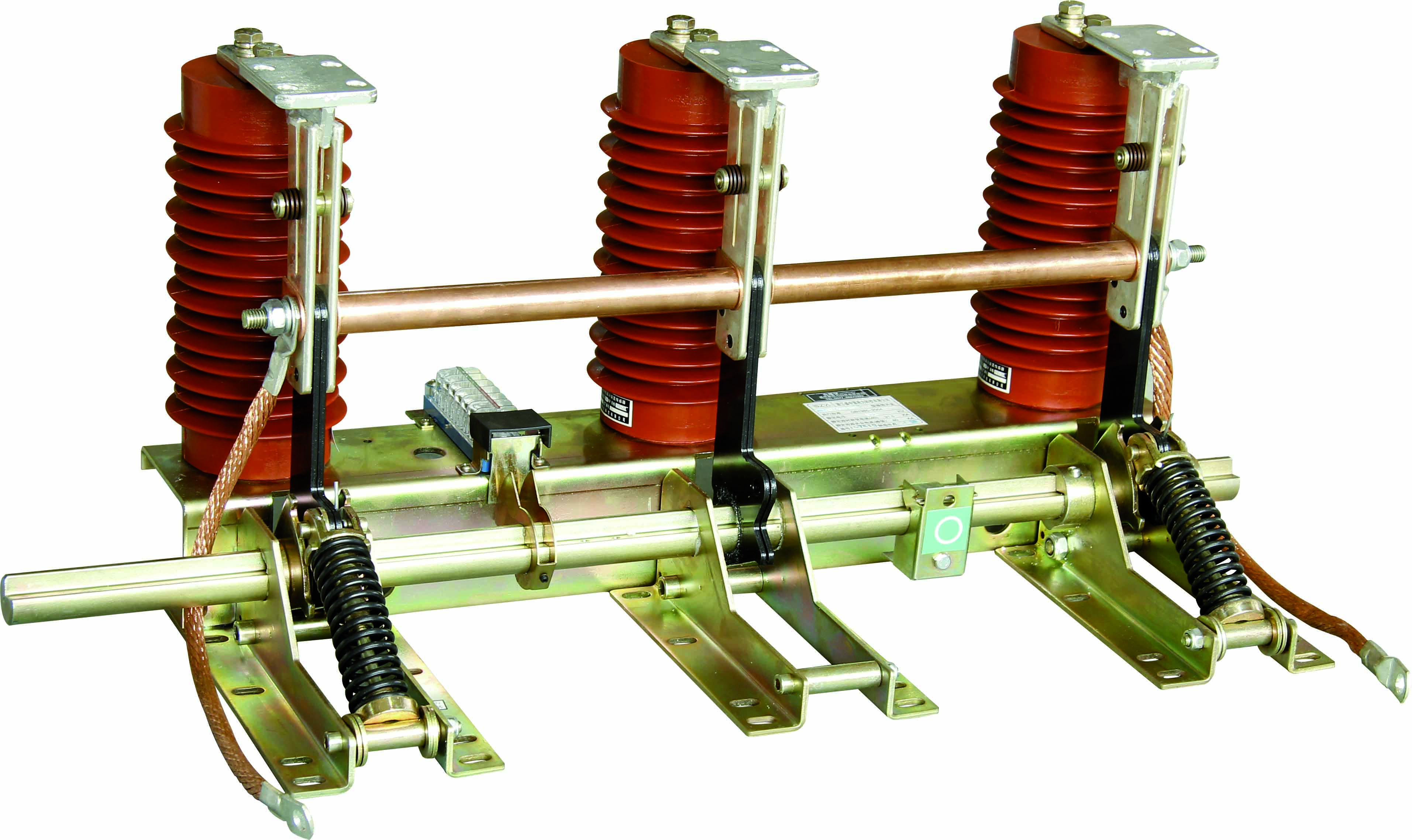

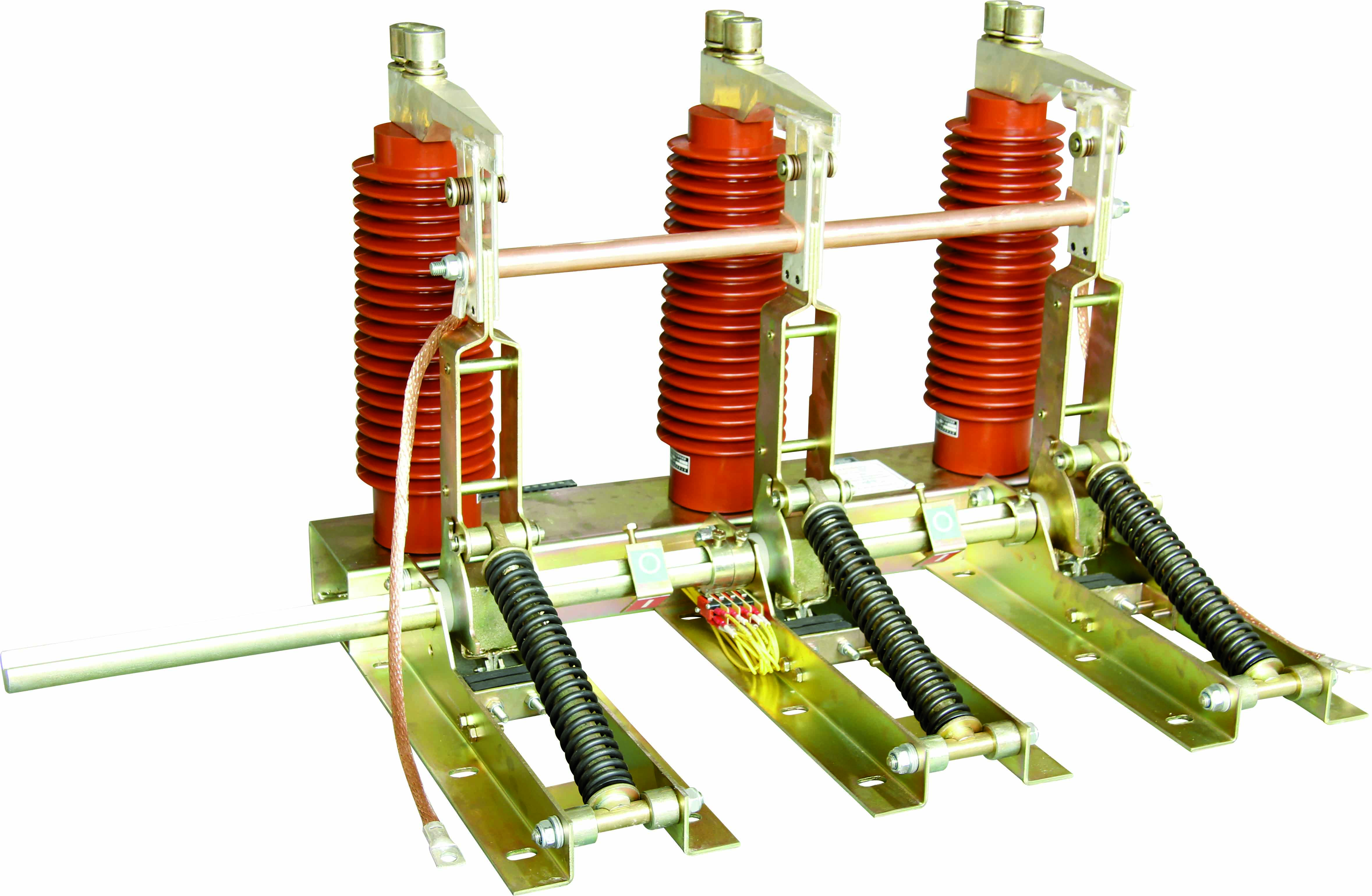

    Вътрешен заземяващ превключвател за високо напрежение Richge е механично защитно заземително устройство, класифицирано като изолиращ превключвател. Неговата основна функция е да формира надеждна заземителна верига между оборудването, което трябва да се поддържа, и електрическата мрежа по време на поддръжката на оборудване с високо напрежение (като прекъсвачи, трансформатори, разпределителни уреди), освобождаване на остатъчни заряди и осигуряване на "очевидна точка на прекъсване", за да се предотврати личен токов удар или повреда на оборудването, причинена от неочаквано захранване.

• Покритие на напрежение: 12kV, 24kV, 40.5kV (адаптиране към основните системи за захранване на закрито със средно напрежение);

• Честотна адаптация: 50Hz (съвместима със стандартите на местната енергийна система);

• Основни предимства: Формирайте техническа синергия с аксесоари за превключватели за високо напрежение на Richge (като изолационни стълбове, работни механизми), с компактна структура, гъвкава работа и устойчивост на тежки среди (адаптиране към вътрешни сложни сценарии като прах, температурни и влажностни колебания).

II.Основни технически параметри (съответстващи на стандарт T/ZZB 2173-2021)

    Според класификацията на нивото на напрежение, основните технически параметри са показани в следната таблица, които също така отговарят на основните изисквания на GB/T 1985-2014 „Променливотокови изолиращи превключватели за високо напрежение и заземителни превключватели“:

III. Структурен дизайн и принцип на работа

3.1 Основна структура (модулен дизайн за лесна инсталация и поддръжка)

    Позовавайки се на зрялата индустриална архитектура и комбинирайки предимствата на процеса на аксесоари на Richge, продуктът се състои основно от следните компоненти:

• Скоба: Оформена чрез студено огъване и заваряване на тънки стоманени плочи, с повърхностна антикорозионна обработка (поцинковане/пръскане) за осигуряване на структурна здравина;

• Монтаж на нож за заземяване: студено изтеглено формоване от червена мед T2, твърдост на контактния сребърен слой ≥HV120 (намаляване на контактното съпротивление и подобряване на устойчивостта на корозия);

• Статичен контакт: С дизайн на фланеца с ножово острие, съвместно с дискова пружина за постигане на надежден контакт и избягване на разхлабено нагряване;

• Работен механизъм: Поддържа ръчни/електрически двойни режими (електрическият модел включва моторно задвижващо устройство), интегриран с натискна пружинна структура за съхранение на енергия;

• Изолационни компоненти: Изолаторите от епоксидна смола приемат APG автоматичен процес на формоване чрез компресия (висока якост на изолация, нисък частичен разряд);

• Интелигентен контролен модул (опция): Включва защита от спиране на двигателя (≥5 пъти номиналния ток), защита от ограничение на работното време, защита от колебания на напрежението (80%-120% номинална стойност), степен на защита IP3X;

• Спомагателни компоненти: Проводима втулка (изолационна изолация), гъвкава връзка (компенсираща инсталационна грешка), сензор за позиция (статус на отваряне и затваряне с обратна връзка).

3.2 Принцип на работа (задвижван от нагнетателна пружина за съхранение на енергия, независимо от ръчната скорост на работа)

(1) Затваряща операция

1. Ръчно/електрическо задвижване на работния механизъм, въртящият момент се предава към главния вал, преодолявайки въртящия момент на съпротивлението, за да задвижи коляновото рамо да се върти;

2. Работният прът на заземяващия нож преминава през мъртвата точка на притискащата пружина и притискащата пружина моментално освобождава енергия, за да натисне заземяващия нож, за да се затвори бързо;

3. След затваряне на място, заземителният нож е в близък контакт със статичния контактен фланец през дисковата пружина, за да образува надеждна заземителна верига.

(2) Операция по отваряне

1. Работният механизъм прилага обратен въртящ момент и главният вал преодолява основния въртящ момент и силата на пружината, за да задвижи коляновото рамо да се върти на заден ход;

2. Притискащата пружина на заземяващия нож отново преминава през мъртвата точка, за да завърши съхранението на енергия (подготвя се за следващото затваряне);

3. След отваряне на място разстоянието на отваряне на счупването отговаря на стандартните изисквания, образувайки очевидна електрическа изолация.

IV. Основни функции и сценарии за приложение

4.1 Основни функции за безопасност

1. Защита от принудително блокиране: Осъществете механична/електрическа блокировка с главния превключвател на комутационната апаратура за високо напрежение (когато главният превключвател не е отворен, превключвателят за заземяване не може да бъде затворен; когато превключвателят за заземяване е затворен, главният превключвател не може да бъде затворен), за да се предотврати неправилна работа;

2. Освобождаване на остатъчния заряд: Бързо разредете остатъчните заряди в оборудването след заземяване, за да избегнете електростатичен удар по време на поддръжката;

3. Капацитет на късо съединение: Производителността на клас E2 може да се справи с внезапни повреди на късо съединение по време на поддръжката, за да се избегне изгарянето на оборудването;

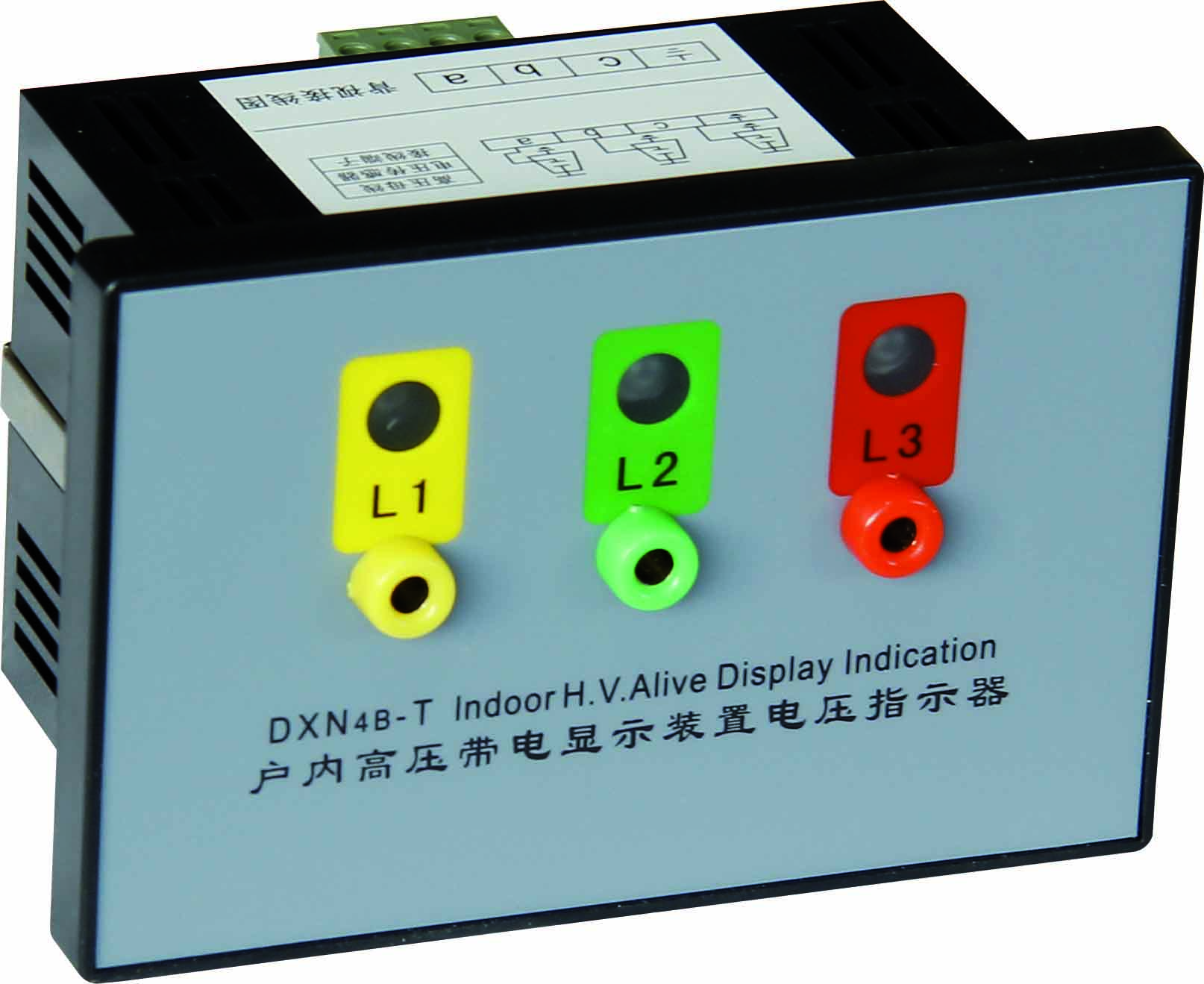

4. Визуализация на състоянието: Оборудван с механична индикация за позиция (ясни маркировки за отваряне/затваряне), опционално устройство за показване на живо (в съответствие с разпоредбите DL408-91).

4.2 Типични сценарии за приложение

• Вътрешни подстанции: Използват се с прекъсвачи 12kV~40,5kV и изолиращи превключватели за поддържащо заземяване на шини и трансформатори;

• Съвпадение на комутационни апарати за високо напрежение: Формирайте "синергия при високо напрежение и ниско напрежение" с аксесоари за комутационни апарати за ниско напрежение Richge, адаптиране към MNS, GCS и други шкафове, като компоненти за заземяване при поддръжка за изходящи шкафове и измервателни шкафове;

• Индустриални електроразпределителни системи: Защита при поддръжка на оборудване с високо напрежение (като двигатели с високо напрежение, токоизправителни шкафове) в големи фабрики и електроцентрали, притежавани от мини;

• Нови енергийни сценарии: Безопасно заземяване на вътрешни електроразпределителни устройства (като разпределителни уредби 35 kV) във фотоволтаични/вятърни усилвателни станции.

V. Точки за инсталиране и поддръжка

5.1 Основни изисквания за инсталиране

1. Адаптиране на основата: Грешката на хоризонталността на монтажната повърхност ≤1 mm/m и съпротивлението на заземителния контур ≤0,5Ω (трябва да бъде надеждно свързано към заземителната мрежа на станцията);

2. Сътрудничество при блокировка: Уверете се, че механизмът за блокировка с главния превключвател на разпределителната уредба работи гладко, без задръстване (препоръчително е да използвате оригинални аксесоари за блокировка на Richge за по-добра съвместимост);

3. Електрическо окабеляване: Свързването на контролната линия на електрическия модел трябва да отговаря на нивото на напрежение (като AC220V/DC220V), а моментът на затягане на клемите на окабеляването отговаря на изискванията на ръководството;

4. Тест за приемане: След монтажа е необходимо да се тества асинхронизма на отваряне и затваряне, съпротивлението на веригата и характеристиките на изолацията (издържано напрежение на електрическата честота, тест за частичен разряд).

5.2 Редовна поддръжка и отстраняване на неизправности

(1) Цикъл на поддръжка и съдържание

(2) Често срещано отстраняване на неизправности

• Засядане при затваряне: Проверете дали връзката между коляновия лост и главния вал е разхлабена или дали контактът е деформиран (деформираните части трябва да се сменят);

Съпротивление на тестовата верига, съпротивление на изолацията (≥1000MΩ/2500V), време за отваряне и затваряне и асинхронизъм

• Неизправност при електрическа работа: Проверете дали защитата срещу спиране на двигателя е задействана (контролерът трябва да се нулира) или дали задвижващата предавка е износена;

• Прекомерно частично разреждане: Почистете масленото петно ​​по повърхността на изолационните части, проверете дали изолаторът има пукнатини (сменете изолатора, ако е необходимо).

VI. Съответствие със стандартите и ангажимент за качество

6.1 Съвместими стандарти

• Групов стандарт: T/ZZB 2173-2021 „12kV～40.5kV вътрешен променливотоков превключвател за заземяване с високо напрежение“;

• Национален стандарт: GB/T 1985-2014 „Променливотокови изолиращи превключватели за високо напрежение и заземяващи превключватели“, GB/T 11022-2020 „Общи технически изисквания за стандарти за комутационна апаратура за високо напрежение и контролно оборудване“;

• Стандарт за изпитване: GB/T 14598.26-2015 „Електромагнитна съвместимост – Техники за изпитване и измерване – Тест за устойчивост на електростатичен разряд“ (EMC тест), тест със солен спрей (проверка с три доказателства).

6.2 Ангажимент за качество

• Гаранционен срок на продукта: 1 година (с изключение на човешки щети или непреодолима сила);

• Гаранция за живот: Когато механичният живот достигне клас M2 (10 000 пъти), ключовата производителност все още отговаря на стандартните изисквания;

• Сервизна поддръжка: Осигурете насоки за инсталиране, обучение за поддръжка и доставка на резервни части (поддръжка може да бъде получена чрез официалния уебсайт на Richge или чрез обслужване на клиенти).

VII. Начини за получаване на подробна информация

    За да получите пълното продуктово ръководство за вътрешен заземяващ превключвател за високо напрежение на Richge Technology (включително конкретни параметри на модела, монтажни чертежи, протоколи от тестове), можете да използвате следните методи:

1. Посетете официалния уебсайт на Richge (www.richgeswitchgear.com) и потърсете в раздела „Продукти за високо напрежение“ или „Техническо изтегляне“;

2. Свържете се с отдел продажби на Richge (WhatsAPP: +86 189 5893 8078) и обяснете изискванията (като ниво на напрежение, дали е необходимо електрическо управление);

3. Изпратете имейл до имейла за обслужване на клиенти на Richge, за да кандидатствате за персонализирано техническо решение.
