1. Общ преглед на продукта

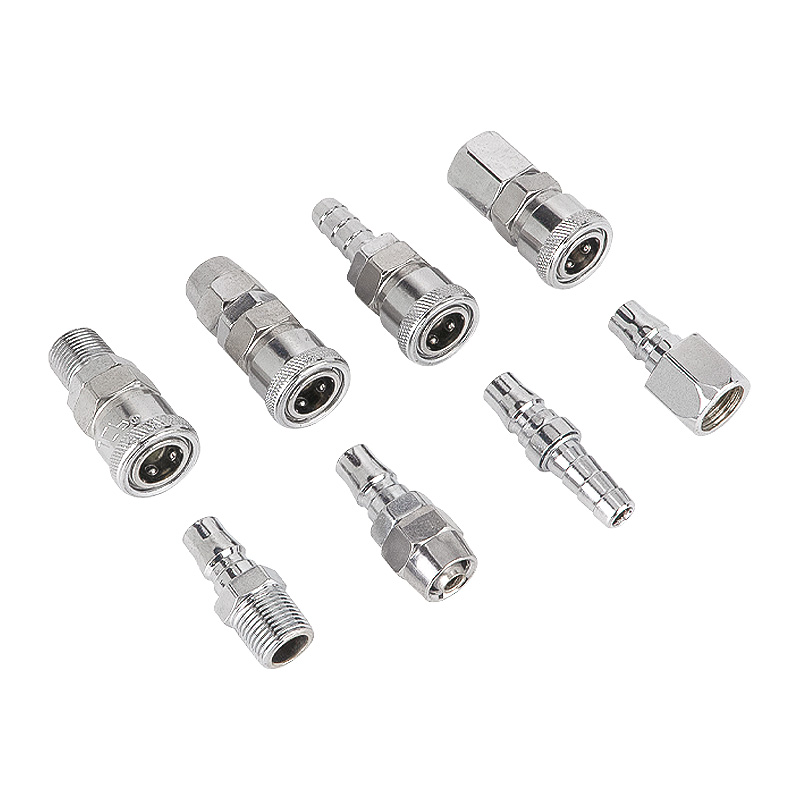

     Самозаключващ се бърз съединител тип C е стандартен самозаключващ се фитинг със стоманена топка, широко използван в пневматичната индустрия. Вградената пружина и стоманената топка осъществяват автоматично заключване при поставяне и освобождаване чрез плъзгане на втулката назад. Не са необходими инструменти, работа с една ръка. Състои се от женски съединител (с плъзгаща се втулка) и мъжки щепсел за сдвоен монтаж. Широко приложение в тръбопроводи за сгъстен въздух, пневматични инструменти и автоматизирани вериги за подаване на въздух, също съчетани с вакуумни генератори и пълни пневматични тръбопроводни системи.

2. Основни функции

     • Самозаключваща се структура от стоманена топка: Звуково "щракване", когато мъжкият щепсел е напълно поставен и заключен; не може да се отдели под налягане. Издърпайте назад плъзгащата се втулка за отключване и разединяване.

     • Двуслойни NBR уплътнителни пръстени: Отлична въздухонепропускливост, устойчивост на сгъстен въздух и малко смазочно масло, ниска степен на изтичане на въздух.

     • Материал на тялото: Никелирана стомана (стандартна метална версия) / пластмаса с висока якост (лека опция). Устойчив на ръжда и износване за често включване и издърпване в сервиз.

     • Пълна гама размери: PP (вътрешна тръба), PF (вътрешна резба), PH (външна резба); SP (тръбна външна), SF (вътрешна резба), SM (мъжка резба).

     • Плавен път на потока, нисък спад на налягането. Съвместим с PU маркуч и найлонова тръба. Стандартен интерфейс за универсална взаимозаменяемост между различни марки.

3. Дефиниране на моделния код

  Пример: PP20 = C-тип самозаключващ се женски съединител за Φ5×8 PU тръба; SM30 = С-тип мъжка тапа с външна резба за тръбопровод Φ6,5×10.

4. Основни технически спецификации

5. Таблица със спецификации на общи модели

6. Сценарии за прилагане

     • Въздушни тръбопроводи за въздушни компресори, пистолети за издухване на въздух, отвертки с въздух, мелници и други пневматични ръчни инструменти

     • Разпределение на въздушния източник на автоматизирани производствени линии, свързване на въздушни тръби, съчетани с вакуумни генератори

     • Поддръжка на оборудване, мобилна пневматична работна станция, случаи, изискващи често сглобяване и демонтаж на тръбопроводи

7. Бележки за операцията

  1. Само за сгъстен въздух. Не е подходящ за хидравлична течност под високо налягане или силна корозивна среда.

  2. Понижете налягането преди да включите/изключите щепсела. Насилственото разединяване под налягане може да повреди стоманените топки и уплътнителните пръстени.

  3. Редовно проверявайте износването на О-пръстена; незабавно сменете уплътненията, ако възникне изтичане на въздух.

  4. PTFE лента се препоръчва за монтаж с резба. Не затягайте прекалено, за да избегнете оголване на резбата.
