Марка: SOLH от Richge Technology | Пневматичен цилиндър бутален прът Гъвкав компенсиращ фитинг
 |

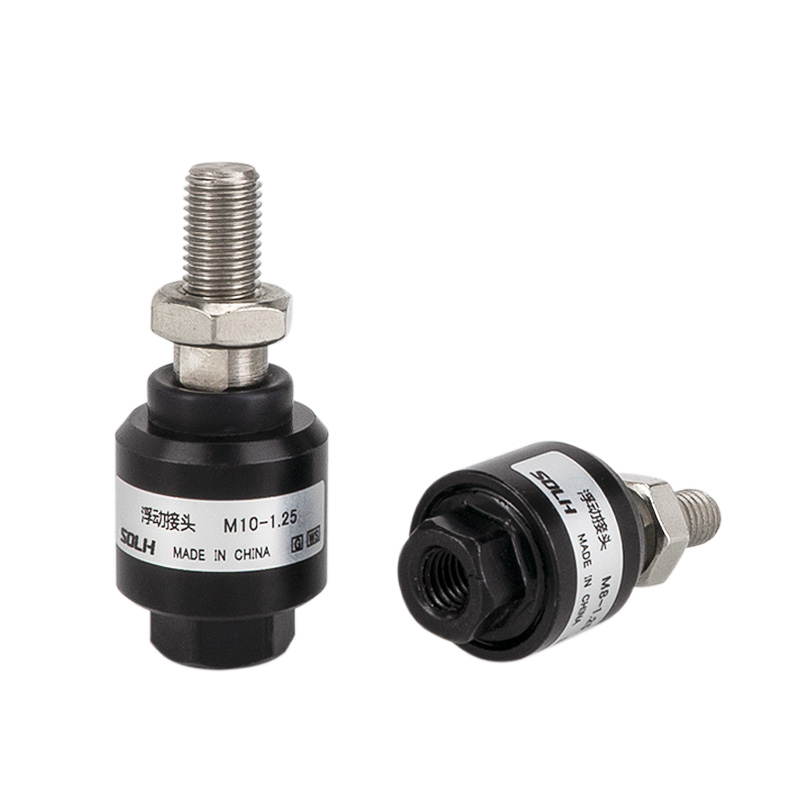

F-тип плаващо съединение е гъвкав свързващ аксесоар със сферична глава, монтиран на бутален прът на цилиндър. Неговата основна функция е да абсорбира ексцентричността на монтажа и ъгловото отклонение, да елиминира страничната странична сила и да предпазва уплътненията на цилиндъра. Това е стандартният компонент за разрешаване на грешки при подравняване в автоматизирано оборудване.
• Структура: Вътрешна резба (свързващ бутален прът) + сферична глава + външна резба (свързващ товар), вграден еластичен компенсационен възел.
• Компенсационен капацитет: Аксиално ±1,5 mm, радиално ±1,25 mm, ъглово ±2°~±5° в зависимост от модела.
• Материал: Стандартна анодизирана алуминиева сплав; 304 неръждаема стомана за приложения, устойчиви на корозия; Налични са гумени уплътнения NBR / FKM.
• функция: Преобразуване на твърда твърда връзка в гъвкава адаптивна връзка, предотвратяване на страничен огъващ момент и износване на уплътнението на буталния прът.

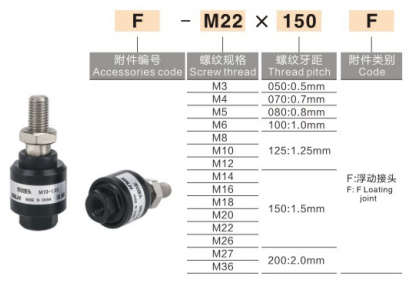

1) AirTAC
Формат: резба F-M × стъпка + F
Примери: F-M10×1,25F (за отвор 32 мм), F-M16×1,5F (за отвор 50/63 мм)
2) SMC (стандартен JAF / тежкотоварен JAHF)
Формат: JAF-bore-thread-length
Примери: JAF-40-M12×1,25 (40 mm отвор), JAHF-80-M20×1,5 (80 mm отвор, голям товар)
3) Обща вътрешна маркировка
Формат: F-M12×1.25 или FJ-M16×1.5
|
Модел (нишка) |
Съответстващ отвор (mm) |
Допустим ексцентричност |
Ъгъл на завъртане |
|
F-M6×1,0 |
16/20 |
±0,8 мм |
±2° |
|
F-M8×1,25 |
25 |
±1,0 мм |
±2° |
|
F-M10×1,25 |
32 |
±1,25 мм |
±3° |
|
F-M12×1,25 |
40 |
±1,25 мм |
±3° |
|
F-M16×1,5 |
50/63 |
±1,5 мм |
±4° |
|
F-M20×1,5 |
80/100 |
±1,5 мм |
±5° |
|
Монтаж |
Изпълнение |
Съвети за прилагане |
|
F-тип плаваща става |
360° гъвкава компенсация, абсорбира радиално и ъглово отклонение, предпазва цилиндъра |
Лошо подравняване, работа с висока честота, дълъг ход |
|
I-тип единична скоба |
Единична равнина на панти ±5°, висока твърдост, ниска цена |
Ниска скорост, добро подравняване, бутане-дърпане натоварване |
|
Y-образна двойна скоба |
Единична равнина на панти ±5°, голяма товароносимост |
Тежък товар, товар с една ухо |
|
Лагер на края на пръта |
Сферичен универсален ±15°, голям ъгъл на завъртане, по-висока цена |
Висока скорост, голям ексцентрицитет, многопосочно люлеене |
Ръководство за избор: Лошо подравняване на монтажа → F-тип; ниска скорост тежък товар → Y-тип; скоба за двойно ухо → I-тип; висока скорост и голям ексцентрицитет → лагер в края на пръта.
1. Завийте вътрешната резба върху външната резба на буталния прът, препоръчва се анаеробно закрепване на резбата за предотвратяване на разхлабването.
2. Свържете края на външната резба директно към товара (или фланец/съединителна плоча), не е необходимо строго коаксиално подравняване.
3. Работно налягане: ≤1.0MPa за стандартни цилиндри; работна температура: -10℃ ~ +120℃.
4. Не е подходящ за непрекъснато въртеливо движение. Необходим е външен буфер или стопер при ударно натоварване.
• Автоматизирани поточни линии, 3C оборудване, робот-хващачи
• Пресоване, щамповане, докинг на матрици, транспортиращ механизъм с дълъг ход
• Оборудване с трудно управление на коаксиалността, силни вибрации и високочестотно движение на цилиндъра
