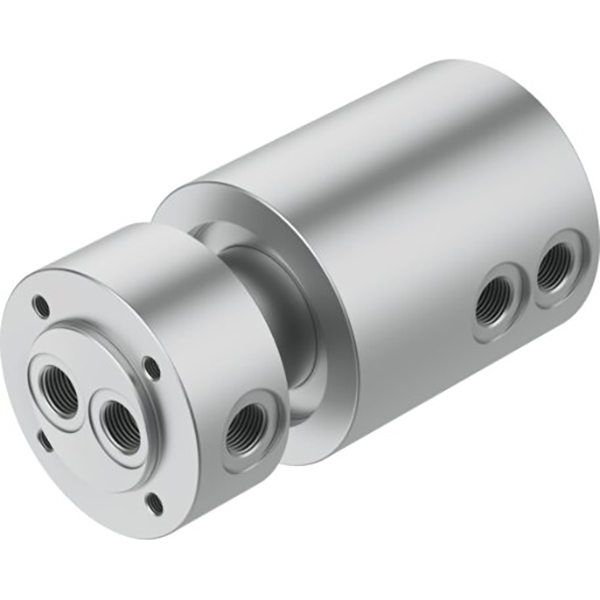

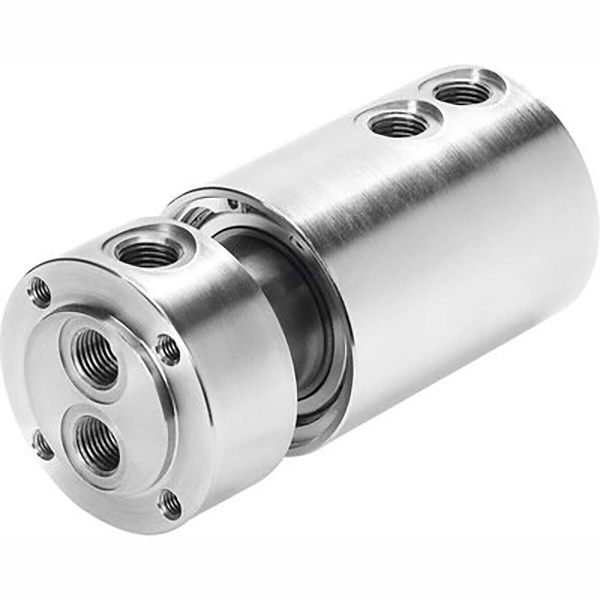

Пневматично ротационно съединение от серия GF

SOLIH GF серия пневматично въртящо се съединение, 360° въртящ се въздушен въртящ се съединител за автоматизация. Едно- и многопроходни версии, вакуум/положителна двойна употреба 0,095-1,0 MPa, макс. 300 об/мин, прецизно уплътнение на лагера с нисък въртящ момент, тяло от алуминиева сплав. Портове M5-G1/2, съвместими с фитинги с едно докосване. Идеален за въртящи се маси, индексиращи плочи, роботизирани съединения, въртящи се приспособления и многоверижно ротационно пневматично управление.

Изпратете запитване

Описание на продукта

Пневматично въртящо се съединение GF | SOLIH Единично и многопроходно въздушно ротационно съединение

Марка: SOLH от Richge Technology | Въртящ се на 360° пневматичен въздушен ротационен конектор за автоматизация

1. Общ преглед на продукта

Серията GF са еднопроходни и многопроходни пневматични въртящи се съединения, проектирани да доставят непрекъснато сгъстен въздух от стационарен източник на въздух към въртящи се маси, роботизирани съединения и въртящи се тела. Предотвратява заплитане на маркуча, изтичане на въздух и пресичане на въздух по време на въртене, идеален за автоматизирани въртящи се пневматични вериги.

2. Основни технически спецификации (Стандарт SOLH)

• Работна течност: Въздух под налягане, съвместим с вакуум

• Работно налягане: -0,095～1.0MPa, двойна употреба за вакуум и положително налягане

• Околна температура: -10～60 ℃

• Максимална скорост на въртене: 300rpm (стандартна версия)

• Уплътнителна структура: Прецизен лагер + устойчиво на износване ротационно уплътнение

• Размери на портовете: M5, G1/8, G1/4, G3/8, G1/2

• Материал: Корпус от алуминиева сплав, лек и издръжлив

3. Бърз справочник за модел и порт

Модел	Порт резба	пасаж	Типично приложение
GF-M5	M5×0,8	Единично преминаване	Микро пневматична верига, малка въртяща се маса
GF-1/8	G1/8	Единично преминаване	Малко приспособление, въздушно захващане за подаване на въздух
GF-1/4	G1/4	Единично / многократно преминаване	Обща въртяща се маса, индексираща плоча
GF-3/8	G3/8	Многократно преминаване	Среден ротационен механизъм
GF-1/2	G1/2	Многократно преминаване	Ротационно подаване на въздух с голям поток

4. Основни характеристики на продукта

• Свободно въртене на 360° без оплитане на въздушния маркуч

• Нисък въртящ момент, плавно въртене без увеличаване на натоварването на двигателя

• Надеждно уплътнение, против изтичане и напречен въздух при продължително въртене

• Директна връзка с фитинги с едно докосване за лесен монтаж

• Двойна функция за вакуум и положително налягане

• Налично многопроходно управление за синхронно управление на множество цилиндри

5. Типични сценарии за приложение

• Ротационни работни маси, индексиращи плочи, въртящи се цилиндри

• Роботизирани съединения, манипулатори, въртящи се приспособления и приспособления

• Опаковъчни машини, ситопечати, пневматични вериги с въртящи се врати

• Оборудване с многоконтурно едновременно ротационно управление
