U-тип шарнир рибешко око, носещ край на пръта

U тип шарнир с рибешко око, носещ край на прът | 360° универсален шарнирен фитинг за накрайник на пръта на цилиндъра

Марка: SOLH от Richge Technology | Пневматичен цилиндър Бутален прът Универсален лагер в края на пръта

1. Общ преглед на продукта

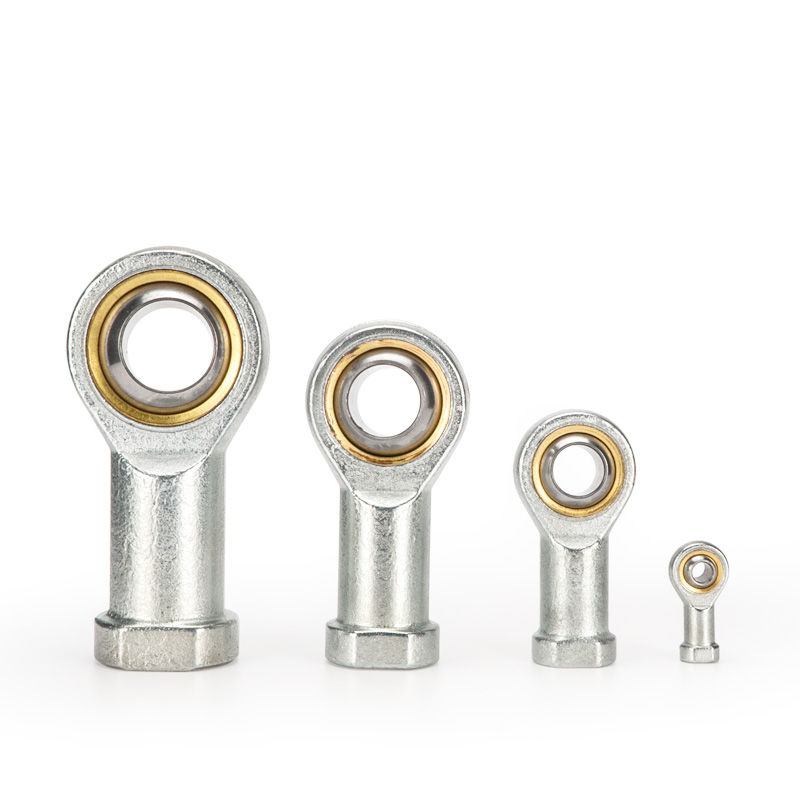

     U-образно шарнирно съединение, известно още като сферичен лагер в края на пръта със суфикс U, е 360° универсален шарнирен аксесоар, монтиран на цилиндричен бутален прът. Решава проблемите с разместването и многопосочното люлеене и елиминира страничната сила, съвместима с SC, MA, MAL и други стандартни пневматични цилиндри.

2. Структура и основни функции

     • Структура: Вътрешна резба (свързващ бутален прът) + сферичен сачмен лагер + външен пръстен, свободен радиален и ъглов ход.

     • Капацитет на люлеене: ±13°~±15° универсално люлеене, много по-голямо от ±5° на I/Y фитинги за скоба за многопосочна адаптивна настройка.

     • Материални опции

￮ Стандарт: Лагерна стомана / въглеродна стомана, повърхностно закалена с черен оксид или галванизирано покритие

￮ Устойчив на износване: втулка от медна сплав / самосмазващ се тип

￮ Антикорозионна: 304 неръждаема стомана

     • Основни ползи

￮ Компенсира коаксиално отклонение до 2 мм и ъглово отклонение до 15°

￮ Предотвратете огъващия момент и страничната сила върху буталния прът, защитете уплътненията на цилиндъра

￮ Идеален за работни условия с висока скорост, висока честота и ексцентрично натоварване

3. Конвенция за именуване на модели за масови марки

  1) AirTAC (широко възприет)

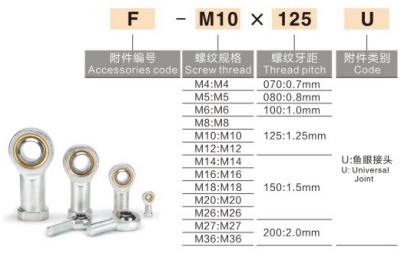

     Формат: резба F-M × стъпка U
     Определение: F = аксесоар; M = спецификация на резбата; U = лагер на края на пръта с рибешко око

     • F-M8×1,25U за цилиндър с диаметър 25 mm

     • F-M10×1,25U за цилиндър с диаметър 32 mm

     • F-M12×1.25U за цилиндър с диаметър 40 mm

     • F-M16×1.5U за цилиндър с диаметър 50/63 мм

     • F-M20×1.5U за цилиндър с диаметър 80/100 мм

  2) Серия SMC PHS: Формат: PHS-нишка, пример: PHS-10

  3) Обща вътрешна маркировка: SI/M12×1,25 (вътрешна резба), SA/M12×1,25 (външна резба)

4. Общи спецификации и таблица за съответствие на отвора на цилиндъра

5. Сравнение: U-тип Fish Eye срещу I/Y Clevis / F Floating Joint

  Ръководство за избор: Голям ексцентрицитет и многопосочно люлеене → U-тип; Несъответствие и високочестотно действие → F-тип; Ниска скорост тежък товар → Y-тип; Двойна скоба за натоварване на ухото → I-тип.

6. Указания за инсталиране

  1. Завийте вътрешната резба върху външната резба на буталния прът, приложете анаеробно фиксатор на резбата и правилно контролирайте момента на затягане.

  2. Монтирайте отвора на външния пръстен, за да заредите вала на щифта. Не се изисква стриктно коаксиално центриране и е разрешен определен ексцентрицитет.

  3. Работно налягане: ≤1.0MPa за стандартни цилиндри; работна температура: -20℃ ~ +120℃.

  4. Подходящ за динамично натоварване и работа с висока честота в ограничено пространство за монтаж. Не е за непрекъснато чисто въртеливо движение.

7. Типични сценарии за приложение

     • Оборудване за автоматизация, 3C електроника, робот-хващачи

     • Високоскоростни механизми за транспортиране, щамповане и пресоване, с дълъг ход

     • Оборудване с лоша коаксиалност, силни вибрации и ексцентрично натоварване
